Parallelization in LLM Inference¶

之前我们通过 cse234 课程的视角介绍了 MlSys 领域的并行化的基本概念，本文档将结合 LLM 推理的特点，介绍现在业界常用的并行化技术和策略。现在 LLM 基本是 Transformer-based 的自回归预训练模型，本文档中我们将主要介绍这种模型推理中的并行化技术。

我们这次通过 Transformer 中使用的各个模块的并行化来介绍 LLM 推理中的并行化技术。

MatMul Parallelism¶

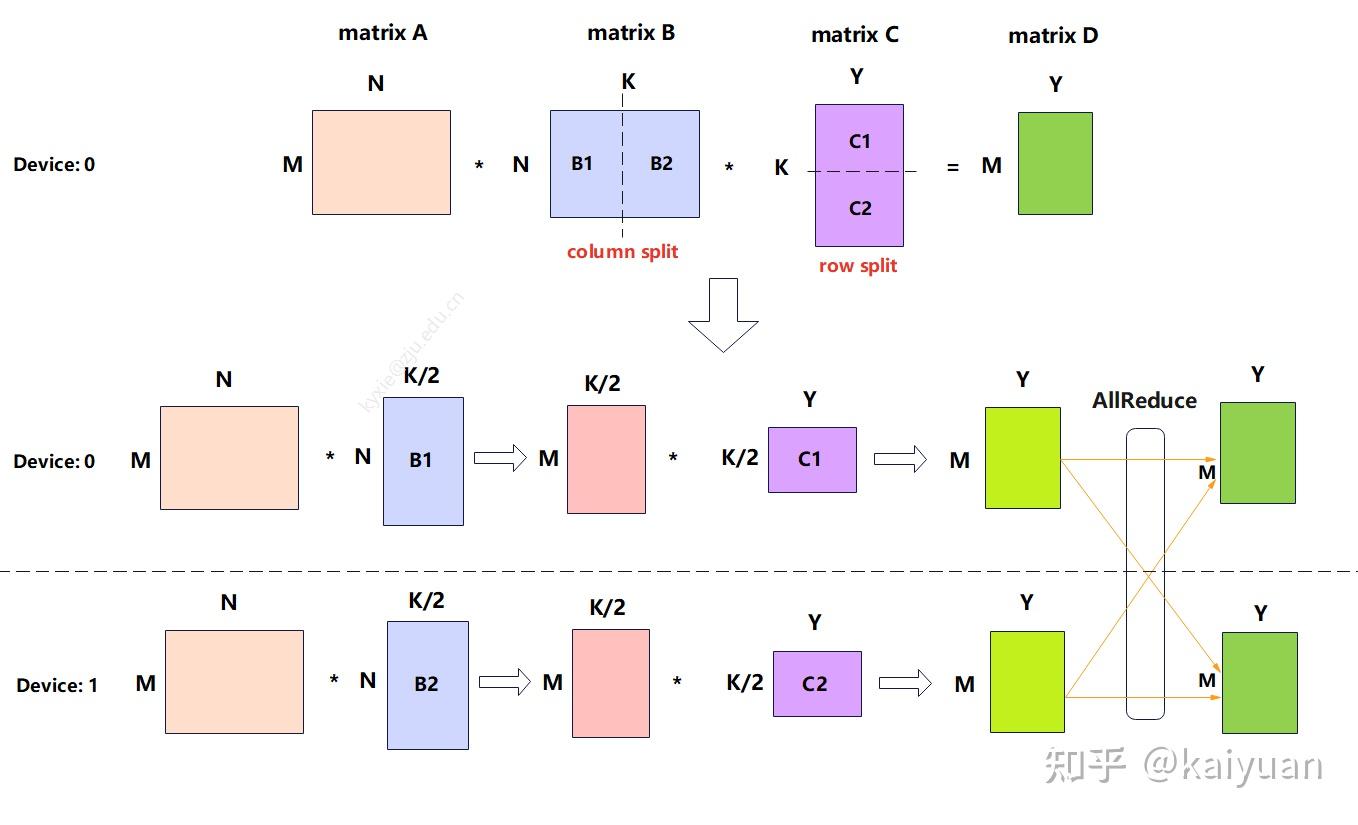

在 A x B x C 矩阵乘法场景，B 矩阵列切， C 矩阵行切。

• 计算量减半，多了一次集群通信（allReduce）中间值的存储大小减半，Input, Weight 减半

线性层并行¶

线性层的并行运算，包括层内切分、层间切分以及参数冗余消除，并行方式包括了数据并行（DP）、序列并行(SP)、张量并行（TP）、层并行（PP）、参数冗余消除（Zero）

层内并行¶

• DP: batch size 切分
• SP: seq len 切分
• TP: hidden size 切分
  $$ activation size:[batch_size, seq_len, hidden_size]$$

SP 和 TP 通常一起使用，因为 TP 仅仅切分了 weights，而 input 没有切分，GPU 上仍然保存完整的 X 的 activation，而 TP 则切分了 activation

Example

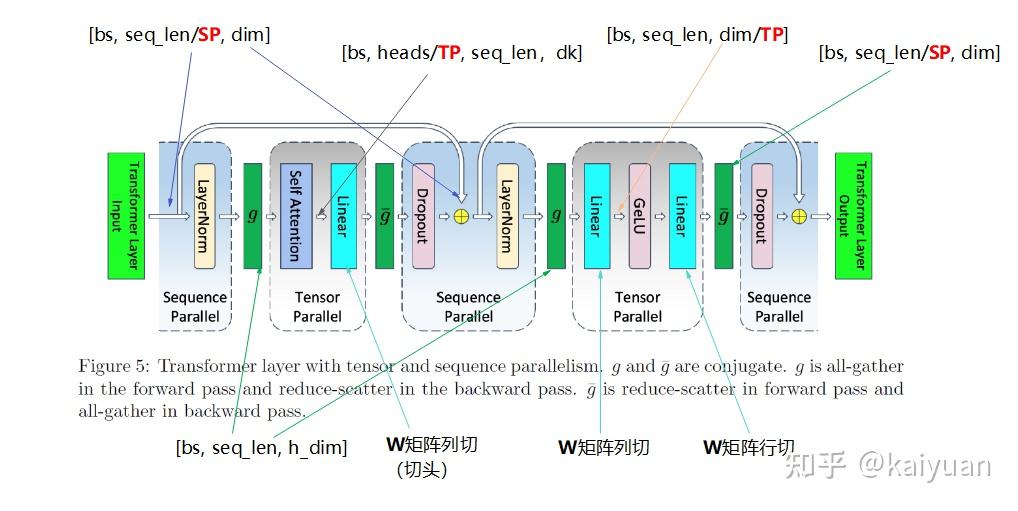

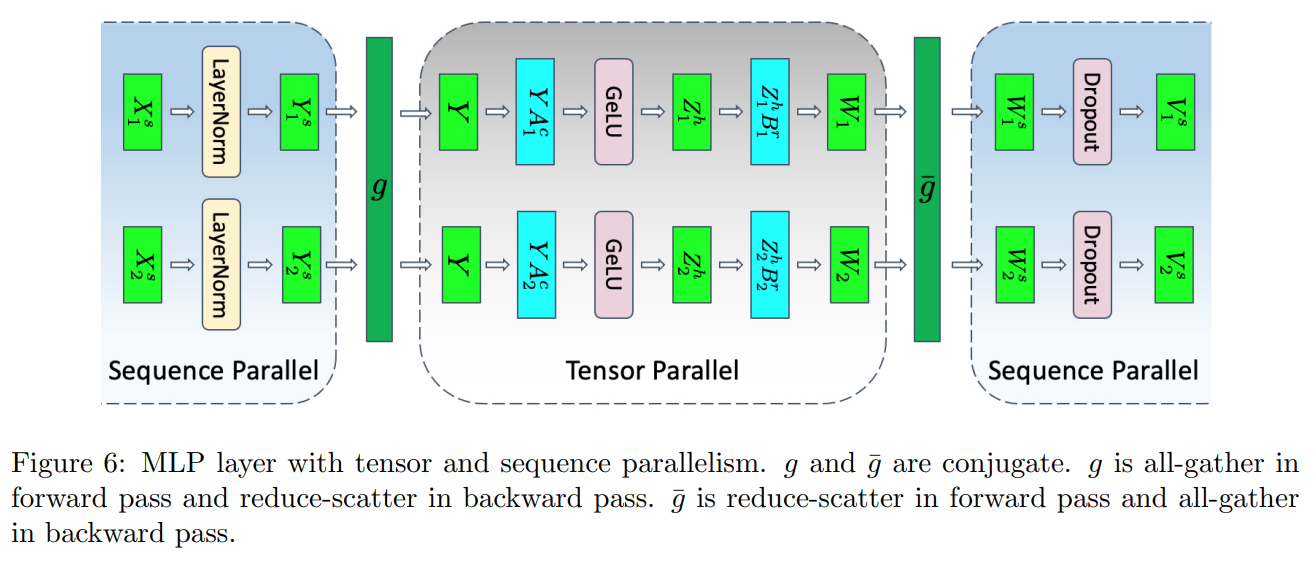

megatron-v3 中使用 SP+TP 来减小 activation 的大小，TP 的计算过程类似 MatMul Parallelism 的描述

• 因为 GeLU 非线性，必须使用 allGather 来收集 activation


层间并行¶

Pipeline Parallelism，Expert Parallelism，Attention-FFN Decoupling

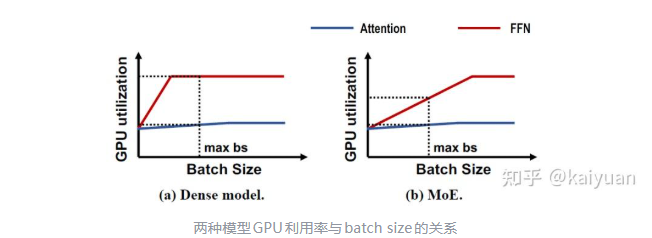

现在的普遍做法是 AFD(Attention-FFN Decoupling)，这是一种层间异构并行策略，把 Transformer 里的 Attention 和 MoE-FFN 拆开到不同设备上执行，以适配它们算力/显存需求的差异，从而提高推理吞吐和硬件利用率，MoE 的不同专家也分配到不同的 GPU 上

• Attention 是 Matmul+softmax+activation，通常是访存瓶颈（memory access bound）
• FFN 是占用显存大，算力要求高，通常表现为计算瓶颈（compute bound）


冗余参数消除¶

一般使用 ZeRO，将参数分散存储

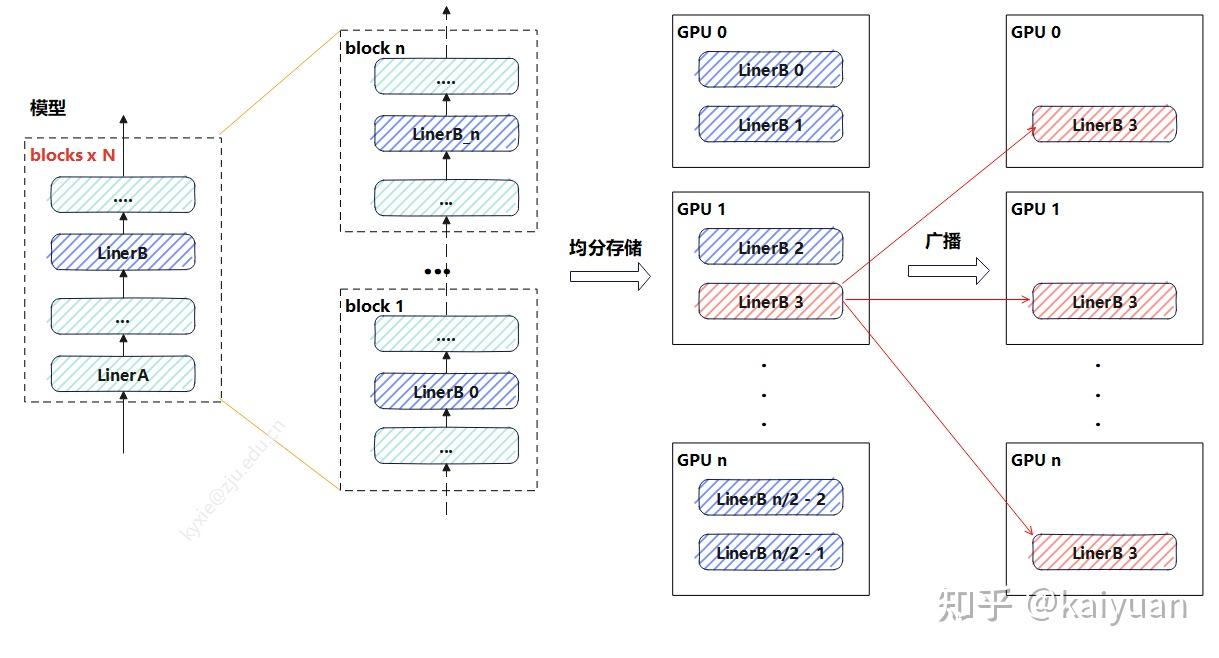

模型参数较小时，一般选择参数广播

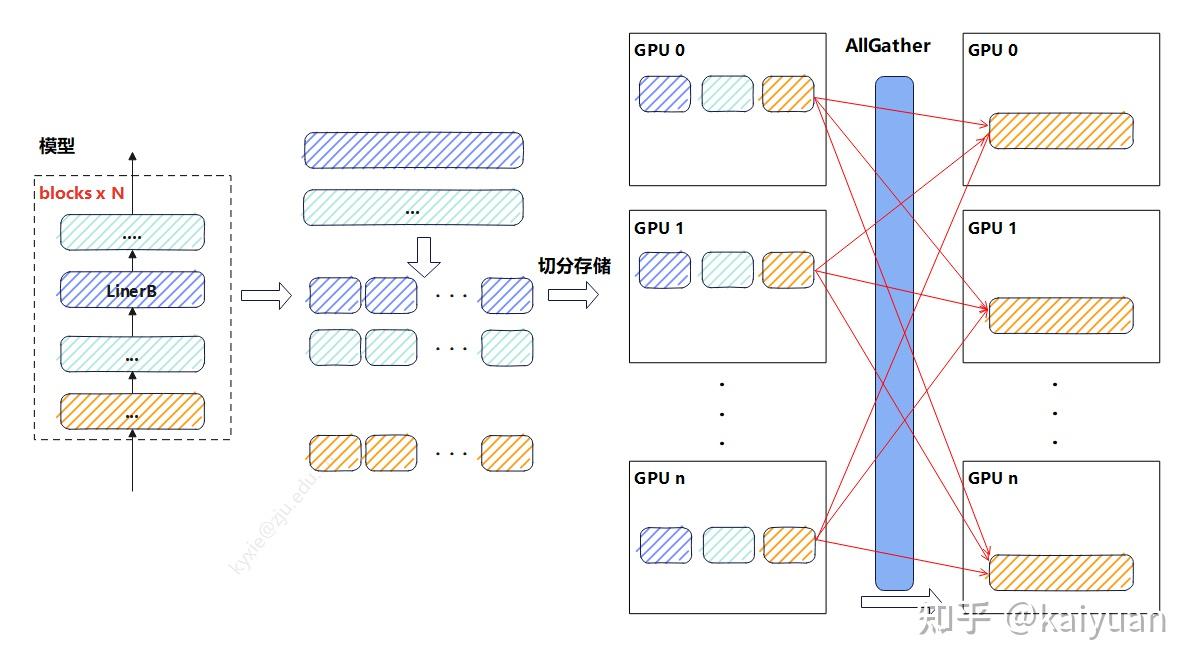

参数较大时，将每一层的权重 n 等分，每个 GPU 设备上面存一份，当需计算时将其 allgather 回来。

Attention Parallelism¶

• DP: batch size
• TP: heads & \(d_k\)
• SP/CP(context parallelism): seq_len
  \(\(attention \space size: [batch\_size, heads, seq\_len, d_k]\)\)
  Attention 的层间并行、冗余参数消除方式与线性层的方式一致，层内并行的主要差异是 TP 和 SP

Sequence Parallelsim¶

• 只切分 Q 的序列
  Q 的切分后的尺寸为\([bs, heads, seq\_len/SP, head\_dim]\)，按照 attention 计算：
  1. 求解 score，Q x K 相当于左矩阵行切，score 尺寸：\([bs, heads, seq\_len/SP, seq\_len]\)
  2. softmax 求解的是最后一个维度，计算元素值相同，得到 attention_weights，
  3. attention_weights 与 V 进行矩阵乘，还是左矩阵行切运算，元素值相同，计算得到 O 的分块结果
  4. 将计算的 O 进行 allgather，结果相等。
• 只切分 K 的序列
  score 尺寸是\([bs, heads, seq\_len, seq\_len/SP]\)，进一步计算 softmax，由于最后一个维度的数据只有之前的一半长度，而 softmax 的计算跟整个序列相关，直接拼接会导致结果不相等。所以，单独切 K 序列后拼接，结果不等

• 只切分 V 序列
  得到 attention_weights 尺寸完整，计算 attention_weights x V，因为 V 矩阵被行切，所以 attention_weights 需要列切(Matmul parallelism 的图)，最后 allreduce 能够获得完整结果

• 当前常用的方式：QKV 按照相同方式切分，然后对计算结果进行修正，这个方法在 BlockwiseMulti-HeadAttention、ring attention、tree attention、merge attention 中都有应用，softmax 修正：

• 每个切分 Qi 要与所有的 Ki、Vi 进行一次计算，得到 Oi
• 最后的分块 Oi 结果需要进行修正

prefill¶

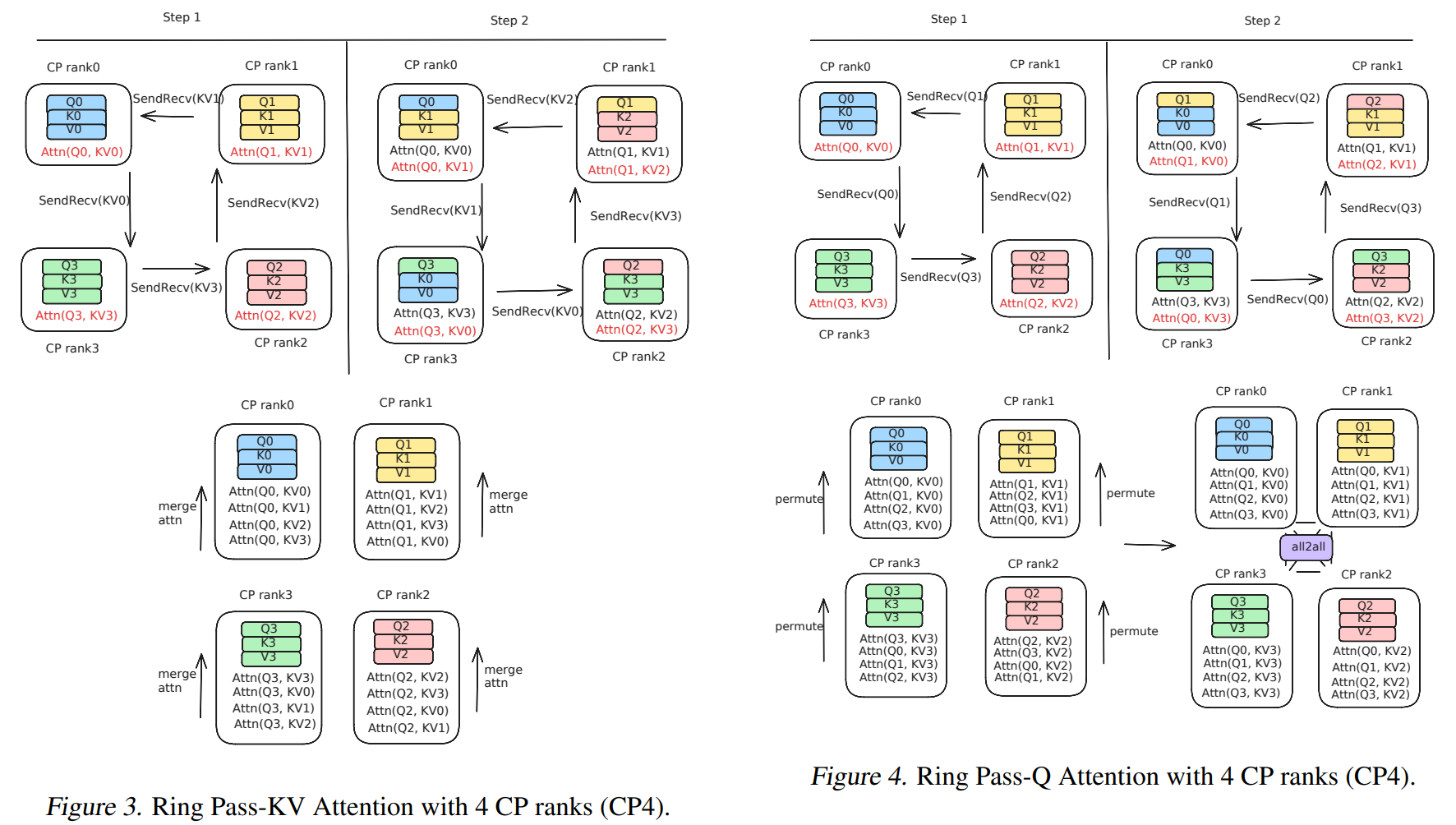

推理的 prefill 阶段，Q 的序列长度与 KV 保持一致，开启 SP 后 GPU 之间需要交换 KV 值与 Q 进行运算（ring-attention 方式）

• 每个 rank 的 Q 与 KV 匹配计算完后获得三个输出值，然后进行结果修正得到[O_X0, O_X1, O_X2]，X 值为 rank 序号。最后每个 rank 将自己的分块结果进行聚合（加法）运算得到结果 O_X。


decode¶

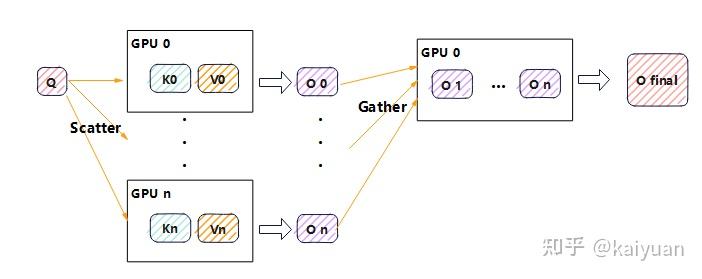

在 decode 阶段 Q 的长度为 1，若对应的 KV 值分散在各个 GPU 设备中，可以将 Q 复制 N 份与切片的 KV 值进行 attention 计算后，最后将结果 gather 到一个设备上再计算修正结果。

• 这个方式意味着 GPU0 需要完成最大值、修正运算、求和运算，GPU0 可能成为瓶颈。一种 Tree attention 算法对过程做了改进，提升了通信效率。就是把 gather 换成多次 allreduce，这种方式在跨节点场景中优势明显。

Tensor Parallelism¶

Attention 的张量并行分为两个部分:QKV 运算、线性投影运算。

QKV 运算的 TP 切分一般针对 heads 维度，相当于矩阵的并行的批量运算。

• attention 按照 heads 进行切分
• linear 按照 hidden_size / heads 进行切分
