下篇：向量索引与相似度搜索 —— Nebula Graph 的 ANN 实现之路¶
约 5096 个字 207 行代码 8 张图片 预计阅读时间 28 分钟
📚 本系列文章分为上中下三篇，记录了我在开源之夏项目中，开发 Nebula Graph 向量搜索功能的一些复盘和思考，希望可以给大家学习和开发类似系统时有一定的样本参考。希望大家多多关注和交流，大家一起进步 😊 欢迎订阅我的个人网站
tom-jerr.github.io
本篇主要介绍如何支持 Ann 索引和 Ann Search。
在nebula graph 的上篇和中篇，我们已经实现了 Vector 类型的存储以及对 DDL 和 DML 的适配。现在我们需要实现 Ann Index 构建和 Ann Search，这里分三个步骤来实现：
- 构建 Ann Index Adapter，将 HNSWlib 和 faiss 封装成统一的接口
- 实现 Ann Index 的 DDL，支持创建和删除 Ann Index
- 利用 Ann Index 进行 Ann Search
这里面也有一些关键问题需要解决：
- Ann Index 的生命周期管理谁来负责？
- Ann Index 的数据存储在哪里？
- Ann Search 生成的计划如何使用 Ann Index 进行搜索？
我们会在下面的章节中结合三个步骤逐一进行说明，并且分享我们在实现过程中得到的经验教训。
这里为了简化，我们假设使用 Tag Schema 进行说明
Ann Index Interface¶
Ann Index Lifecycle¶
向量索引的生命周期由存储服务器管理。执行创建索引命令后，向量索引将被插入；执行删除索引命令后，向量索引将被删除。在其他情况下，存储服务器将继续维护此索引。
在 Ann Index DDL 章节中会详细介绍创建和删除索引的实现。实际上是通过
VectorIndexManager来管理向量索引的生命周期，这个单例会维护一个内存中的向量索引映射表，Key 是GraphSpaceID + PartID + IndexID，Value 是具体的向量索引实例。这个
VectorIndexManager在存储守护进程启动时初始化(加载持久化的向量索引)，在进程退出前持久化所有的向量索引到磁盘。
Ann Index Persistence¶
我们这里暂时没有考虑到分布式一致性和宕机重启情况，所以只是简单的调用 faiss 和 hnswlib 的序列化 ann index 接口，以二进制形式写入本地文件。
实际上这些 ann search 库持久化底层使用的也是 C++ IOStream 序列化机制
Memory Tracked¶
暂时我的实现是使用 Nebula 内置的 MemoryTracker 定期查询内存索引的大小。如果超过限制，则无法插入新的 Vector
Ann Index Interface¶
为了支持不同的向量索引库，我们需要定义一个统一的向量索引接口 AnnIndex，并且实现不同的向量索引适配器。这个接口主要包含以下方法：
class AnnIndex {
public:
AnnIndex() = default;
AnnIndex(GraphSpaceID graphID，
PartitionID partitionID，
IndexID indexID，
const std::string &indexName，
bool propFromNode，
size_t dim，
const std::string &rootPath，
MetricType metricType，
size_t minTrainDataSize = 3);
virtual ~AnnIndex() = default;
AnnIndex(const AnnIndex &) = delete;
AnnIndex &operator=(const AnnIndex &) = delete;
[[nodiscard]] virtual Status init(const BuildParams *params) = 0;
// add data to index incrementally
[[nodiscard]] virtual Status add(const VecData *data) = 0;
// upsert data to index
[[nodiscard]] virtual Status upsert(const VecData *data) = 0;
// soft delete data from index， return number of deleted vectors
[[nodiscard]] virtual StatusOr<size_t> remove(const IDSelector &sel) = 0;
// ann search
[[nodiscard]] virtual Status search(const SearchParams *params， SearchResult *res) = 0;
// reconstruct vector by id
[[nodiscard]] virtual StatusOr<Vector> reconstruct(VectorID id) = 0;
// load index file from disk
// flush index to disk
[[nodiscard]] virtual Status read(const std::string &file) = 0;
[[nodiscard]] virtual Status write(const std::string &dir， const std::string &file) = 0;
virtual AnnIndexType indexType() const = 0;
virtual std::string toString() const = 0;
};
Concurrent Ann Index¶
通过实现 AnnIndex 接口，我们构建了两个向量索引：一个底层使用 Faiss IVF 索引，另一个底层使用 HNSWlib HNSW 索引。为了实现并发，我们在向量索引中使用了读写锁。这允许多个查询执行 Ann Search，但只允许执行一个查询执行对索引的 DML 操作（添加或删除）。
Ann Index Utils¶
为了简化向量索引的使用，我们定义了一些辅助数据结构和枚举类型：
MetricType：表示向量距离度量类型，如 L2 距离和内积。AnnIndexType：表示向量索引类型，如 IVF 和 HNSW。IDSelector：用于选择要删除的向量 ID 列表。VecData：表示向量数据，包括向量数量、维度、数据和 ID。BuildParams：表示向量索引构建参数的基类，以及其派生类BuildParamsIVF和BuildParamsHNSW。SearchParams：表示向量搜索参数的基类，以及其派生类SearchParamsIVF和SearchParamsHNSW。SearchResult：表示向量搜索结果，包括向量 ID、距离和向量数据。
enum MetricType : int8_t { L2， INNER_PRODUCT };
enum AnnIndexType : int8_t { IVF， HNSW };
// faiss used
struct IDSelector {
size_t cnt;
VectorID* ids; // vector of IDs to select
};
struct VecData {
size_t cnt; // number of vectors
size_t dim; // dimension of each vector
float* fdata; // float type vector data source
VectorID* ids; // int64 identifier of each vector
};
struct OwnedVecData {
std::vector<float> flat;
std::vector<VectorID> ids;
VecData view;
};
// ANN index build parameters
struct BuildParams {
MetricType metricType{MetricType::L2};
AnnIndexType indexType{AnnIndexType::IVF};
};
struct BuildParamsIVF final : public BuildParams {
size_t nl{3}; // number of lists
size_t ts{3}; // train size
};
struct BuildParamsHNSW final : public BuildParams {
size_t maxDegree{16}; // the maximum degrees
size_t efConstruction{8}; // expansion in construction time
size_t capacity{10000}; // capacity of the index
};
struct SearchParams {
size_t topK{10}; // number of nearest neighbors to search
float* query{nullptr}; // query vector data
size_t queryDim{0}; // dimension of query vector
};
struct SearchParamsIVF final : public SearchParams {
size_t nprobe{10}; // number of lists to probe
};
struct SearchParamsHNSW final : public SearchParams {
size_t efSearch{16}; // expansion factor at search time
};
// ANN search result
struct SearchResult {
std::vector<VectorID> IDs;
// distances of the result vectors
std::vector<float> distances;
// result vectors
std::vector<float> vectors;
};
Ann Index DDL¶
Ann Index DDL 功能的主要设计目标是支持对多个共享同名属性的标签进行索引。这需要新的 DDL 语法、元数据结构以及 Graphd 、 Metad 和 Storaged 之间协调的执行流程。
Create Ann Index Syntax¶
- Tag Ann Index Creation Syntax
CREATE TAG ANNINDEX <index_name> ON <tag_name_list>::(<field_name>) [IF NOT EXISTS] ann_index_params}[COMMENT '<comment>']
-
Ann Index Parameters
-
ANNINDEX_TYPE: Index type， supportIVFandHNSW DIM: Vector dimensionMETRIC_TYPE: Metric type， supportL2andINNER_PRODUCTNLIST: Number of lists， only forIVFindexTRAINSIZE: Training size， only forIVFindexMAXDEGREE: Maximum degree， only forHNSWindexEFCONSTRUCTION: Expansion factor at construction time， only forHNSWindexMAXELEMENTS: Capacity of the index， only forHNSWindex
{ANNINDEX_TYPE: "IVF"， DIM:128， METRIC_TYPE:"L2"， NLIST:3， TRAINSIZE:3}
{ANNINDEX_TYPE: "HNSW"， DIM:128， METRIC_TYPE:"L2"， MAXDEGREE:15， EFCONSTRUCTION:200， MAXELEMENTS:10000}
Thrift Structure¶
1. Thrift Ann Index Item¶
- 通用索引项定义了单个模式中多个字段的索引，其索引参数仅包含
s2_max_level和s2_max_cells，这无法满足 Ann 索引对跨多个模式的同名属性创建索引的要求。因此，我们设计了一个新的 Ann 索引项。
struct IndexItem {
1: common.IndexID index_id，
2: binary index_name，
3: common.SchemaID schema_id
4: binary schema_name，
5: list<ColumnDef> fields，
6: optional binary comment，
7: optional IndexParams index_params，
}
- Ann 索引项定义了在多个模式中同名属性之间创建索引的过程，包括所有需要建立索引的模式的信息。同时，它还使用一个列表来存储创建 Ann 索引所需的参数。
struct AnnIndexItem {
1: common.IndexID index_id，
2: binary index_name，
3: binary prop_name，
4: list<common.SchemaID> schema_ids，
5: list<binary> schema_names，
6: list<ColumnDef> fields，
7: optional binary comment，
8: optional list<binary> ann_params，
}
2. Thrift Request & Response Structure¶
- DDL 在 Graphd 接收到创建 Ann Index 请求后，会将请求转换为 Thrift 请求发送到 Metad。我们定义了以下 Thrift 结构：
struct CreateTagAnnIndexReq {
1: common.GraphSpaceID space_id，
2: binary index_name，
3: list<binary> tag_names，
4: IndexFieldDef field，
5: bool if_not_exists，
6: optional binary comment，
7: optional list<binary> ann_params，
}
- Storaged 会定期向 Metad 请求 Ann Index 元数据，并根据元数据创建向量索引实例。所以我们需要新的 request 将所有的 Ann Index 元数据发送到 Storaged：
struct ListTagAnnIndexesResp {
1: common.ErrorCode code，
2: common.HostAddr leader，
3: list<AnnIndexItem> items，
}
struct ListEdgeAnnIndexesResp {
1: common.ErrorCode code，
2: common.HostAddr leader，
3: list<AnnIndexItem> items，
}
Core Component¶
我们的设想是在 Storaged 中维护我们的向量索引实例，为了与其他功能模块解耦，我们设计了一个核心组件 VectorIndexManager 来管理所有的向量索引实例。
- 在存储守护进程中，设计一个
VectorIndexManager单例来管理 Storaged 中的所有 Ann Index。 - Ann Index 的生命周期：
- 创建 ：通过
CreateTagAnnIndex请求创建 Ann 索引。
> 除非删除，否则它将始终保存在内存中。退出时需要将所有 Ann Index 持久化到磁盘，并在系统重启后从磁盘重新加载。 - 访问 ：通过
GetTagAnnIndex请求访问 Ann 索引用于加速 Ann Search。 - 删除 ：通过
DropTagAnnIndex请求删除 Ann Index。 - 更新 ：通过
UpdateTagAnnIndex请求更新 Ann Index。 - 实际上，
VectorIndexManager维护了一个内存中的向量索引映射表，Key 是GraphSpaceID + PartID + IndexID，Value 是具体的 Ann Index 的智能指针。
class VectorIndexManager final {
public:
static VectorIndexManager& getInstance();
Status init(meta::IndexManager* indexManager， std::string annIndexPath);
Status start();
Status stop();
// Create & Rebuild
Status createOrUpdateIndex(GraphSpaceID spaceId，
PartitionID partitionId，
IndexID indexId，
const std::shared_ptr<meta::cpp2::AnnIndexItem>& indexItem);
Status rebuildIndex(GraphSpaceID spaceId，
PartitionID partitionId，
IndexID indexId，
const std::shared_ptr<meta::cpp2::AnnIndexItem>& indexItem);
// Access & Search
StatusOr<std::shared_ptr<AnnIndex>> getIndex(GraphSpaceID spaceId，
PartitionID partitionId，
IndexID indexId);
StatusOr<SearchResult> searchVectors(GraphSpaceID spaceId，
PartitionID partitionId，
IndexID indexId，
const SearchParams& searchParams);
// Update & Delete
Status addVectors(GraphSpaceID spaceId，
PartitionID partitionId，
IndexID indexId，
const VecData& vecData);
Status removeIndex(GraphSpaceID spaceId， PartitionID partitionId， IndexID indexId);
// Utility
std::vector<std::shared_ptr<AnnIndex>> getIndexesByPartition(GraphSpaceID spaceId，
PartitionID partitionId);
bool hasIndex(GraphSpaceID spaceId， PartitionID partitionId， IndexID indexId) const;
// ... private members for lifecycle management
};

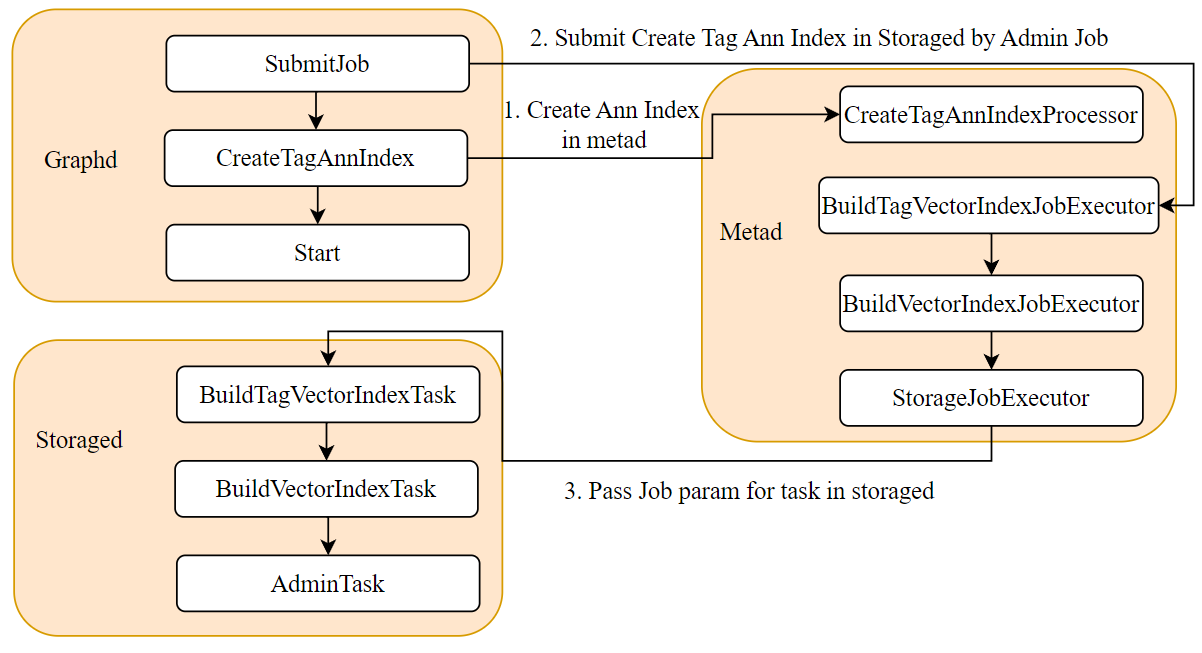

Create Index Execution Flow¶
创建过程是一个多步骤操作，涉及 Graphd 、 Metad 和 Storaged 。
1. Graphd -> Metad -> Storaged¶
-
Graphd: 解析
CREATE ANNINDEX DDL并生成生成计划Start->CreateTagAnnIndex->SubmitJob。 -
Metad: 执行
CreateTagAnnIndex步骤。Metad 会在内部创建AnnIndexItem元数据条目。创建成功后，提交一个 AdminJob。 - Metad: 该 AdminJob 将 Ann Index 参数打包成 AdeminTask 发送给 Storaged。Storaged 通过其内部的
AdminTaskManager处理这些任务以完成作业。这涉及到一个分布式时序问题：
- Meta Client 会因缓存更新看不到新加入的索引。因此，我们在 Storaged 中使用了重试机制。如果多次重试失败，我们会直接从元服务器请求数据以强制刷新缓存。
Meta Client 缓存更新机制： 存储节点的
IndexManager通过MetaClient获取索引信息，但MetaClient的缓存通过心跳周期进行更新：
- 时序问题： 元服务创建索引后，存储节点需要等到下一个心跳周期才能看到新索引。
同步问题：getTagAnnIndex直接从缓存读取数据。如果缓存尚未更新，则会返回 IndexNotFound 错误。

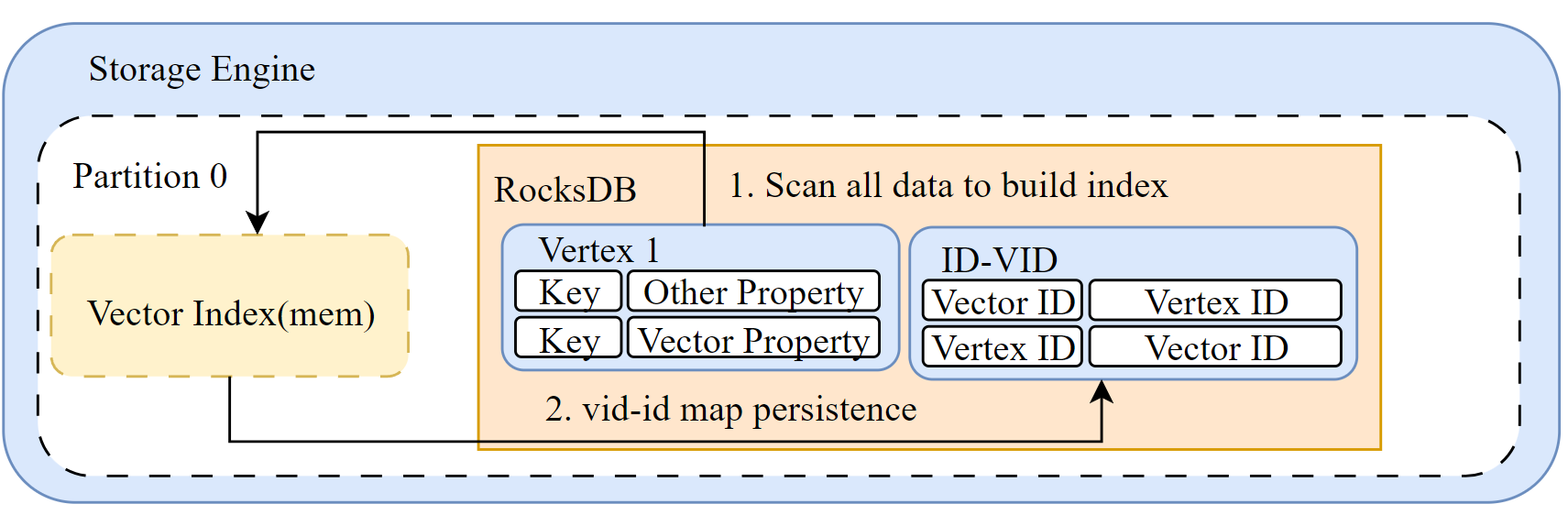

2. Storaged Ann Index Creation¶
存储节点在接收到创建 Ann Index 的 AdminTask 后，会生成真正的向量索引实例并将其存储在 VectorIndexManager 中。
对于每个分区，Storaged 会执行以下步骤：
-
扫描 KVStore（RocksDB）中与属性名称匹配的所有 Vector 属性数据。
-
将这些向量数据批量添加到新创建的向量索引实例中。
-
将顶点 ID/边类型和向量 ID 之间的映射关系存储到 KVStore 的 id-vid 列族中。
顶点 ID 的类型为 std::string。这里 VectorID 是通过哈希计算得到的，因此需要存储两个映射：VectorID->VertexID 和 VertexID->VectorID。
Ann Search¶
为了在 Graphd 中支持 Ann Search，我们必须修改查询执行流程。当查询的 Tag/Edge 上存在 Ann Index 时，执行计划将优先扫描 Ann Index 以获取 limit * K 条数据，然后再进行过滤。
这需要对优化规则、Graphd 执行计划以及 Storaged 中的执行计划进行修改，最主要的是在 Storaged 中添加一个新的 AnnIndexScan 节点。
Ann Search Syntax¶
为了轻松区分 Ann Search 和原始的 MATCH 语句，我们设计了新的 APPROXIMATE LIMIT 语法。这使我们无需在 yacc 层面做过多改动。
语法示例：
MATCH (v:v1)
RETURN v， euclidean(vector(0.90， 0.85， 0.88)， v.embedding) AS distance
ORDER BY euclidean(vector(0.90， 0.85， 0.88)， v.embedding)
APPROXIMATE LIMIT 1
OPTIONS {ANNINDEX_TYPE:'IVF'， METRIC_TYPE:L2， NPROBE:2};

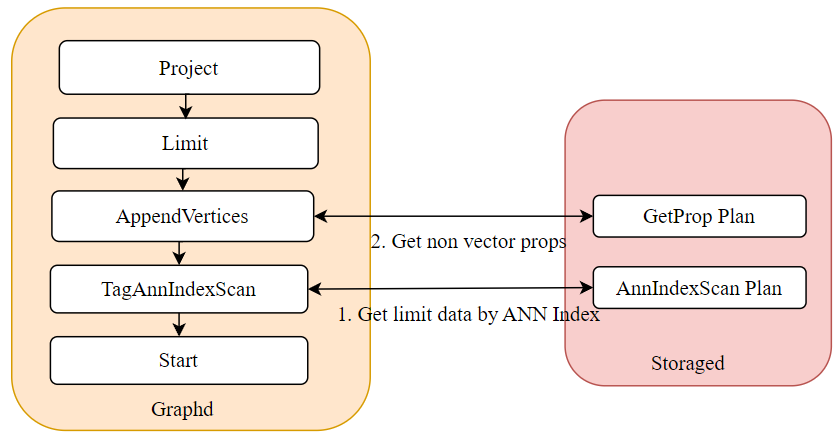

Overview of Ann Search Execution Flow¶
-
Graphd (优化)： 优化规则识别出
APPROXIMATE LIMIT语法，并生成一个包含TagAnnIndexCcan节点的物理执行计划。 -
Storaged (索引扫描)： Storaged 收到
TagAnnIndexScan请求。它会生成一个内部计划，在底层的 Ann Index（例如 IVF）上执行搜索。 -
Storaged (返回 VIDs)： 索引扫描返回匹配的
VectorID。Storaged 随后将VectorID映射回vid，并将vid返回给 Graphd。 -
Graphd (获取属性)： Graphd 调用 Storaged 的
GetProp操作符，为上一步返回的vid批量获取其余的非向量属性。 -
Graphd (收尾)： Graphd 执行最终的 Limit 和 Project 操作，整理数据后返回给客户端
Graphd Details¶
1. Ann Search Optimization Rule¶
新的优化规则用于识别 Ann Search 模式并将其转换为 TagAnnIndexScan 计划。规则需要覆盖以下两种情况：

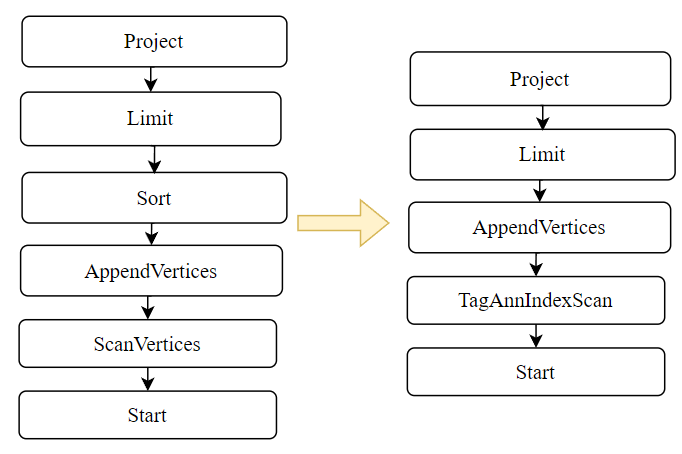

- 情况 1：不返回向量距离：
MATCH (v:tag5:tag6)
RETURN v
ORDER BY euclidean(vector(1.0，2.0，3.0)， v.vec)
APPROXIMATE LIMIT 3
OPTIONS {ANNINDEX_TYPE:'IVF'， METRIC_TYPE:L2， NPROBE:3}

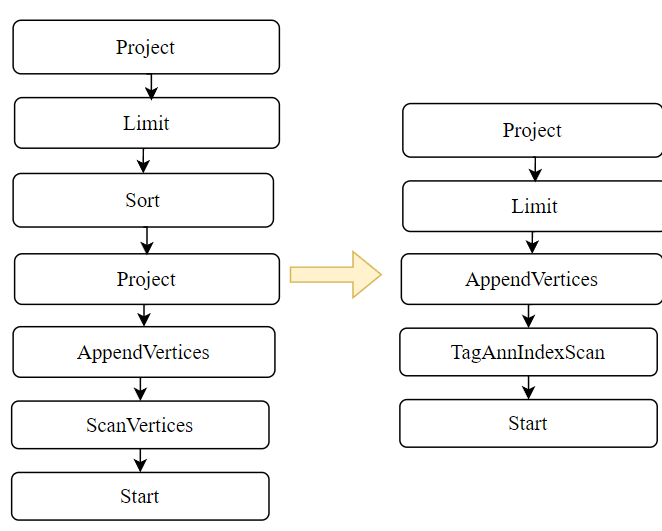

- 情况 2：返回向量距离：
ApproximateLimit->Sort->Project->ScanVertices转换为Limit->TagAnnIndexScan
MATCH (v:tag5:tag6)
RETURN v， euclidean(vector(1.0，2.0，3.0)， v.vec)
ORDER BY euclidean(vector(1.0，2.0，3.0)， v.vec)
APPROXIMATE LIMIT 1
OPTIONS {ANNINDEX_TYPE:'IVF'， METRIC_TYPE:L2， NPROBE:3}
2. Attribute Expression Modification¶
为了支持在多个标签上对同名向量属性进行 Ann Search，我们必须修改 AttributeExpression 的处理方式。
MATCH (v:coach_vector:player_vector)
RETURN v， euclidean(vector(0.90， 0.85， 0.88)， v.embedding) AS distance
ORDER BY euclidean(vector(0.90， 0.85， 0.88)， v.embedding)
APPROXIMATE LIMIT 1
OPTIONS {ANNINDEX_TYPE:'IVF'， METRIC_TYPE:L2， NPROBE:2};
-
原有限制： 原始表达式强制要求使用
v.tag.prop的形式来获取顶点属性，这样的话v.embedding会被识别成对 Tag 的获取直接返回 NULL 给用户。 -
修改后： 对于向量属性，我们放宽了这一限制。系统现在支持
v.embedding这种形式来获取 Vertex 的 Vector 属性，并
Storaged Details¶

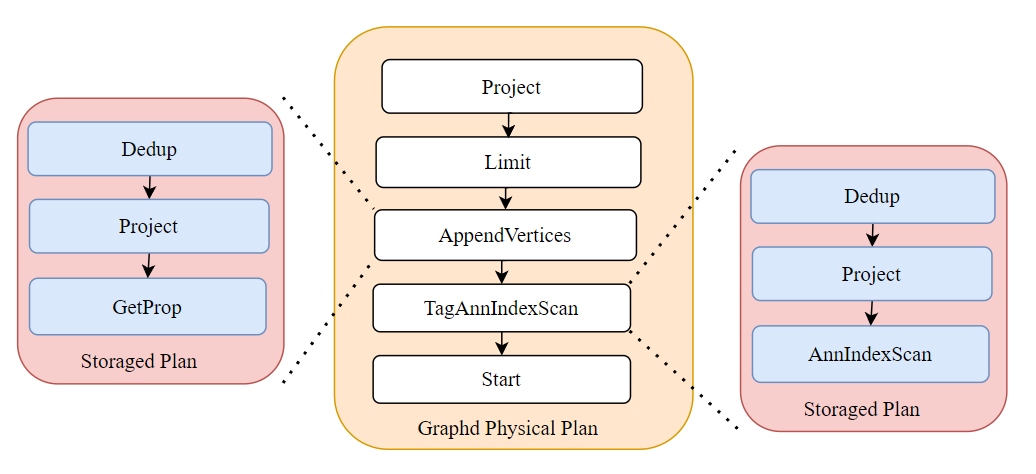

Graphd 的执行器会通过 RPC 调用 Storaged 上的服务。Storaged 内部会启动自己的执行器并生成 Storaged 计划。而我们主要需要修改的是 Storaged 计划中的 AnnIndexScan 节点和 GetProp 节点。

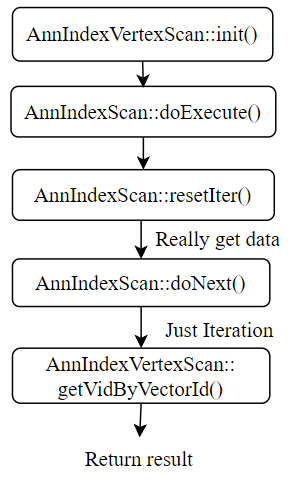

1. AnnIndexScan Node¶
AnnIndexScan 的内部流程与 IndexScan 非常相似：
-
初始化： 执行
doExecute，它会调用resetIter来准备数据。 -
获取 VectorID：
resetIter负责调用 Ann Index（例如 IVF）的搜索接口。这一步返回的结果仅仅是 VectorID（ANN 索引内部的 ID），而不是实际的 vid。 -
迭代与映射：
doNext负责遍历resetIter获取的 VectorID 结果。 -
获取 VID： 在
doNext内部，调用AnnIndexVertexScan::getVidByVectorid()函数。此函数通过获取 RocksDB 的 id-vid 列族数据，得到 VectorID 对应的实际 vid。 -
返回数据： Storaged 将 vid 返回给 Graphd。
2. GetProp Node¶
为了配合 Multi-Tag Ann Search，Storaged 中 AppendVerticesExecutor 执行计划里的 GetProp 节点也需要修改。
我们设计了一个新函数 collectAllVertexProps，用于收集单个顶点的所有非向量属性和向量属性。
-
目的： 当我们对 tag5 和 tag6 进行 Ann Search 时，一个顶点可能只匹配了 tag5（即它只有 tag5），但没有 tag6。
-
行为：
collectAllVertexProps函数能正确处理这种情况，将未匹配标签的属性设置为 EMPTY（空），确保返回给 Graphd 的数据结构始终一致。
GetProp 返回的属性示例：
_vid|tag5.id|tag5.vec|tag5._tag|tag6.num|tag6.vec|tag6._tag
"v7"|7|vector(1.9，2.0，2.1)|2|__EMPTY__|__EMPTY__|__EMPTY__
"v8"|8|vector(2.2，2.3，2.4)|2|__EMPTY__|__EMPTY__|__EMPTY__
"v6"|6|vector(1.6，1.7，1.8)|2|__EMPTY__|__EMPTY__|__EMPTY__
踩过的坑¶
实现这个功能过程中，一般我们遇到的问题都是设计不够周全导致的。这里总结几个比较典型的：
- Ann Index 元数据设计不合理
- 问题：最初我们尝试使用通用索引项
IndexItem来表示 Ann Index 元数据，但它无法支持在多个标签上对同名属性创建索引的需求。 - 解决方案：我们设计了新的
AnnIndexItem结构，能够包含多个 Tag 的信息，并且使用列表来存储创建 Ann Index 所需的参数。
- Ann Index 创建的时序问题
- 问题：实现过程中并未考虑 Metad 和 Storaged 的时序问题，在测试时发现无法获取到 Ann Index
- 原理：在 Metad 创建 Ann Index 后，Storaged 可能无法立即看到新创建的索引，因为 Meta Client 的缓存需要通过心跳周期更新。
- 解决方案：我们在 Storaged 中实现了重试机制。如果多次重试失败，我们会直接从元服务器请求数据以强制刷新缓存。
- Ann Search 优化规则不完善
- 问题：最初的优化规则只覆盖了返回向量距离的情况，忽略了不返回向量距离的场景。
- 解决方案：我们扩展了优化规则，确保它能够识别两种情况，并正确生成包含
TagAnnIndexScan节点的执行计划。
- Multi-Tag Ann Search 属性获取问题
- 问题：在 Multi-Tag Ann Search 场景下，v.embedding这种形式无法正确获取向量属性，导致返回结果总是为空。
- 原因：原始的AttributeExpression实现强制要求使用v.tag.prop的形式来获取顶点属性。
- 解决方案：我们修改了AttributeExpression的处理逻辑，允许对向量属性使用v.embedding这种形式进行访问。同时为了简化逻辑，我们设计了collectAllVertexProps函数，确保即使某些标签未匹配，其属性也会被设置为 EMPTY，从而保持数据结构的一致性。
总结¶
本文详细介绍了在 Nebula Graph 中实现向量索引和相似度搜索的完整过程，这是本系列的下篇。在前两篇文章中，我们已经完成了 Vector 类型的存储支持以及 DDL/DML 的适配，而本篇则聚焦于 Ann Index 的构建和 Ann Search 的实现。
实在是没有时间，分布式下的功能还没有完成，希望以后有机会再来填坑。
核心成果¶
通过本次开发，我们实现了以下核心功能:
-
统一的 Ann Index 接口: 设计了
AnnIndex抽象接口，成功封装了 HNSWlib 和 Faiss 两种主流向量索引库，为后续扩展更多索引类型奠定了基础。 -
完整的索引生命周期管理: 通过
VectorIndexManager单例实现了向量索引的创建、访问、更新和删除的完整生命周期管理，包括索引的持久化和重启后的自动加载。 -
Multi-Tag Ann Index 支持: 突破了传统索引只能作用于单个 Schema 的限制，实现了跨多个 Tag 对同名向量属性建立索引的能力，这是本次实现的一大亮点。
-
高效的 Ann Search 执行流程: 设计了从 Graphd 到 Storaged 的完整执行链路,包括新的优化规则、
TagAnnIndexScan执行节点,以及 VectorID 到 VertexID 的映射机制。
回顾关键问题¶
在文章开头，我们提出了三个关键问题。现在让我们来回顾一下这些问题的答案：
问题 1：Ann Index 的生命周期管理谁来负责？
答案：由 Storaged 通过 VectorIndexManager 单例来管理。这个单例维护了一个内存中的向量索引映射表（Key 为 GraphSpaceID + PartID + IndexID，Value 为具体的向量索引实例）。VectorIndexManager 在存储守护进程启动时初始化并加载持久化的索引，在进程退出前将所有索引持久化到磁盘。这种设计将索引实例维护在存储层，既保证了数据局部性，又简化了分布式环境下的一致性问题。
问题 2：Ann Index 的数据存储在哪里？
答案：Ann Index 以两种形式存储：
- 内存存储：向量索引实例（IVF、HNSW）常驻内存，通过
VectorIndexManager管理，以支持高性能的向量搜索。 - 磁盘持久化：调用 Faiss 和 HNSWlib 的序列化接口，将索引以二进制形式写入本地文件系统。这些库底层使用 C++ IOStream 序列化机制。
- 映射关系存储：VectorID 与 VertexID/EdgeType 之间的映射关系存储在 RocksDB 的 id-vid 列族中，确保能够将向量搜索结果转换回实际的顶点或边。
问题 3：Ann Search 生成的计划如何使用 Ann Index 进行搜索？
答案：通过专门的优化规则和执行节点实现：
- Graphd 优化阶段：新的优化规则识别
APPROXIMATE LIMIT语法，将ApproximateLimit->Sort->Project->ScanVertices转换为Limit->TagAnnIndexScan执行计划。 - Storaged 执行阶段：
AnnIndexScan节点通过VectorIndexManager获取对应的向量索引实例，调用其search接口返回 VectorID 列表。 - ID 映射转换：通过查询 RocksDB 的 id-vid 列族，将 VectorID 转换为实际的 VertexID。
- 属性补全：Graphd 使用返回的 VertexID 列表调用
GetProp获取完整的顶点属性，通过collectAllVertexProps函数处理 Multi-Tag 场景。
关键技术决策¶
在实现过程中，我们做出了几个重要的技术决策:
-
索引生命周期由 Storaged 管理: 将向量索引实例维护在存储层，既能保证数据局部性，又能简化分布式环境下的一致性问题。
-
新的元数据结构
AnnIndexItem: 摆脱了通用IndexItem的限制，专门为 Ann Index 设计的元数据结构，能够更好地支持 Multi-Tag 场景。 -
重试机制解决时序问题: 通过在 Storaged 中引入重试机制，解决了 Meta Client 缓存更新延迟带来的时序问题。
经验与教训¶
回顾整个开发过程，我们总结出以下几点经验:
-
充分考虑分布式系统的时序问题: 在分布式系统中，不同组件之间的状态同步是异步的。我们在 Ann Index 创建流程中遇到的 Meta Client 缓存更新问题就是一个典型案例。设计时应该充分考虑这类时序问题，并设计相应的重试或强制刷新机制。
-
接口设计要考虑可扩展性:
AnnIndex接口的设计使得我们能够轻松支持多种向量索引库。统一的接口不仅简化了上层调用逻辑，也为后续引入新的索引类型(如 DiskANN、ScaNN 等)预留了空间。 -
优化规则要覆盖所有场景: 在实现 Ann Search 优化规则时，我们最初只考虑了返回距离的场景，导致不返回距离的查询无法被优化。这提醒我们在设计优化规则时，需要全面梳理所有可能的查询模式。
-
测试先行: 在开发过程中，充分的测试帮助我们发现了许多设计上的疏漏，如 Multi-Tag 场景下的属性获取问题。完善的测试用例不仅能帮助发现 bug，还能驱动我们思考更多的边界情况。
展望¶
当前的实现已经基本满足了向量搜索的核心需求，但仍有一些可以优化和扩展的方向:
-
索引更新策略优化: 当前的索引更新是实时的，对于大规模数据插入场景，可以考虑引入批量更新或异步更新机制。
-
更多索引类型支持: 可以引入更多类型的向量索引，如基于磁盘的 DiskANN，以支持超大规模向量数据。
-
混合查询优化: 探索向量搜索与图遍历的更深度融合，如在图遍历过程中动态执行向量过滤。
-
分布式索引: 当前索引是按分区独立管理的，未来可以考虑实现跨分区的分布式索引，提升大规模场景下的查询性能。
通过这个项目，我深刻体会到在复杂的分布式系统中添加新功能的挑战性。它不仅需要对系统架构有深入的理解，还需要细致地考虑各种边界情况和性能优化。希望这个系列的分享能给正在开发类似功能的同学一些参考和启发。
最后，感谢 Nebula Graph 社区和开源之夏项目组提供的学习和实践机会！感谢我的项目曹志鹏导师的指导和 Nebula Graph 社区小姐姐的帮助！ 🎉
相关文章:
