Data Parallelism in Attention in SGLang¶

What is Data Parallelism in Attention?¶

⚠ 这里的 dp_size 不是传统的数据并行而是 attentnion dp

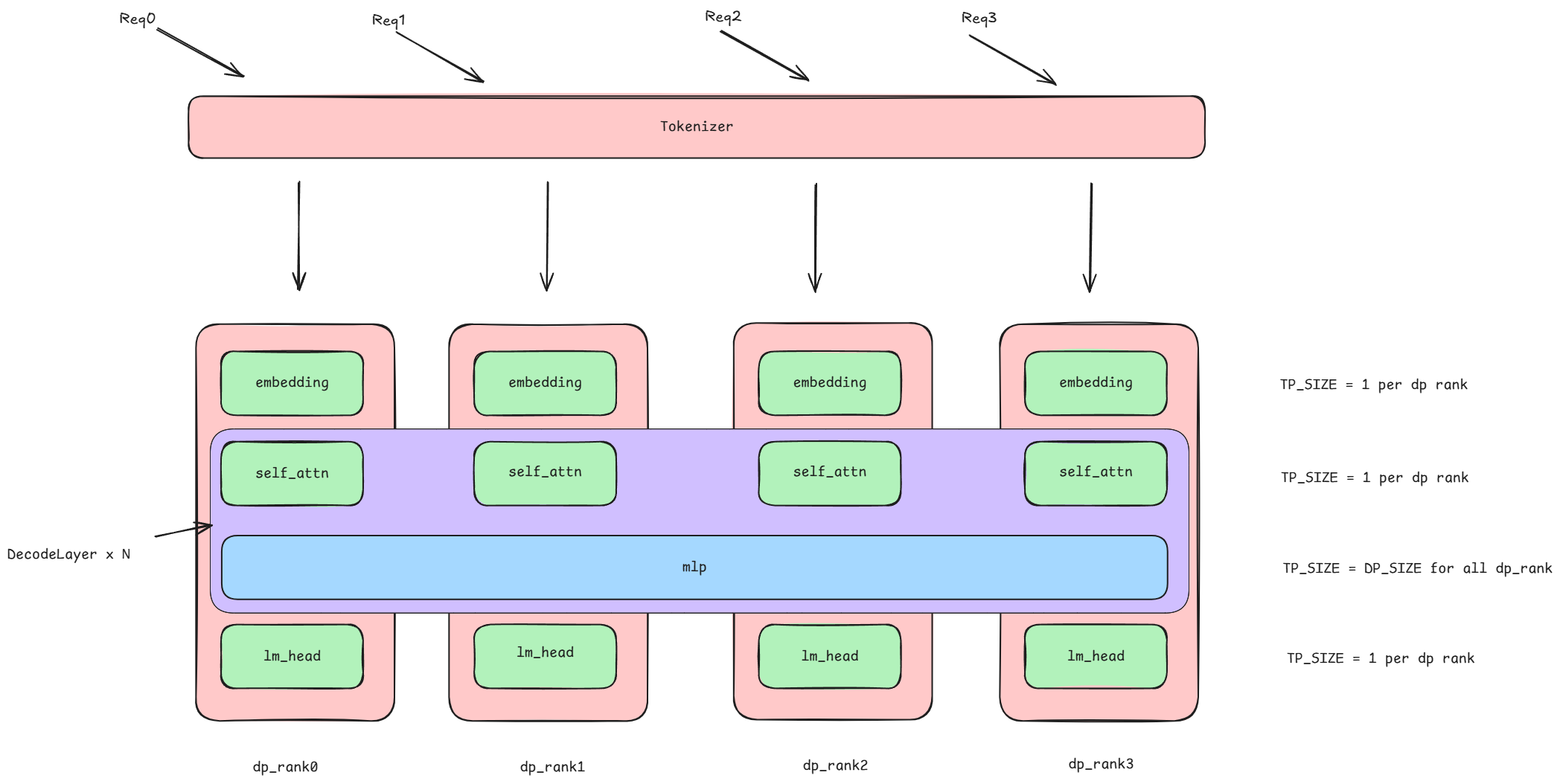

其目的是将一个大的张量并行（TP）组重组为几个较小的 TP 组 ，这些较小的 TP 组又形成一个专门用于注意力层的新的数据并行（DP）组。

1. 对于模型中除 MLP 层以外的部分（如 Embedding, Self-Attention），每个数据并行单元（DP_Rank）内部的张量并行规模（TP_Size）设置为 1，即每个 DP_Rank 独立计算这些部分。
2. 对于 MLP 层，所有 DP_Rank 则共同组成一个大的张量并行组（TP_Group），该组的大小等于数据并行的规模（DP_Size）。

启动流程¶

1. engine 会启动一个子进程执行 run_data_parallel_control_process
2. 该函数启动 DataParallelController 并执行 launch_dp_attention_schedulers
   • 为每个 dp rank 获取单独的 zmq 通信接口
   • 调用 launch_tensor_parallel_group

3. launch_tensor_parallel_group 对每个 (pp_rank, tp_rank) 启动一个 Schedular 子进程 - 父进程在这里阻塞等待每个子进程通过 pipe 发送初始化信息（通常包含：模型已加载完成、模型的 buffer/kv 配置、最大 token 长度等

   Text Only

   ```python


   scheduler = Scheduler(
               server_args,
               port_args,
               gpu_id,
               tp_rank,
               moe_ep_rank,
               pp_rank,
               dp_rank,
           )

pipe_writer.send(
            {
                "status": "ready",
                "max_total_num_tokens": scheduler.max_total_num_tokens,
                "max_req_input_len": scheduler.max_req_input_len,
            }
        )
┌─────────────── Pipeline Stage 0 ───────────────┐
TP=0→ │ TP Rank 0 │ TP Rank 1 │ TP Rank 2 │
├─────────────── Pipeline Stage 1 ───────────────┤
TP=1→ │ TP Rank 3 │ TP Rank 4 │ TP Rank 5 │
├─────────────── Pipeline Stage 2 ───────────────┤
TP=2→ │ TP Rank 6 │ TP Rank 7 │ TP Rank 8 │
└────────────────────────────────────────────────┘

4. ModelRunner 初始化时执行 `initialize_dp_attention`，
   - attn_tp_size = tp_size // dp_size
   - attn_dp_rank = tp_rank // attn_tp_size
   - attn_tp_rank = tp_rank % attn_tp_size
   - 并据此创建 attention-specific group coordinator（attn_tp_group）
   - 设置 Gather 时候的 Buffer

## 执行流程

与正常执行类似，都先执行 `recv_requests` 和 `process_input_requests`

1. 在 `get_next_batch_to_run` 中执行 `prepare_mlp_sync_batch`
2. `prepare_mlp_sync_batch` 在 (dp_size, attn_tp_size）维度上收集每个 worker 的 batch/forward-mode 信息（包括 token 数、是否能跑 CUDA graph、logprob 相关长度、是否为 extend、以及 TBO 相关的 all-gather 元数据），然后合并回每个本地 `local_batch`

   - 若本地没任务，但任一其它 DP 副本有任务（表示全局不是完全空闲），则通过 `get_idle_batch()` 获取一个占位 `ScheduleBatch`，便于该 worker 参与后续同步/并行（例如同步 MLP gather 或 KV cache 操作），避免因为某些 worker 缺失导致收集/通信异常。
   - 最后返回 `local_batch` 作为此次的 new_batch

     ```python
         def get_idle_batch(self):
             idle_batch = ScheduleBatch.init_new(
                 [],
                 self.req_to_token_pool,
                 self.token_to_kv_pool_allocator,
                 self.tree_cache,
                 self.model_config,
                 self.enable_overlap,
                 self.spec_algorithm,
             )
             idle_batch.prepare_for_idle()
             return idle_batch
     ```

def prepare_for_idle(self):
        self.forward_mode = ForwardMode.IDLE
        self.input_ids = torch.empty(0, dtype=torch.int64, device=self.device)
        self.seq_lens = torch.empty(0, dtype=torch.int64, device=self.device)
        self.seq_lens_cpu = torch.empty(0, dtype=torch.int64)
        self.orig_seq_lens = torch.empty(0, dtype=torch.int32, device=self.device)
        self.out_cache_loc = torch.empty(0, dtype=torch.int64, device=self.device)
        self.req_pool_indices = torch.empty(0, dtype=torch.int32, device=self.device)
        self.seq_lens_sum = 0
        self.extend_num_tokens = 0
        self.sampling_info = SamplingBatchInfo.from_schedule_batch(
            self,
            self.model_config.vocab_size,
        )

3. 变为 ModelWorkerBatch 后调用 TpModelWorker::forward_batch_generation转化为 ForwardBatch，调用 ModelRunner::forward -> ModelRunner::_forward_raw 在这里进行 padding
4. 实际上是调用 FowardBatch::prepare_mlp_sync_batch
   - 把各个 dp rank 的 num_token 信息对齐 Attention-tp-size
   • 确保每个 DP rank 的 token 数量是 attn_tp_size  的倍数
   • 为后续可能的  reduce-scatter  操作做准备(reduce-scatter 要求可被整除的分割)
   • 每个 dp rank 本地的 batch 会根据填充模式被 padding 到指定的大小(bs = self.batchsize = num_tokens).
   • 当 dp_padding_mode 设置为 max 时，padding 到的 batchsize 大小为所有 dp rank 上最大的 local batch，同时对齐到 attention_tp_size;
   • 当 dp_padding_mode 设置为 sum 时，padding 到的 batchsize 大小为所有 dp rank 上 local batch 之和，即 global batch size
   • is_extend_in_batch 设置 SUM，cuda_graph 设置 MAX
5. 在完成 dp attention batch padding 后，根据 batch 类型调用self.forward_decode 进行模型推理。在完成推理后，调用forward_batch.post_forward_mlp_sync_batch(ret)
   - 复原被临时修改的属性
   - 将 padding 后的 ForwardBatch 还原，具体做法是在 prepare 时会记录原 batchsize，此时对结果进行切片

# prepare
setattr(self, "_original_forward_mode", self.forward_mode)
setattr(self, "_original_batch_size", self.batch_size)

# post
self.forward_mode = getattr(self, "_original_forward_mode", self.forward_mode)
self.batch_size = getattr(self, "_original_batch_size", self.batch_size)

logits_output.next_token_logits = logits_output.next_token_logits[:bs]
logits_output.hidden_states = logits_output.hidden_states[:bs]

6. 最后的处理流程与常规无差别，调用 process_batch_result 结束此轮调度

Why DP Attention?¶

它用一次相对廉价的内存通信（All-Gather KV Cache）换取了Attention 的并行加速，同时还保持了 MLP 层（\(O(N)\)）的零通信数据并行效率。

Why Padding?¶

在 Attention 层与 MoE 层之间需要进行同步通信，对各 dp rank atttention 部分计算得到的 hidden_state 集合进行同步，如果采用 Allgather 或者 Allreduce 通信，其对数据性状有一定的要求

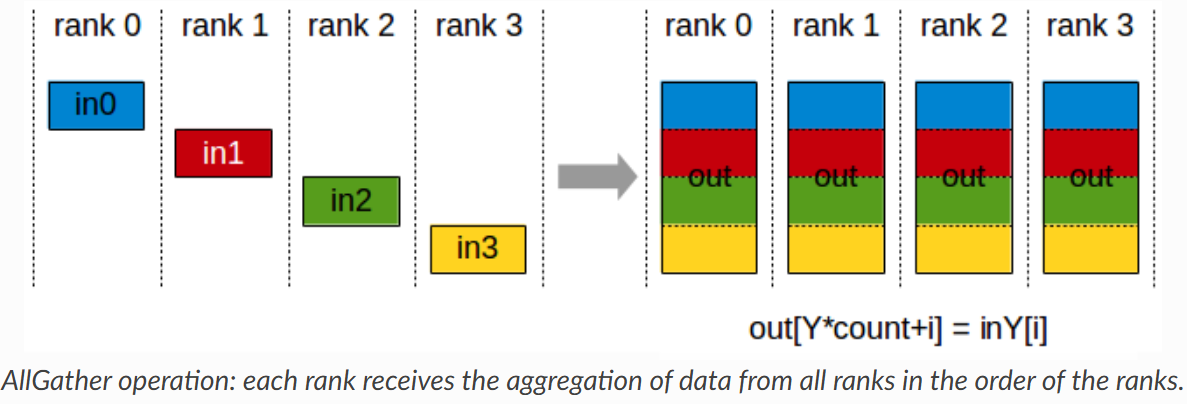

• allgather：要求每个 sub-batchsize 大小相同。因此需要把 local batchsize padding 到 max batchsize，且最后 gatheredbuffer 大小为：max_batchsize * sync_group_size

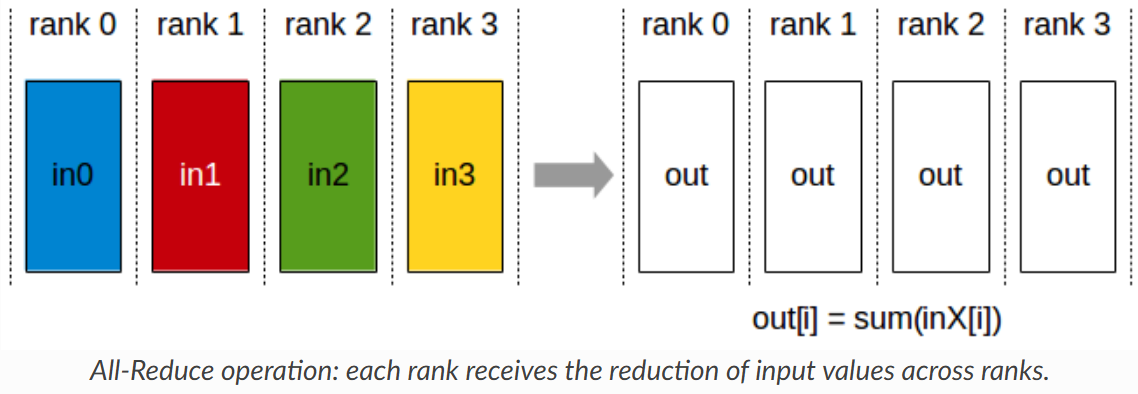

• allreduce：每个 dp rank 上都有完整的数据集合(对应 padding 到 sum batchsize). 最后 gatheredbuffer 大小为：sum_batchsize


Padding Problems¶

这种为了“正确性”而做的 padding，反过来又会严重影响性能，主要体现在以下两方面：

A. 负载不均与“掉队者” (Load Imbalance & Stragglers)¶

GPU_0 有 4 个真实的请求需要计算，而 GPU_1, 2, 3 只有 3 个真实的请求（和 1 个几乎不耗时的虚拟请求）。

• 结果：GPU_1, 2, 3 会很快完成它们的本地计算。
• 等待：然后，它们在 All-Gather 这个同步点（Barrier）上被迫空转（Idle），等待 GPU_0 完成它那份更重的工作。
• GPU_0 成为了这个批次的“掉队者” (Straggler)，它拖慢了所有其他 GPU 的进度。

结论： 这导致了极低的 GPU 利用率。在 dp_size=4 的情况下，可能有 ¾ 的 GPU 在大部分时间里处于空闲等待状态。

B. 计算和内存的额外开销 (Overhead)¶

1. 计算开销：

• 尽管是“虚拟”请求，但系统仍然需要启动 CUDA Kernel 来处理它们，这会带来一定的调度开销。
• 更重要的是，All-Gather 操作本身。所有 GPU 现在都必须交换一个“大小为 4”的批次数据，而不是它们“实际”的 [4, 3, 3, 3]。通信量被放大了。

2. 内存开销：

• All-Gather 之后，每个 GPU 都需要分配足够大的内存缓冲区来接收来自所有其他 rank 的数据。
• GPU_1 明明只需要 4+3+3+3 = 13 个请求的数据，但它必须按照 4+4+4+4 = 16 个请求（即max_batch_per_rank * dp_size）的最大可能性来分配内存。
• 这导致了显存（VRAM）的浪费。
