FlashAttention 原理 v1-v2

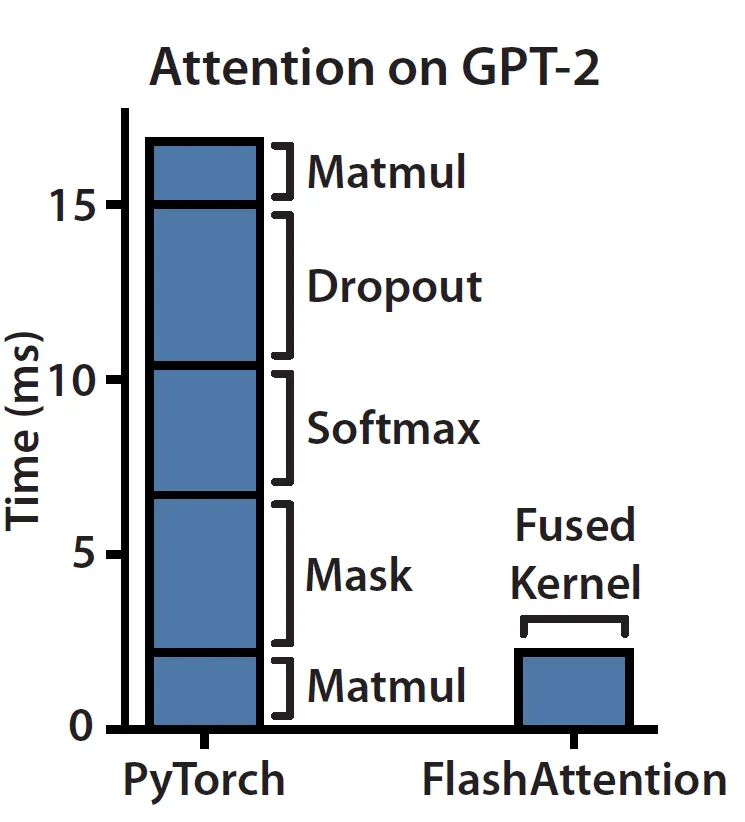

Motivation

attention 的计算对计算和内存要求都很高（b 是 batch size，s 是 seq len，h 是 hidden size）

  • Compute：\(4bs^2h\)
  • Memory：\(bs^2h\)
  • 有改进的方法降低计算复杂度，没太大用，原因缓存存取很耗时
  • FlashAttention  优化了显存存取，非优化计算复杂度

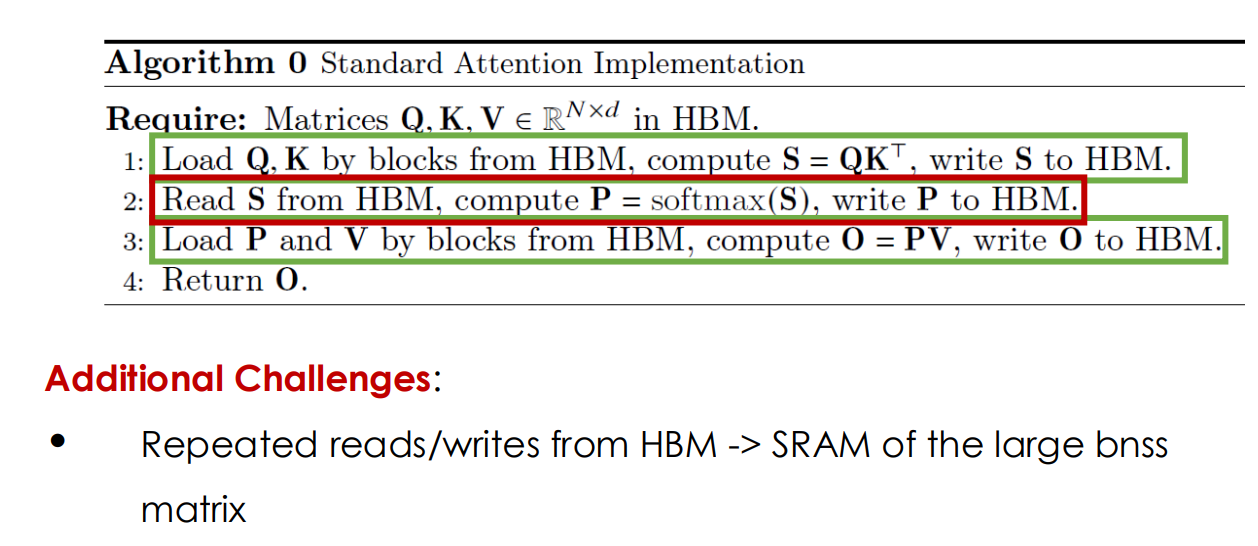

传统的 Attention 计算需要对 HBM 进行存取 8 次，非常耗时

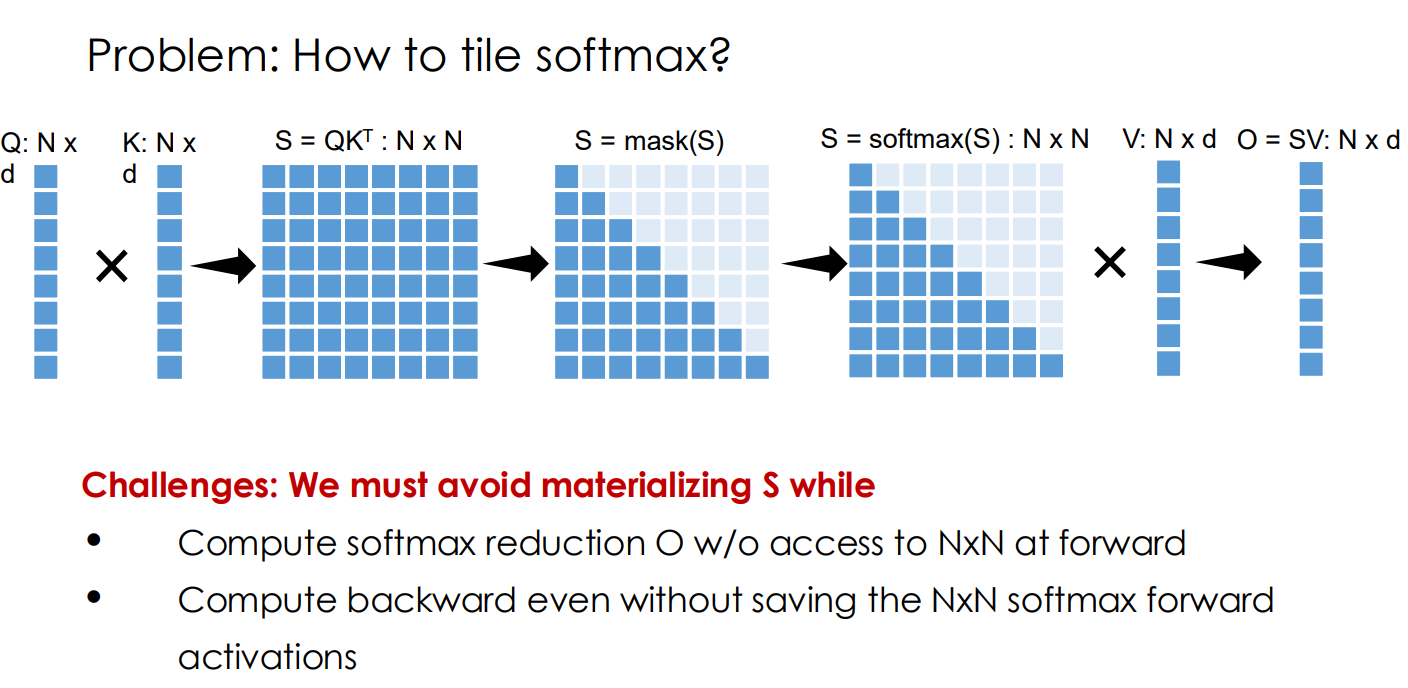

我们希望尽可能将 attention 分块，部分加载到 shared memory 进行一次计算后直接写回，避免多次的读取和写入。这就带来了挑战，我们必须避免显式地（在内存中）构建出矩阵 S，同时还要做到：

  • 在前向传播中，在无法访问完整的 \(N \times N\) 矩阵的情况下，计算出 softmax 的归一化结果 \(O\)；
  • 在反向传播中，即使没有保存前向传播时的 \(N \times N\) softmax 激活值，也能够正确计算梯度。

在正式进入 Flash Attention 之前，我们需要重新回顾下 softmax 的过程以及 *online softmax 如何实现的，FA 主要思想就是进行分块计算注意力，Online-Softmax 是 FA 实现的关键

Online Softmax

basic softmax

\[ \bar{x_i} = \frac{e^{x_i}}{\sum_j^N{e^{x_j}}} \]

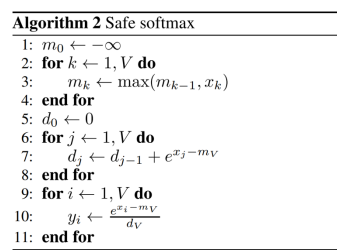

safe softmax

将变量的指数统一减去最大值，防止指数数值上溢

\[ \bar{x_i} = \frac{e^{x_i - max(x_{:N})}}{\sum_j^N{e^{x_j - max(x_{:N})}}} \]

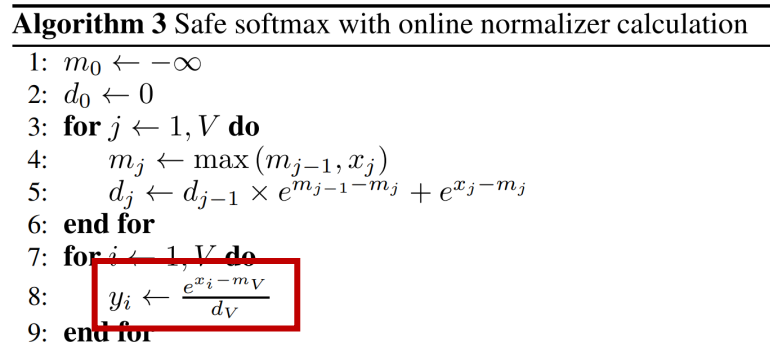

online softmax

实际上我们的 \(d_i^{\prime}\) 可以由 \(d_i\) 递推得到：

\[ \begin{aligned} d_i' &= \sum_{j=1}^{i} e^{x_j - m_i} \\ &= \left( \sum_{j=1}^{i-1} e^{x_j - m_i} \right) + e^{x_i - m_i} \\ &= \left( \sum_{j=1}^{i-1} e^{x_j - m_{i-1}} \right) e^{m_{i-1} - m_i} + e^{x_i - m_i} \\ &= d_{i-1}' e^{m_{i-1} - m_i} + e^{x_i - m_i} \end{aligned} \]

Flash Attention

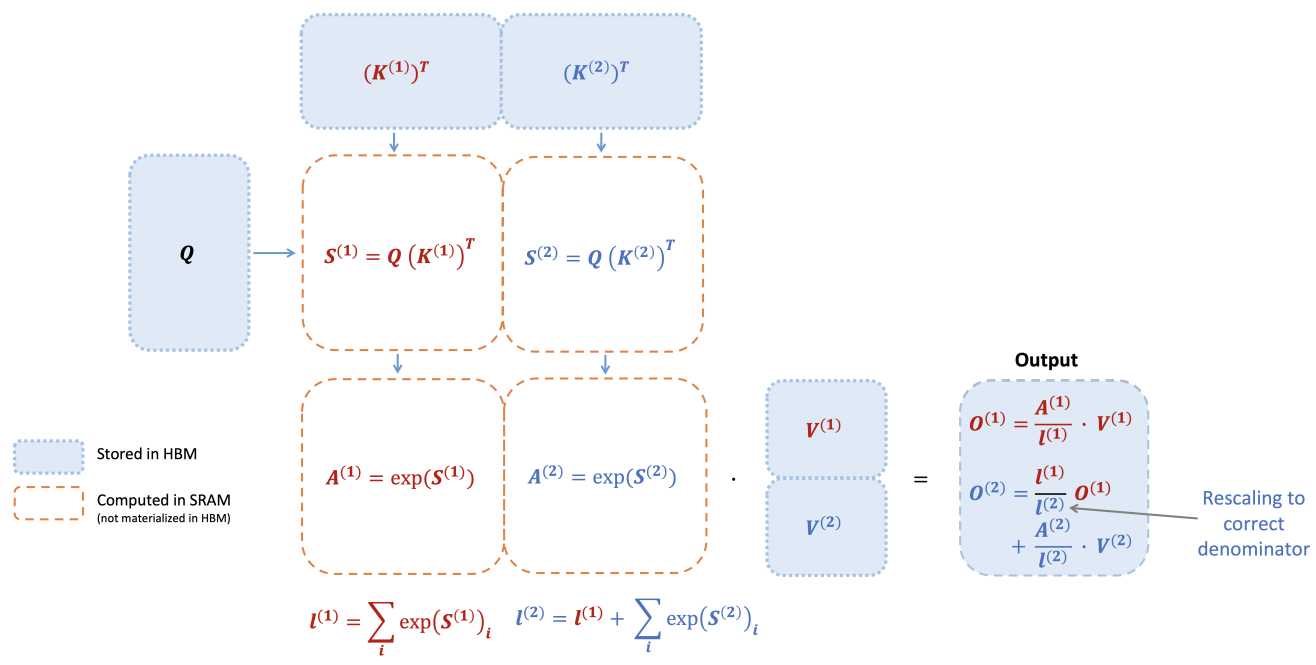

当键向量 K 被划分为两个块（blocks），并且值向量 V 也被划分为两个块时，我们可以分别对每个块计算注意力（attention），然后在最后对输出进行重新缩放（rescaling），这样就能得到与完整计算相同的正确结果。

在示意图中，为了简化说明，我们省略了 softmax 中减去每行最大值（row-wise max的步骤。

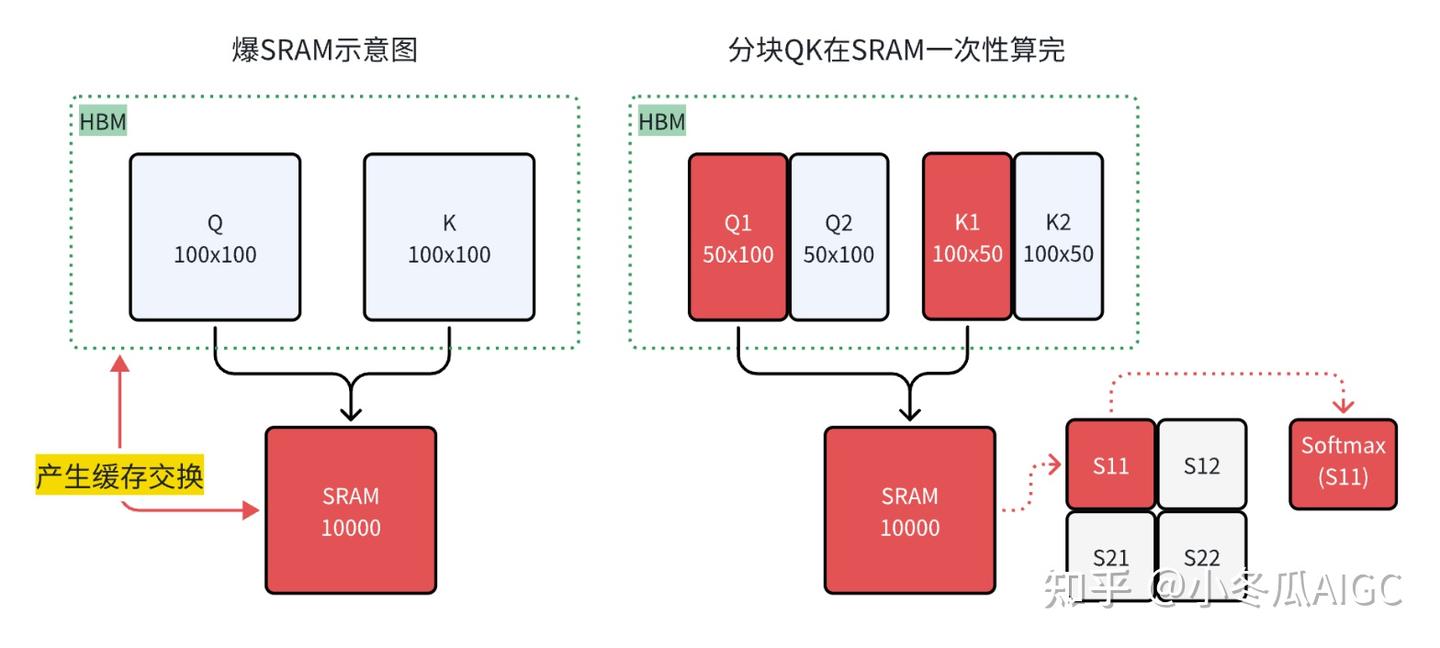

SRAM 分块示例

传统Attention 7 次进行 HBM 到 SRAM 的交换，我们希望分块的计算可以在 SRAM 一次算完

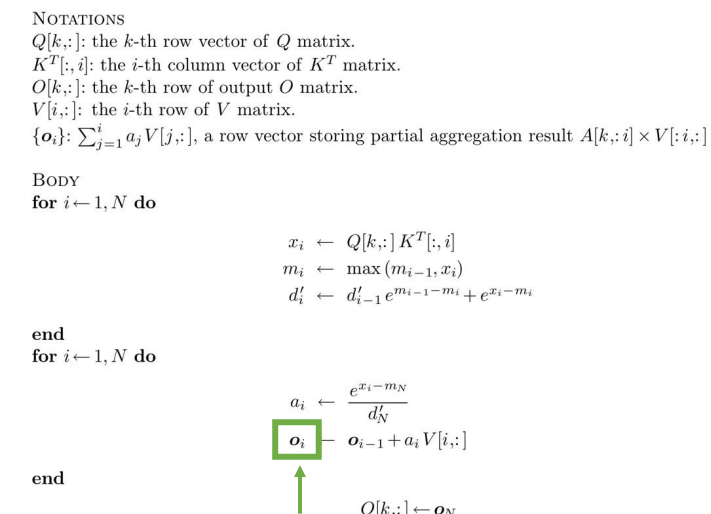

Self attention v2: with Online Safe Softmax

我们通过 online safe softmax 可以得到 self attention 的计算过程

  • 我们可以发现，其实我们只需要 \(o_i\)，而不是 \(a_i\)
  • 所有我们接下来可以找 \(o_i\) 的递推公式，只用一个循环实现部分的更新(max，d，o)

Flash Attention

寻找 \(o_i\) 的递推公式：

\[ \mathbf{o}'_i = \sum_{j=1}^{i} \frac{e^{x_j - m_i}}{d'_i} V[j,:] \]
\[ = \left( \sum_{j=1}^{i-1} \frac{e^{x_j - m_i}}{d'_i} V[j,:] \right) + \frac{e^{x_i - m_i}}{d'_i} V[i,:] \]
\[ = \left( \sum_{j=1}^{i-1} \frac{e^{x_j - m_{i-1}}}{d'_{i-1}} \frac{e^{x_j - m_i}}{e^{x_j - m_{i-1}}} \frac{d'_{i-1}}{d'_i} V[j,:] \right) + \frac{e^{x_i - m_i}}{d'_i} V[i,:] \]
\[ = \left( \sum_{j=1}^{i-1} \frac{e^{x_j - m_{i-1}}}{d'_{i-1}} V[j,:] \right) \frac{d'_{i-1} e^{m_{i-1} - m_i}}{d'_i} + \frac{e^{x_i - m_i}}{d'_i} V[i,:] \]
\[ = \mathbf{o}'_{i-1} \frac{d'_{i-1} e^{m_{i-1} - m_i}}{d'_i} + \frac{e^{x_i - m_i}}{d'_i} V[i,:] \]

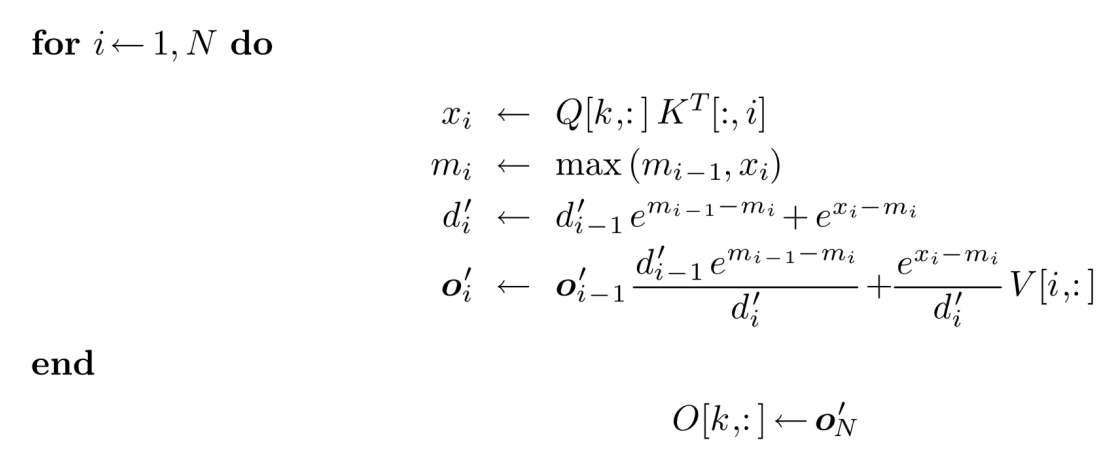

此时就得到Flash Attention的 one-pass 迭代形式

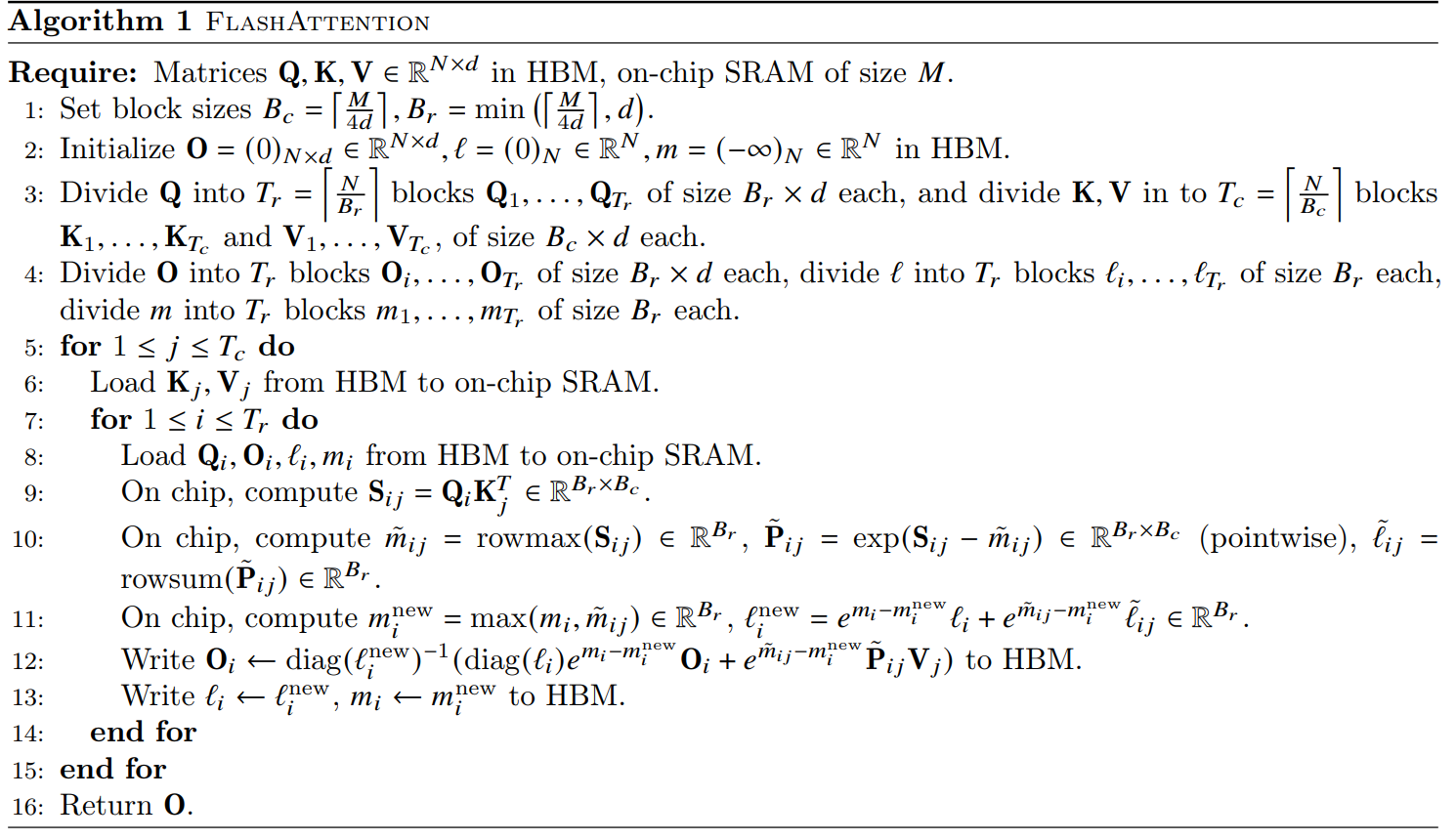

Tiling Flash Attention

  • 外层循环遍历 K 和 V 的 ”列块“（一次 I/O 读）
  • 内存循环遍历 Q 的 "行块"（一次 I/O 读）
  • 计算 \(Q \cdot K^T\)产生了一个 \(B_r \times B_c\) 的小矩阵 \(S_{ij}\)。它从不被写入 HBM
  • 针对刚刚得到的 \(S_{ij}\) 块，计算这个块的“局部”Softmax 统计量：
    • \(\tilde{m}_{ij}\)：\(S_{ij}\) 这一块的行最大值 (rowmax)。
    • \(\tilde{P}_{ij}\)：\(S_{ij}\) 减去块最大值后的 \(\exp\) 结果，即 \(e^{S_{ij} - \tilde{m}_{ij}}\)。
    • \(\tilde{\ell}_{ij}\)：\(\tilde{P}_{ij}\) 的行和 (rowsum)，即 \(\sum e^{S_{ij} - \tilde{m}_{ij}}\)。
  • 更新 \(m_i^{new}\) 和 \(l_i^{new}\)
  • 更新输出 \(O_i\) （一次 I/O 写）：\(O_i \leftarrow \text{diag}(\ell_i^{new})^{-1} \left( \text{diag}(e^{m_i - m_i^{new}}) O_i + e^{\tilde{m}_{ij} - m_i^{new}} \tilde{P}_{ij} V_j \right)\)
    • \(e^{m_i - m_i^{new}} O_i\)：用缩放因子修正“历史”输出 \(O_i\)。
    • \(e^{\tilde{m}_{ij} - m_i^{new}} \tilde{P}_{ij} V_j\)：计算“当前块”的（未归一化的）输出，并用缩放因子修正它。
    • 两者相加，得到（未归一化的）新输出。
    • \(\text{diag}(\ell_i^{new})^{-1}\)：最后，除以新的“全局”分母 \(\ell_i^{new}\)，完成归一化。
  • 第二次 I/O 写： 将更新后的“在线”统计量 \(\ell_i^{new}\) 和 \(m_i^{new}\) 也写回 HBM，以便下一个外循环（\(j+1\)）可以使用它们。

Summary

  • 我们只会读取 \((Q, K)\) 一次，我们实际上是分块计算，分块存储输出矩阵 \(O\)
  • 我们从来不会获取完整的 \(S\)
  • 我们也不会获取完整的 \(a (softmax(S))\)

Flash Attention V2

Flash Attention 2 比 Flash Attention 1 加速 2x, 计算效率达到GEMM性能的 50~73%，v2 相比于 v1 的优化主要有下面几点：

  • Parallelsim：置换内外循环位置，同时减少非矩阵的计算量
  • Work Partitioning Between Warps： 优化 thread blocks 内部 warp 级别的工作模式，尽量减少 warp 间的通讯和读取 shared memory 的次数
  • Optimize non-matmul：优化 Attention 部分thread blocks的并行化计算，新增 seq_len 维度的并行，使 SM 的利用率尽量打满。这其实也是内外循环置换这个总体思想配套的改进措施
  • Causal Masking：Flash Attention 是块计算的，可以直接跳过 causal mask 的块

Parallelism

FlashAttention 在 batch 和 heads 两个维度上进行了并行化：

  • 使用一个 thread block 来处理一个 attention head，总共需要 thread block 的数量等于batch size × number of heads。每个 block 被调到到一个 SM 上运行，例如 A100 GPU 上有 108 个 SMs。当 block 数量很大时（例如 ≥80），这种调度方式是高效的，因为几乎可以有效利用 GPU 上所有计算资源。

但是在处理长序列输入时，由于内存限制，通常会减小 batch size 和 head 数量，这样并行化程度就降低了。因此，FlashAttention-2 还在序列长度这一维度上进行并行化，显著提升了计算速度。此外，当 batch size 和 head 数量较小时，在序列长度上增加并行性有助于提高 GPU 占用率。

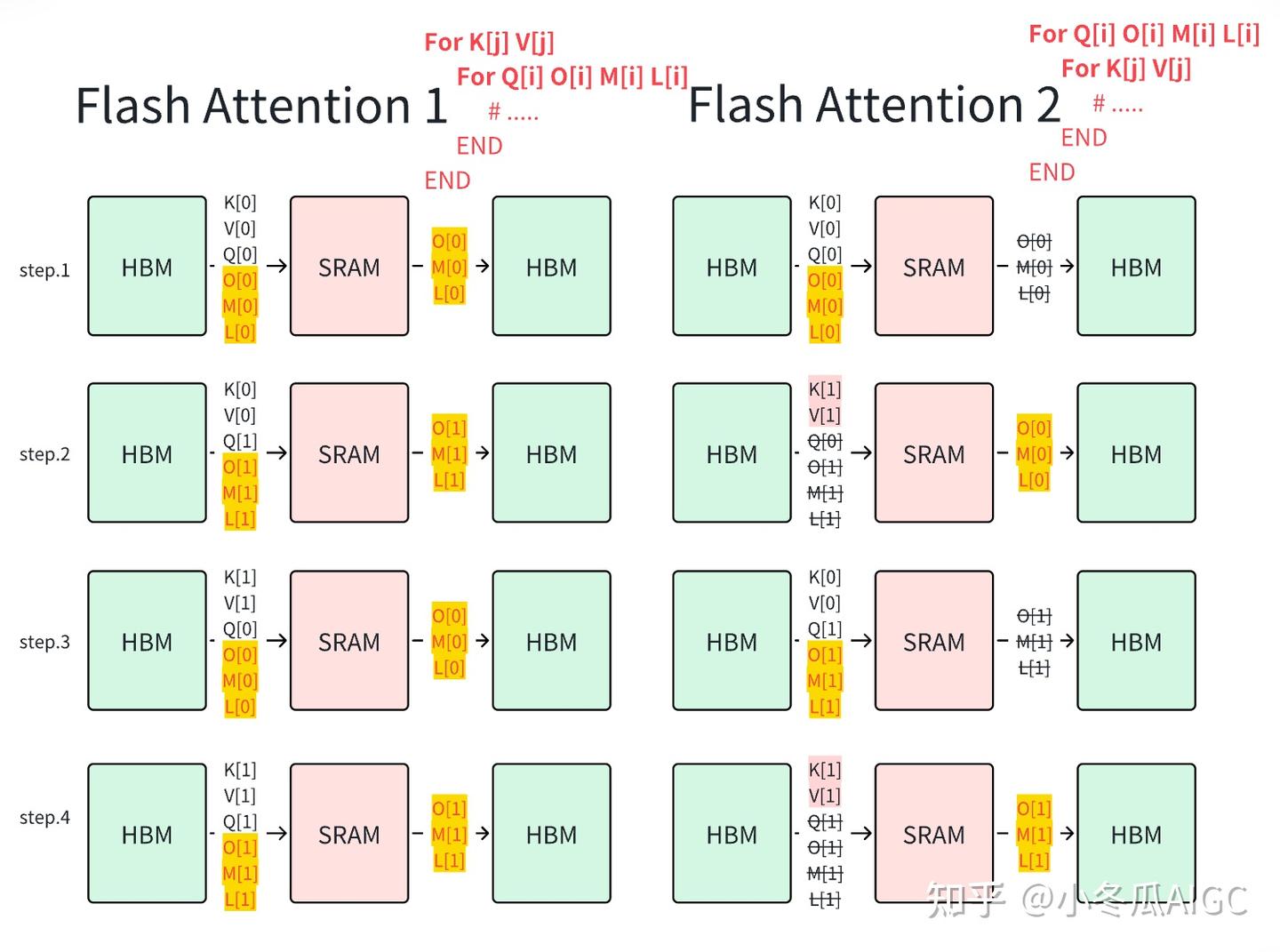

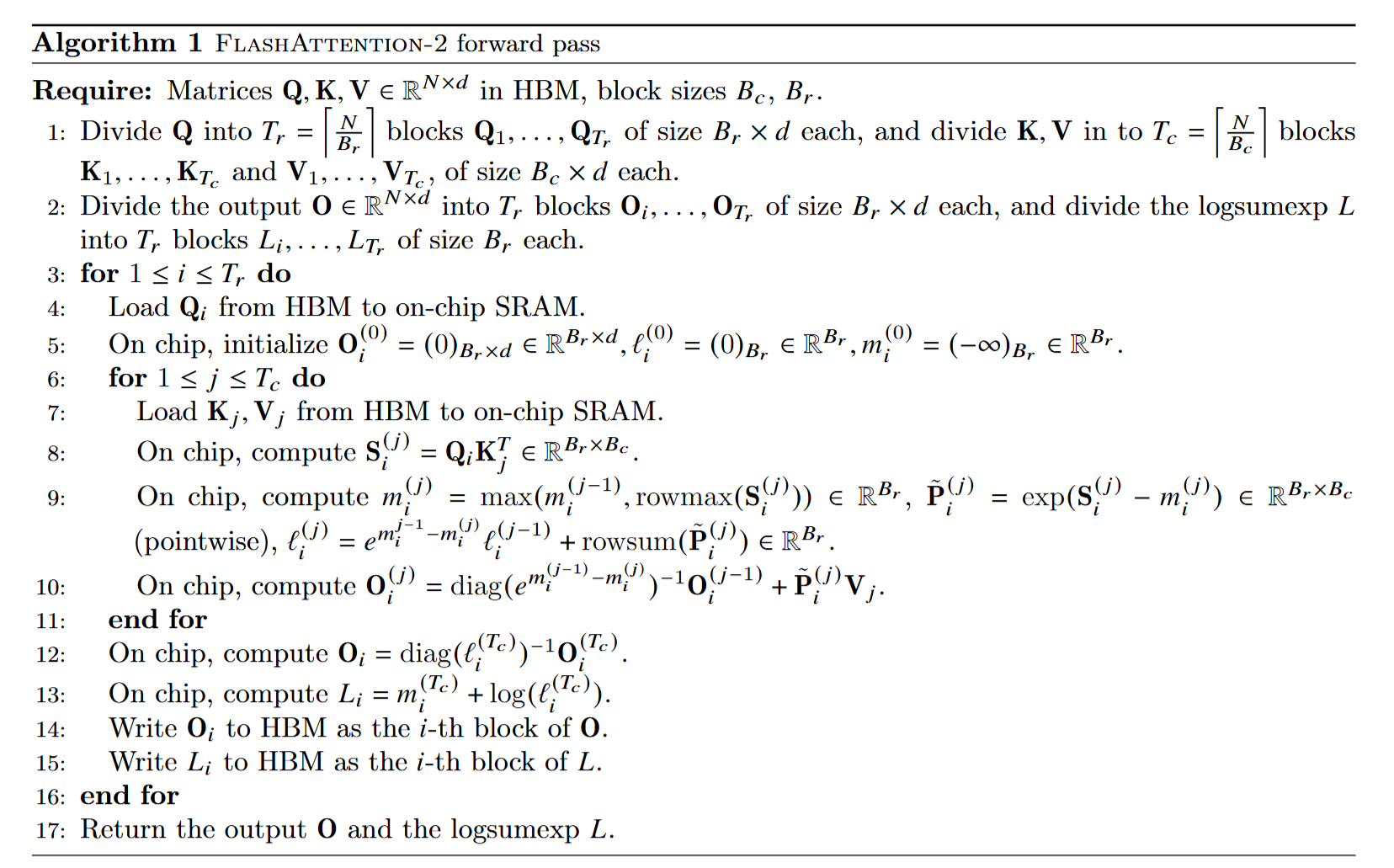

  • Flash Attention 2  将 Q 当作外循环，KV 当作内循环， 将 O[i] 的在一个 Q[i] 周期算完，可以减少 SRAM -> HBM 的次数
  • 由于改进了算法使得 warps 之间不再需要相互通信去处理，所以外循环可以放在不同的 thread block 上
  • 从O的缓存write/read次数从2 x B_q x B_kv -> 2 x B_q次

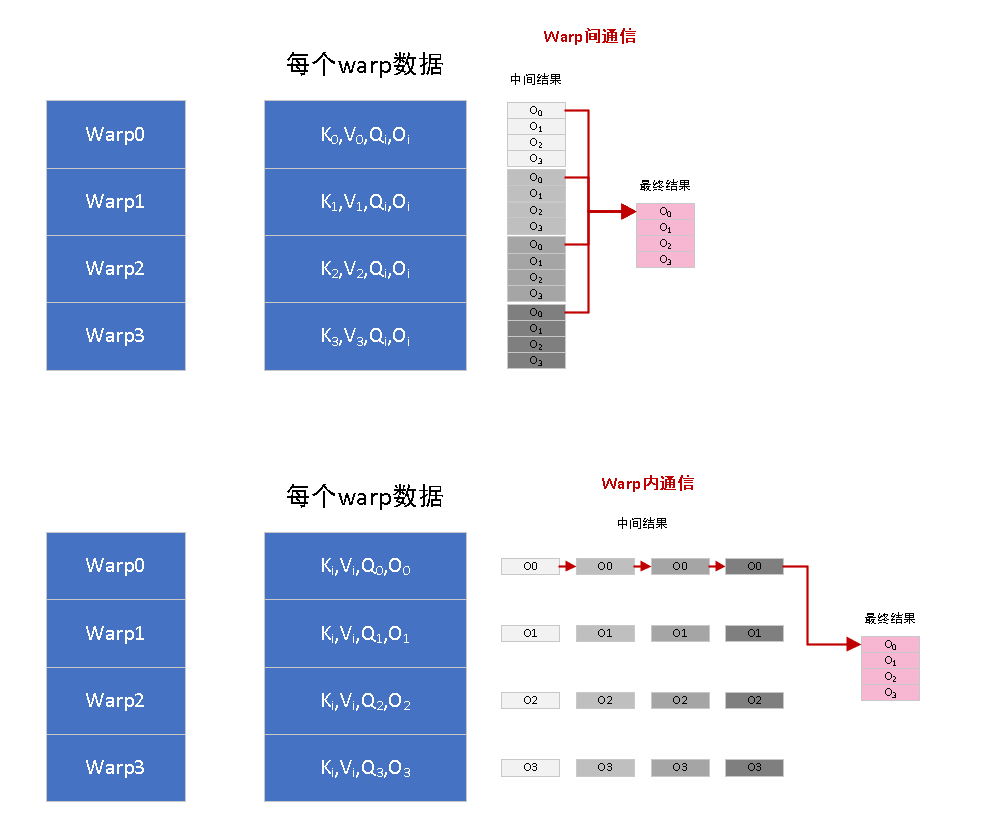

Work Partitioning Between Warps

在每个 thread block 内部，我们也需要决定如何在不同的 warp 之间分配工作。我们通常在每个 thread block 中使用 4 或 8 个 warp。

  • v1 计算该块的 \(O_i\) 时，每个 warp 算出了矩阵乘的部分结果(\(O_i\))，需要先写入共享内存。然后再同步，并重新读取，reduce 成一个。会有额外的共享内存读写开销，和不同 warp 同步的开销。

    需要把 partial 结果写到共享内存并做 __syncthreads() + read + reduce

  • v2 对 \(Q_i\) 分块，每个 warp 能得到矩阵乘的部分完整结果。可以直接写到共享内存中该结果的对应部分，不需要 warp 之间同步了。也不需要再像 v1 一样把部分和从共享内存读出来，写到最终结果

    所有的同步操作都在 warp 内就完成了，只有最后的 O 输出的时候将 4 个 warp 的结果 allgather 成完整的 O

Optimize non-matmul

Flash Attnetion v1  每次都要做 Scaled (\(O \times L_i^{-1}\))，都是额外的非乘法计算；

  1. 在计算局部 attention 时，先不考虑 softmax 的分母 \(\sum e^{x_i}\)，即
    \(\ell^{(i+1)} = e^{m^{(i)}-m^{(i+1)}} \ell^{(i)} + \text{rowsum}( e^{S^{(i+1)}-m^{(i+1)}} )\)，例如计算 \(\mathbf{O}^{(1)}\) 时去除了
    \(\text{diag}\left(\ell^{(1)}\right)^{-1}\)

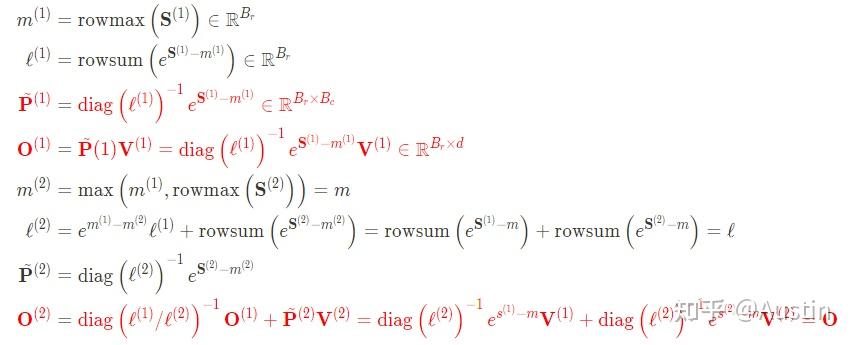

    FlashAttention:

    \[ \mathbf{O}^{(1)} = \tilde{\mathbf{P}}^{(1)} \mathbf{V}^{(1)} = \text{diag}\left(\ell^{(1)}\right)^{-1} e^{S^{(1)}-m^{(1)}} \mathbf{V}^{(1)} \]

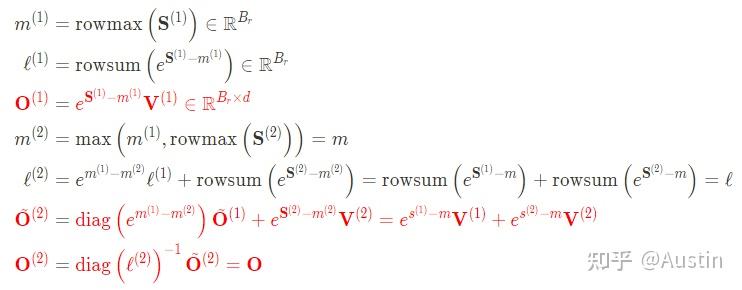

    FlashAttention-2:

    \[ \tilde{\mathbf{O}}^{(1)} = e^{S^{(1)}-m^{(1)}} \mathbf{V}^{(1)} \]

  2. 由于去除了 \(\text{diag}\left(\ell^{(i)}\right)^{-1}\)，更新 \(\tilde{\mathbf{O}}^{(i+1)}\) 时不需要 rescale \(\ell^{(i)} / \ell^{(i+1)}\)，但是得弥补之前局部 max 值，例如示例中：

    FlashAttention:

    \[ \mathbf{O}^{(2)} = \text{diag}\left(\ell^{(1)} / \ell^{(2)}\right) \mathbf{O}^{(1)} + \text{diag}\left(\ell^{(2)}\right)^{-1} e^{S^{(2)}-m^{(2)}} \mathbf{V}^{(2)} \]

    FlashAttention-2:

    \[ \tilde{\mathbf{O}}^{(2)} = \text{diag}\left(e^{m^{(1)}-m^{(2)}}\right) \tilde{\mathbf{O}}^{(1)} + e^{S^{(2)}-m^{(2)}} \mathbf{V}^{(2)} = e^{S^{(1)}-m^{(2)}} \mathbf{V}^{(1)} + e^{S^{(2)}-m^{(2)}} \mathbf{V}^{(2)} \]

  3. 由于更新 \(\tilde{\mathbf{O}}^{(i+1)}\) 未进行 rescale，最后一步时需要将 \(\tilde{\mathbf{O}}^{(\text{last})}\) 乘以 \(\text{diag}\left(\ell^{(\text{last})}\right)^{-1}\) 来得到正确的输出，例如示例中：

    Text Only
    **FlashAttention-2:**
    \[ \mathbf{O} = \text{diag}\left(\ell^{(2)}\right)^{-1} \tilde{\mathbf{O}}^{(2)} \]

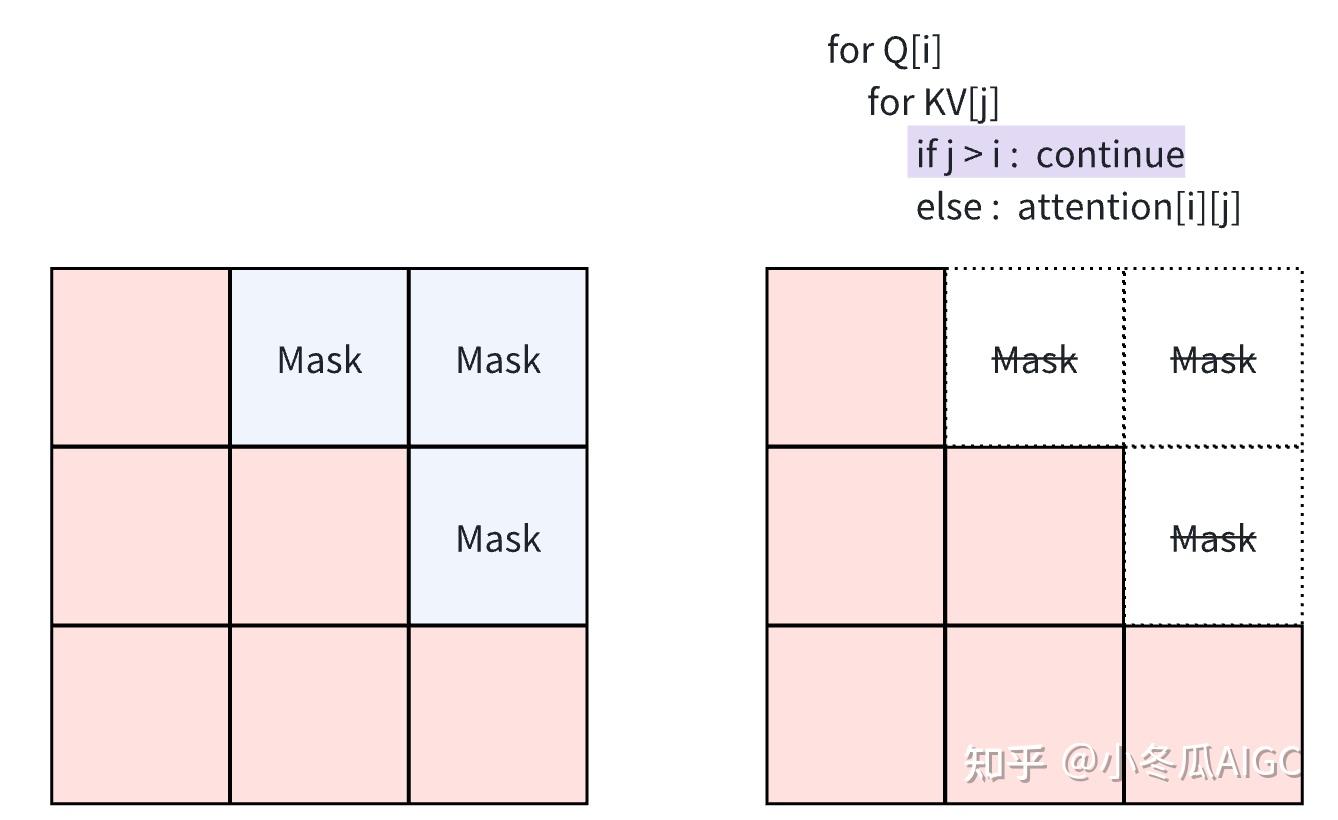

忽略 mask block 的 Attention 计算

  • 由于 FlashAttention 和 FlashAttention-2 已经通过块操作来实现，对于所有列索引都大于行索引的块（大约占总块数的一半），我们可以跳过该块的计算。这比没有应用因果掩码的注意力计算速度提高了 1.7-1.8 倍。
  • 不需要对那些行索引严格小于列索引的块应用因果掩码。这意味着对于每一行，我们只需要对 1 个块应用因果掩码。

Summary

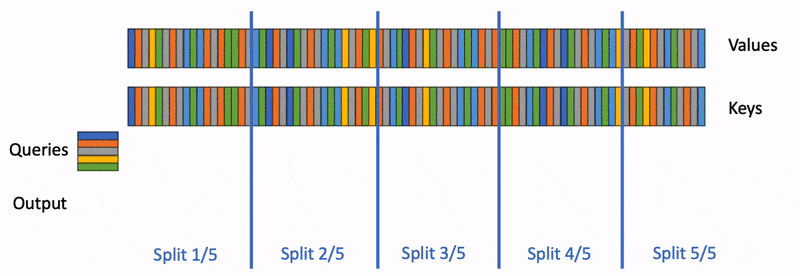

Flash-Decoding 分 3 个步骤进行：

  1. 首先，我们将键/值拆分成更小的块。
  2. 我们使用 FlashAttention 并行计算每个分割后的查询注意力值。此外，我们还为每行和每个分割写入一个额外的标量：注意力值的对数和指数。
  3. 最后，我们通过对所有分割进行归约来计算实际输出，使用对数求和指数来缩放每个分割的贡献。

这一切之所以可行，是因为注意力/softmax 可以迭代计算。在 Flash-Decoding 中，它被用于两个层面：在 splits 内（类似于 FlashAttention），以及跨 splits 进行最终的 reduce。

实际上，步骤 (1) 不涉及任何 GPU 操作，因为键/值块是完整键/值张量的视图。然后，我们需要两个独立的内核分别执行步骤 (2) 和 (3)。
