一步步实现 CUDA Vector Add 优化¶

📚 本文将从最基础的 vector add 实现开始，使用 nsight compute 工具进行性能分析寻找瓶颈并一步步进行优化。通过这种方式来学习 CUDA 的编程和优化。

Prerequisite¶

Arithmetic Intensity(AI)¶

算术强度是衡量一个计算任务（如 CUDA Kernel）是“计算密集型”还是“访存密集型”的核心指标。

1. 定义： 它被定义为“总共执行的浮点计算操作次数”与“总共传输的数据字节数”之间的比率。

AI = (总计算操作数) / (总访存字节数)
单位： FLOPs/Byte (即，每传输一个字节的数据，能对应执行多少次浮点计算)

2. 为什么它如此重要？ AI 决定了一个程序理论上的性能瓶颈。我们可以用它来对比一个程序和一个硬件（GPU）的特性：

硬件的“AI”：GPU 也有一个平衡点，即它的 峰值计算能力 (GFLOPs/s) / `峰值内存带宽 (GB/s)
程序的 AI：内核的 FLOPs / Bytes。

Roofline¶

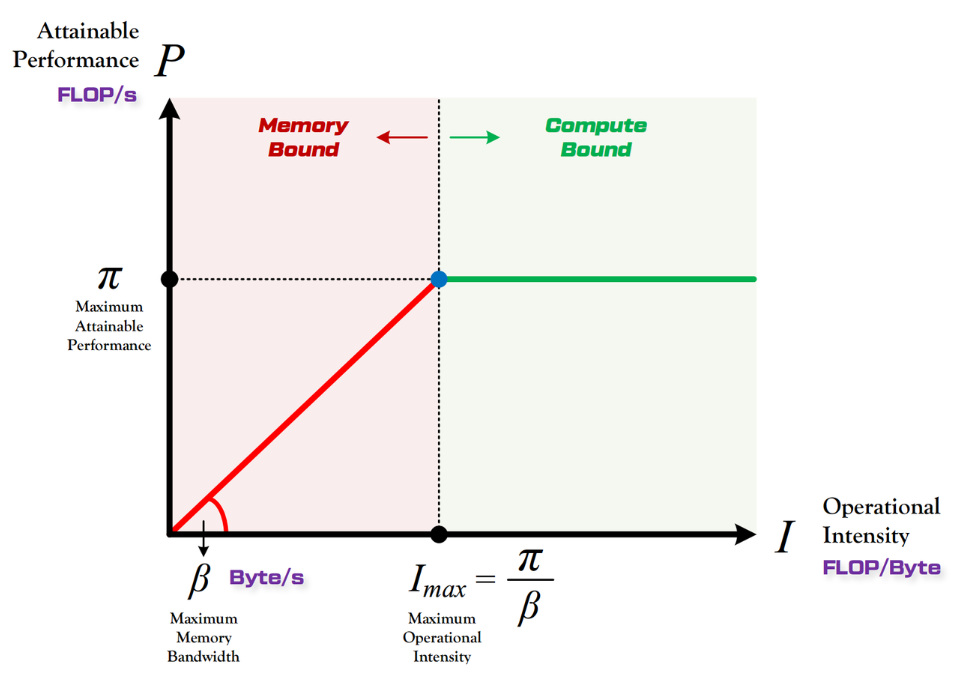

Roofline 模型（屋顶线模型）是一种用来分析程序性能瓶颈（计算受限还是带宽受限）的方法。
它把计算性能（FLOPs/s）和访存性能（Bytes/s）联系在一起，。以可视化的方式展示性能上限

\[ Achievable FLOPs=min(AI×Memory BW,Peak FLOPs) \]

Stall in NCU¶

类型	代表等待	典型瓶颈	优化方向
All Scoreboard	所有依赖未满足	完全等待	提高并发、异步访问
Long Scoreboard	DRAM 访问未返回	内存延迟	优化访存、共享内存
Short Scoreboard	L1/寄存器依赖	数据依赖	调整指令顺序
Execution Dependency	算术指令结果未就绪	运算链长	增加 ILP
Barrier/Branch	同步或分支等待	控制流	减少分支/同步

baseline¶

C++

// FP32
// ElementWise Add grid(N/256),
// block(256) a: Nx1, b: Nx1, c: Nx1, c = elementwise_add(a, b)
__global__ void vector_add_kernel(const float *a, const float *b, float *c,
                                  int n) {
  int idx = blockIdx.x * blockDim.x + threadIdx.x;
  if (idx < n) {
    c[idx] = a[idx] + b[idx];
  }
}

分析¶

该版本的 vector add，执行一次计算需要三次访存，每次读 4 bytes (read A, read B, write C)

\[ AI = 1 / (3 \times 4) =1/12\approx 0.083 \]

说明这是一个 memory-bound 的程序

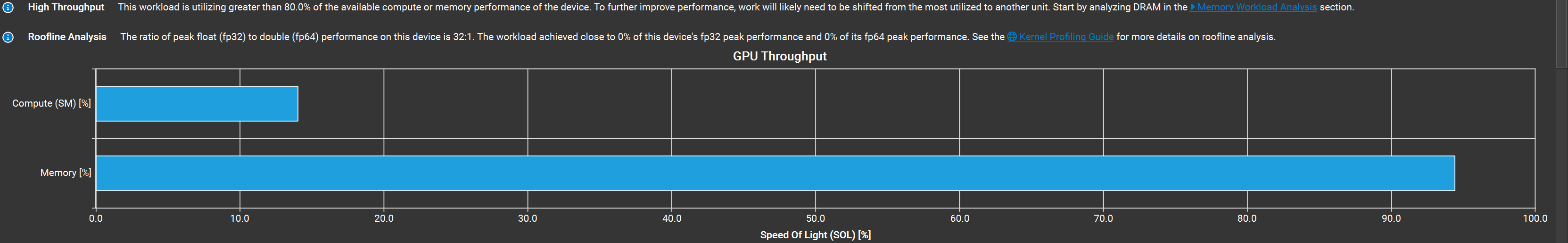

查看 ncu 的 SLO 我们可以看到，确实内存达到峰值性能的 90% 以上

查看 Memory Workload Analysis，我们可以发现我们完全没有用到 shared memory，直接用 L2 Cache 和 L1 Cache

Kernel 的主要瓶颈是 Stall Long Scoreboard——即内存延迟停顿。GPU 隐藏这种“等待”的唯一机制，就是 Occupancy (占用率)

Optimization V1 -- vectorized access¶

优化¶

矢量化内存访问：我们不再一次读取一个 float，而是同时取 4 个 float，一个 wrap 里面的所有线程同时获取 4 float，可以变为 LDG.128 一次性获取 128 bit 数据
⚠ 这里有个 trade-off，如果我们每个 thread 使用了过多的寄存器，那么 SM 上活跃的 Warp 会变少，导致 Occupany 会下降，这同样对性能影响很大

C++

// ElementWise Add + Vec4
// grid(N/256), block(256/4)
// a: Nx1, b: Nx1, c: Nx1, c = elementwise_add(a, b)
__global__ void vector_add_kernel_vec4(const float *a, const float *b, float *c,
                                       int n) {
  int idx = (blockIdx.x * blockDim.x + threadIdx.x) * 4;
  if (idx < n) {
    float4 a_vec = FLOAT4(a); // registers
    float4 b_vec = FLOAT4(b);
    float4 c_vec;
    c_vec.x = a_vec.x + b_vec.x;
    c_vec.y = a_vec.y + b_vec.y;
    c_vec.z = a_vec.z + b_vec.z;
    c_vec.w = a_vec.w + b_vec.w;
    FLOAT4(c[idx]) = c_vec;
  }
}

分析¶

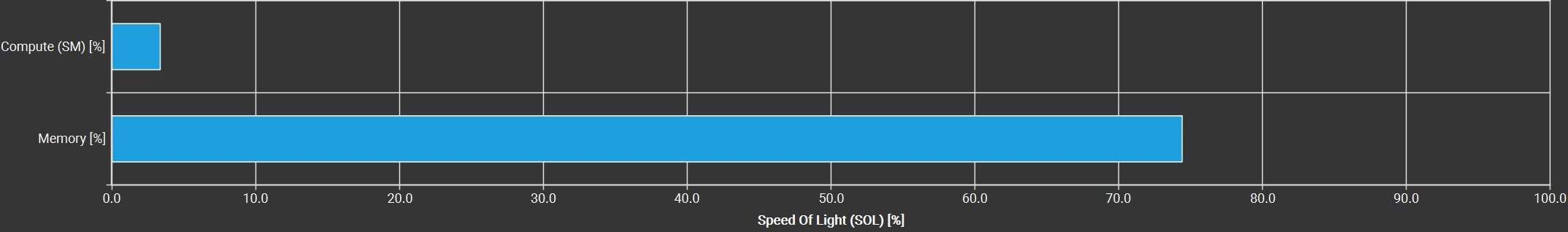

通过这种优化后，我们已经将内存合并访问，Memory 的效率已经提升了，但是 Compute 效率还是很低
时间几乎相同：21.66 μs → 21.25 μs。
内存带宽利用率都高 (~96%)：说明两者都被 memory-bound 限制，而非算力瓶颈。
Compute Throughput 反而下降（14% → 3.6%），因为相同的数据量下，float4 版本需要更少的指令，因此算术部分相对占比变小。
：向量化访问 (float4) 优化了访存效率（一次读取 4 个 float），但总内存带宽已接近饱和，所以性能提升有限。

Optimization V2 -- fp16 compute¶

优化¶

在 30 系及以上显卡，对 fp16 和 fp32 的计算几乎无差别，都使用相同的 ALU 进行计算，但是 fp16 每次存取比 fp32 少一般的内存，所以可以节省内存带宽，从而大幅提高效率
FP16 计算：我们使用的是 RTX Titan，该显卡 fp16 的计算 FLOPS 是 fp32 的 2 倍左右

C++

// FP16
// ElementWise Add grid(N/256),
// block(256) a: Nx1, b: Nx1, c: Nx1, c = elementwise_add(a, b)
__global__ void elementwise_add_f16_kernel(half *a, half *b, half *c, int N) {
  int idx = blockIdx.x * blockDim.x + threadIdx.x;
  if (idx < N)
    c[idx] = __hadd(a[idx], b[idx]);
}

分析¶

\[ AI = \frac{1 FLOPs}{2 * 3 Bytes} = 1/6 \approx 0.17 FLOPs /Byte \]

⚠ fp16 计算的精度会比 fp32 低很多，需要考虑应用的场景是否可以接受，测试发现基本精度在 0.2 以下

Memory Throughput 下降 (96%→71%)：FP16 数据量只有 float 的一半，显存传输压力小。
Compute Throughput 上升 (14%→22%)：虽然数据变小，但 ALU 对 FP16 处理更快（部分架构可双发射或更高密度处理）。

Optimization V3 -- fp16 + more compute per thread¶

优化¶

half2 双打包一次访问两倍数据量
节省了内存带宽
摊销算术成本

C++

__global__ void elementwise_add_f16x2_kernel(half *a, half *b, half *c, int N) {
  int idx = 2 * (blockIdx.x * blockDim.x + threadIdx.x);
  if (idx < N) {
    half2 reg_a = HALF2(a[idx]);
    half2 reg_b = HALF2(b[idx]);
    half2 reg_c;
    reg_c.x = __hadd(reg_a.x, reg_b.x);
    reg_c.y = __hadd(reg_a.y, reg_b.y);
    HALF2(c[idx]) = reg_c;
  }
}

分析¶

\[ AI = \frac{2*(\_hadd) FLOPs}{4 * 3 Bytes} = 1/6 \approx 0.17 FLOPs /Byte \]

执行时间继续下降：13.41 μs → 11.17 μs
Memory Throughput 恢复上升 (71%→87%)：half2 双打包一次访问两倍数据量，访问效率提升。
Compute Throughput 略降 (22%→14%)：算术负载被摊薄（计算量少，但访存更快）。

Optimization V4 -- fp16 + more compute per thread + memory alignment¶

优化¶

内存对齐 128 bit，可以矢量化访问内存，减少指令数
每个线程一次处理 8 个 half（即 4 次 __hadd2），加上 #pragma unroll → 展开循环，避免分支开销

优化维度	普通版本（__hadd）	优化版（__hadd2 + pack）	性能效果
计算模式	每次算 1 个 half	每次算 2 个 half	✅ 计算吞吐提升约 2×
寄存器利用率	较分散，指令依赖多	更连续，指令复用率高	✅ 提高 ILP、减少 stall
warp 效率	访存指令多，warp 常等待	warp 内访存对齐一致	✅ warp active cycles 更高

C++

__global__ void elementwise_add_f16x8_pack_kernel(half *a, half *b, half *c, int N) {
  int idx = 8 * (blockIdx.x * blockDim.x + threadIdx.x);
  // temporary register(memory), .local space in ptx, addressable
  half pack_a[8], pack_b[8], pack_c[8]; // 8x16 bits=128 bits.
  // reinterpret as float4 and load 128 bits in 1 memory issue.
  LDST128BITS(pack_a[0]) = LDST128BITS(a[idx]); // load 128 bits
  LDST128BITS(pack_b[0]) = LDST128BITS(b[idx]); // load 128 bits
#pragma unroll
  for (int i = 0; i < 8; i += 2) {
    // __hadd2 for half2 x 4
    HALF2(pack_c[i]) = __hadd2(HALF2(pack_a[i]), HALF2(pack_b[i]));
  }
  // reinterpret as float4 and store 128 bits in 1 memory issue.
  if ((idx + 7) < N) {
    LDST128BITS(c[idx]) = LDST128BITS(pack_c[0]);
  } else {
    for (int i = 0; idx + i < N; i++) {
      c[idx + i] = __hadd(a[idx + i], b[idx + i]);
    }
  }
}

分析¶

\[ AI = \frac{4*(\_hadd2) FLOPs}{16 * 3 Bytes} = 1/6 \approx 0.17 FLOPs /Byte \]

一次加载 128 bit 数据，减少内存事务数量，节省时间
单个线程的工作量提升
实际 benchmark 和 profile 发现，在 RTX Titan 显卡上，对于 1M 大小的数据这个算子的实际 Occupancy 比 fp16x2 算子更少，加速效果略不明显

Summary¶

vector add 算子是一个典型的 memory-bound 的算子，我们需要尽可能节省内存带宽并提高计算效率。

下面我们使用 benchmark 测试所有算子的开销，观察和我们的分析哪里不同

洞察 1：问题规模 vs. 启动开销 (Kernel Launch Overhead)¶

这个测试完美地展示了为什么 GPU 不适合处理“小任务”。

**在 1K (N=1024) 时：CPU 获胜
CPU Time: 0.0030 ms
GPU (最快): 0.0078 ms
原因： 调用一个 CUDA 内核（__global__ void）本身就有固定的开销（Kernel Launch Overhead），这个开销通常需要几个微秒 (microseconds)。对于 1K 这样的小问题，GPU 实际执行计算的时间（可能只有 1-2 微秒）远小于启动它所花费的时间（5-6 微秒）。CPU 直接在本地执行循环，没有任何启动开销，所以更快。
在 1M (N=1048576) 时：GPU 完胜
CPU Time: 3.0058 ms
GPU (最快): 0.0132 ms (即 GPU FP16 x2 版本)
原因： 当问题规模变得足够大时，大规模并行（Massive Parallelism）的优势开始显现。启动内核的 5-6 微秒开销在总共 13.2 微秒的执行时间中变得微不足道。此时，GPU 的巨大内存带宽（GPU FP16 x2 达到了 475.7 GB/s）彻底击败了 CPU 的内存带宽（被限制在 4.2 GB/s）。

洞察 2：内存带宽是瓶颈 (Memory-Bound)¶

逐元素加法（Vector Addition）是一个经典的内存带宽受限（Memory-Bound）问题，它的计算密集度 (AI) 极低。这意味着性能的瓶颈是**你能多快地从显存中读取 a 和 b，并写回 c。

这个测试结果清楚地证明了这一点：

**FP32 vs. FP16 (在 1M 数据集)
GPU Standard (FP32): 0.0250 ms
GPU FP16 Std: 0.0163 ms
原因： FP32 内核需要移动的数据量是 \(1M \times (4+4+4) = 12 \text{ MB}\)。而 FP16 内核只需要移动 \(1M \times (2+2+2) = 6 \text{ MB}\)。
数据量减半，性能几乎翻倍（0.0250 / 0.0163 = 1.53x 加速）。这证实了瓶颈在内存，而不是计算。

洞察 3：baseline 实现在较小的问题规模下已足够好¶

在数据小于 64K 大小的情况下，baseline 是最优的方法

Bash

========== Testing 1K (N=1024) ==========
--- Speedup Analysis ---
Standard vs Vec4:       0.98x
Standard vs FP16:       0.98x
Standard vs FP16x2:     0.97x
Standard vs FP16x8:     0.95x
Standard vs FP16x8_pack:  0.99x

========== Testing 4K (N=4096) ==========
--- Speedup Analysis ---
Standard vs Vec4:       1.02x
Standard vs FP16:       0.78x
Standard vs FP16x2:     0.79x
Standard vs FP16x8:     0.75x
Standard vs FP16x8_pack:  0.76x

========== Testing 16K (N=16384) ==========
--- Speedup Analysis ---
Standard vs Vec4:       1.00x
Standard vs FP16:       0.99x
Standard vs FP16x2:     0.99x
Standard vs FP16x8:     0.87x
Standard vs FP16x8_pack:  0.91x


========== Testing 64K (N=65536) ==========
--- Speedup Analysis ---
Standard vs Vec4:       0.96x
Standard vs FP16:       0.98x
Standard vs FP16x2:     1.00x
Standard vs FP16x8:     0.92x
Standard vs FP16x8_pack:  0.88x

洞察 4：1M 数据测试下 `FP16 x2` 是最佳的 "工作粒度"¶

在最大的 1M 测试中，我们看 FP16 的各种实现：

GPU FP16 x2: 0.0132 ms (🏆)
GPU FP16 x8_pack: 0.0158 ms
GPU FP16 x8: 0.0161 ms
GPU FP16 Std: 0.0163 ms

FP16 Std (1 线程/1 元素) 是最慢的，因为它最朴素，每个线程只做了最少的工作，调度的开销相对最大。
FP16 x8 和 x8_pack (1 线程/8 元素) 表现更好，因为它们让每个线程做了更多工作，减少了总的调度开销并使用了向量化指令（如 Nsight 分析所示）。
FP16 x2 为什么更优？
FP16 x2 内核使用了 half2 数据类型进行加载。而 x8_pack 使用的是 128-bit (float4) 操作。
在这个特定的测试中，half2 达到了“工作粒度”和“硬件亲和性”的 sweet spot。它比 x8_pack 更简单，需要更少的寄存器(x8_pack 需要 22 个，而 x2只需要 16 个)，实际占用率 (Achieved Occupancy)更高。
