Basic Knowledge¶
约 5374 个字 432 行代码 9 张图片 预计阅读时间 32 分钟
Bustub 是一个教学用的 RDBMS,核心组件包括 Parser、Planner、Optimizer、Executor 以及 Storage。CMU15445 这门课的课程作业需要修改上述几乎全部内容,可以让数据库初学者深入理解数据库的工作原理。
Parser¶
Bustub 的 Parser 实际上使用的是 duckdb_libpgquery 的库,负责将 SQL 语句解析成抽象语法树(AST)。在这个阶段,你需要理解 SQL 的基本语法和如何将其转换为 AST。
Bustub 还多了一个 binder 的过程,将 Statement 转换为更具体的语法树(如 InsertStatement),这一步骤会进行类型检查和符号解析。
Planner¶
Planner 负责将 AST 转换为逻辑查询计划(Logical Query Plan)。整个查询计划以树的形式存在,包含了各种操作节点(如 SeqScan、IndexScan、Filter 等)。我们需要知道如何组织这些操作结点,从而让整个计划可以自下而上地执行。
Optimizer¶
Optimizer 负责对查询计划进行优化,主流的数据库优化器一般使用 RBO(基于规则优化)和 CBO(基于成本估算优化)将逻辑计划转变为物理计划(Physical Query Plan)。
但是 Bustub 只有 RBO 优化,优化器优化规则主要包括以下几个方面:
- 谓词下推:将过滤条件尽可能早地应用到数据上,以减少后续操作的数据量。
- 连接顺序优化:通过改变连接操作的顺序来减少中间结果集的大小,从而提高查询效率。
- 索引选择:根据查询条件选择合适的索引来加速数据访问。
Executor¶
Executor 负责执行物理查询计划中的操作节点。它会根据物理查询计划的结构,逐个执行操作,并将结果传递给下一个操作节点。Executor 的实现需要理解每种操作的具体执行逻辑,如如何进行表扫描、索引扫描、连接操作等。
Bustub 并没有支持所有算子,但是支持了多种 Join 算子(如 Nested Loop Join、Nested Index Join、Hash Join 等),并且支持了多种 Scan 算子(如 SeqScan、IndexScan 等)。
Storage¶
Storage 模块负责数据的存储和管理,包括数据页的读写、缓冲池的管理、索引的维护等。
Bustub 的数据存储与 PostgreSQL 一致,使用 Slotted page 进行 tuple 的存储。
/**
* Slotted page format:
* ---------------------------------------------------------
* | HEADER | ... FREE SPACE ... | ... INSERTED TUPLES ... |
* ---------------------------------------------------------
* ^
* free space pointer
*
* Header format (size in bytes):
* ----------------------------------------------------------------------------
* | NextPageId (4)| NumTuples(2) | NumDeletedTuples(2) |
* ----------------------------------------------------------------------------
* ----------------------------------------------------------------
* | Tuple_1 offset+size (4) | Tuple_2 offset+size (4) | ... |
* ----------------------------------------------------------------
*
* Tuple format:
* | meta | data |
*/
同时,Bustub 使用了 B+树作为索引结构,并实现了缓冲池管理器来优化磁盘 I/O 操作。
为了更好地对磁盘进行操作并不影响前台的查询,Bustub 设计了 DiskManager 和 DiskScheduler。DiskManager 负责磁盘的读写操作,而 DiskScheduler 则负责调度这些操作,以确保查询的高效执行。
Multi-Version Concurrency Control (MVCC) + Optimistic Concurrency Control (OCC)¶

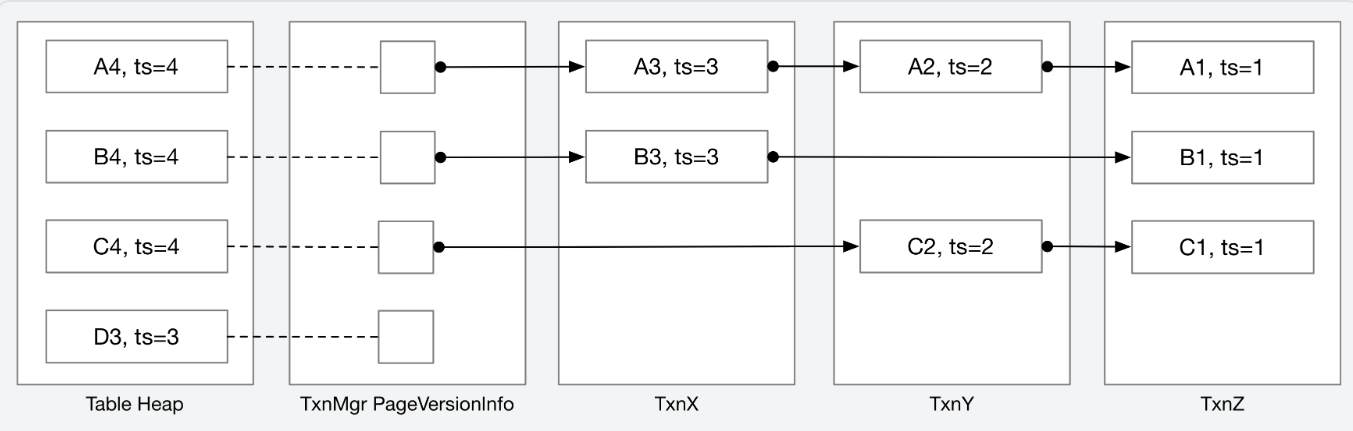

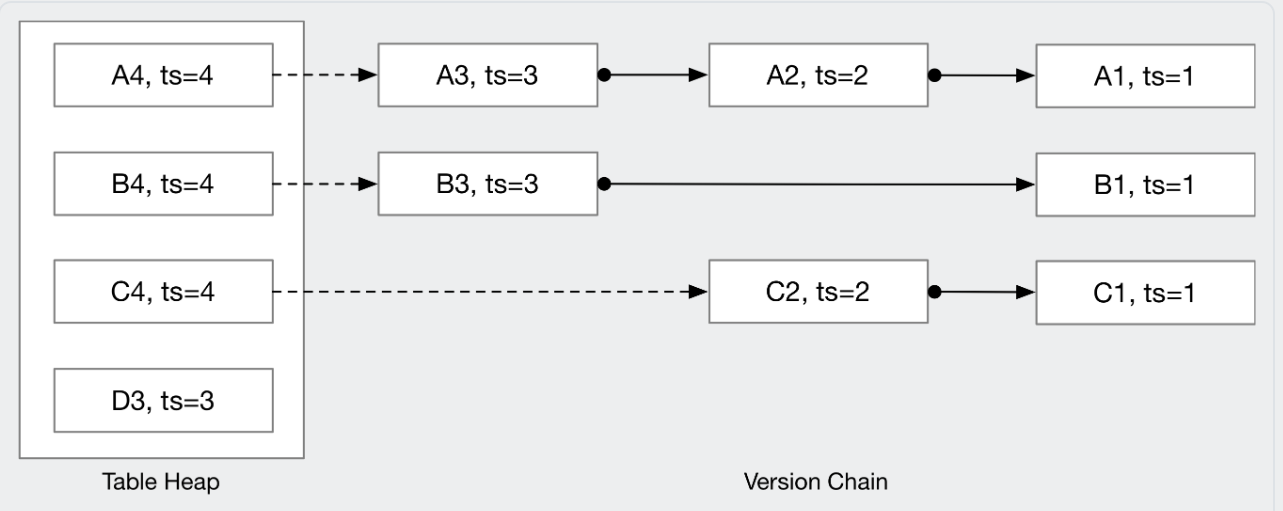

Bustub 本身并没有实现 MVCC,但它提供了一个基本框架需要我们来实现。MVCC 允许多个事务并发执行而不会相互干扰,主要通过版本控制来实现。每个数据项都有一个版本号,事务在读取数据时会检查版本号,以确保读取到的是最新的版本。

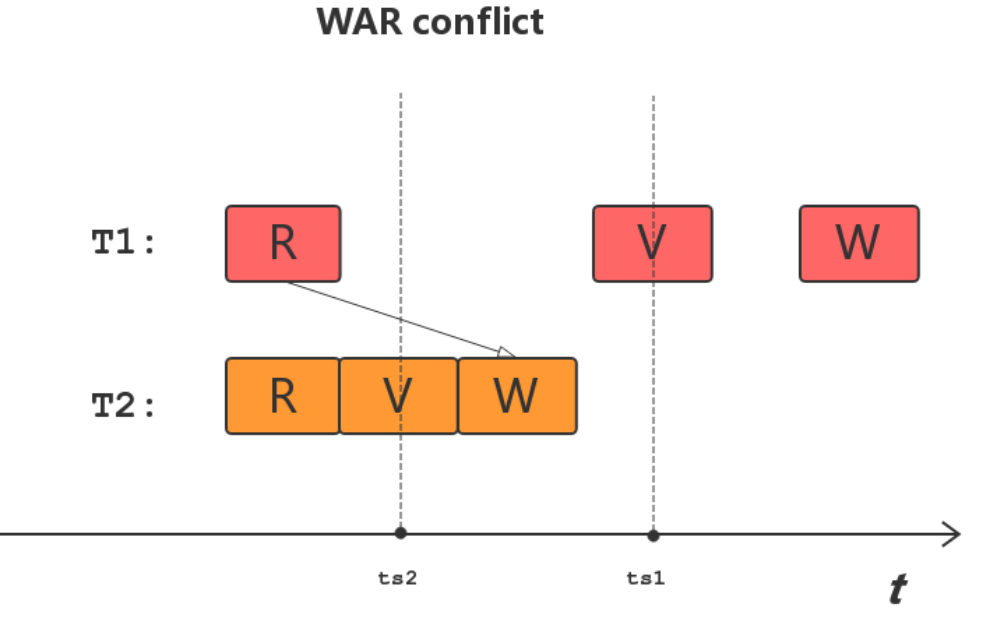

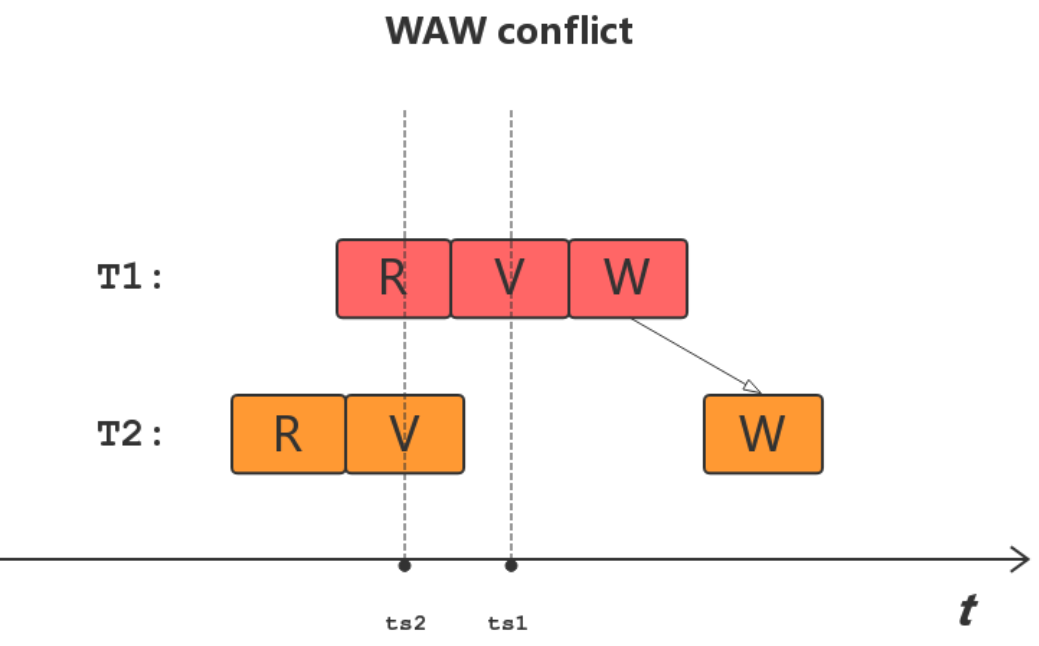

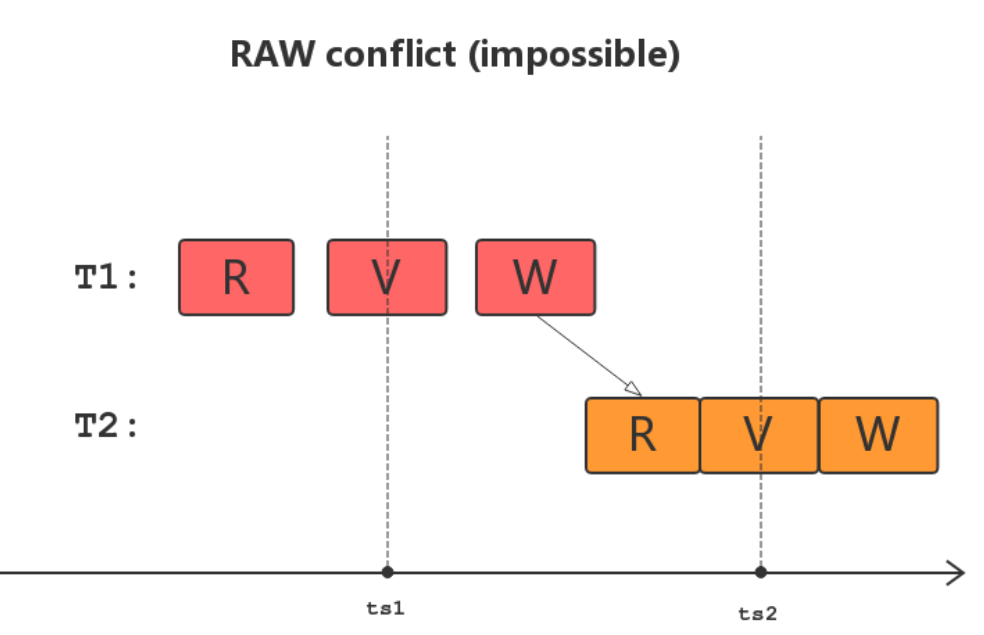

OCC 则是一种乐观的并发控制机制,它假设事务之间不会发生冲突,因此在提交时才进行冲突检测。如果检测到冲突,则回滚事务。Bustub 的 MVCC + OCC 实现了串行化隔离级别,确保事务的执行结果与串行执行的结果一致。
Buffer Pool Manager¶
这个任务实际上包括三个小任务:
- LRU-K Policy
- Disk Scheduler
- Buffer Pool Manager
LRU-K Policy¶
LRU-K 是一种改进的 LRU(Least Recently Used)缓存替换策略,LRU-K 算法会淘汰在替换器中反向 k 距离最大的页帧。反向 k 距离是通过当前时间戳与第 k 次先前访问的时间戳之间的时间差计算的。少于 k 次历史访问的页帧会被赋予+inf 作为其反向 k 距离。如果多个页帧具有+inf 反向 k 距离,替换器会淘汰具有最早整体时间戳的页帧(即记录访问最久远的页帧)。
LRUKReplacer 中维护了一个 unordered_map 存储 frame_id 和其对应的 LRU-K 信息。每个 frame_id 对应一个 LRUKNode 对象,包含了 frame_id、访问次数、访问历史等信息。
class LRUKNode {
private:
/** History of last seen K timestamps of this page. Least recent timestamp stored in front. */
std::list<size_t> history_; // history timestamp
size_t k_{0}; // k times
frame_id_t fid_{INVALID_FRAME_ID}; // frame id
bool is_evictable_{false}; // whether or not can be evicted
};
class LRUKReplacer {
std::unordered_map<frame_id_t, LRUKNode> node_store_;
size_t current_timestamp_{0};
size_t curr_size_{0};
size_t replacer_size_;
size_t k_;
std::mutex latch_;
};
Disk Scheduler¶
磁盘调度器可以被其他组件使用,以将磁盘请求排队,这些请求由一个 DiskRequest 结构体表示。磁盘调度器将维护一个后台工作线程,负责处理调度好的请求。这里的 DiskRequest 里面有一个 std::promise 对象,用于在请求完成时通知等待的线程,但是我们暂时并没有实现成完全异步的,实际上我们可以通过 epoll 等事件通知机制配合 promise 和 future 来实现真正的异步请求。
struct DiskRequest {
/** Flag indicating whether the request is a write or a read. */
bool is_write_;
/**
* Pointer to the start of the memory location where a page is either:
* 1. being read into from disk (on a read).
* 2. being written out to disk (on a write).
*/
char *data_;
/** ID of the page being read from / written to disk. */
page_id_t page_id_;
/** Callback used to signal to the request issuer when the request has been completed. */
std::promise<bool> callback_;
};
void DiskScheduler::StartWorkerThread() {
std::optional<DiskRequest> request;
while (true) {
request = request_queue_.Get();
if (request != std::nullopt) {
if (request->is_write_) {
disk_manager_->WritePage(request->page_id_, request->data_);
request->callback_.set_value(true);
} else if (!request->is_write_) {
disk_manager_->ReadPage(request->page_id_, request->data_);
request->callback_.set_value(true);
}
} else {
break;
}
}
}
Buffer Pool Manager¶
BufferPoolManager 负责使用 DiskScheduler 从磁盘获取数据库页面,并将它们存储在内存中。 BufferPoolManager 还可以根据明确的指示或在需要驱逐页面以腾出空间给新页面时,调度脏页写入磁盘。Bustub 提供了一个名为 FrameHeader 的辅助类,用于管理内存中的帧。所有对页面数据的访问都应通过 FrameHeader 进行。 FrameHeader 有一个名为 GetData 的方法,该方法返回其帧内存的原始指针,而 DiskScheduler / DiskManager 将使用此指针将磁盘上的物理页面内容复制到内存中。
在实现多线程缓冲池管理器时,我们必须注意同步数据访问。这意味着我们不想在缓冲池的不同帧中存在相同页面的多个副本。如果我们允许这种情况,我们会遇到这样的场景:
- 线程 T1 将页 X1 从磁盘加载到缓冲区帧中,并开始修改页 X1 ,我们将这个新版本称为页 X2 。
- 线程 T2 将页 X1 从磁盘加载到不同的缓冲区帧中,并开始修改这个版本的页 X1 ,我们将这个其他修改过的版本称为页 X3 。
- 线程 T2 完成写入并将 X3 写回磁盘。
- 线程 T1 完成写入并将 X2 写回磁盘。
- 数据竞争 ☠️!
因此,Bustub 每次只在内存中保留一页的版本,以防止数据同步竞争。此外,为了防止在线程访问页时将其驱逐,我们在存储该页的帧上维护一个引用计数/固定计数。最后,为了跟踪哪些页存储在哪些帧中,我们还使用哈希映射维护一个页表,该哈希映射将页 ID 映射到帧。
实现¶
这里需要注意的是获取 FrameHeader 中的 rw_latch 前需要释放 bpm_latch,否则会导致死锁。WritePageGuard 和 ReadPageGuard 整个生命周期内都持有 rw_latch。
为了保证对同一页写入和读取的并发安全,我们需要在 BufferPoolManager 中实现一个脏页写入机制。这个机制可以确保在有脏页存在时,其他线程不会读取未写入的脏页。
/** @brief A set of dirty pages that need to be flushed to disk. */
std::unordered_set<page_id_t> dirty_pages_;
/** @brief A mutex to protect the dirty pages set. */
std::mutex flush_mutex_;
/** @brief A condition variable to notify the flusher thread that there are dirty pages to flush. */
std::condition_variable flush_cv_;
操作流程如下:
- 获取 FreeFrame,如果是脏页进行标记并将该页加入到 dirty_pages,脏页刷盘不应该在 bpm_latch 中进行,而是应该在获取到 frame 的 rw_latch 后进行。
- 修改 Buffer Pool Manager 的元数据然后释放 bpm_latch,获取 frame 的 rw_latch。
- 如果是脏页且需要刷盘,将 frame 刷写到磁盘 中,并重置 frame 的状态,然后将脏页从 dirty_pages 中删除,并通知 flusher 线程。
- 等待 flushcv 的通知,直到 dirty_pages 中不包含当前页,然后加载页面到 frame 中。
- 返回 WritePageGuard 或 ReadPageGuard。
Concurrent BPlusTree Index¶
B+树也是按照页面来进行存储的,B+树的每个节点都是一个页面。B+树的节点分为叶子节点和内部节点,叶子节点存储有序的键及其对应的值。而内部节点存储 m 个有序键和 m + 1 个指向其他 B+树页面的子指针(即页面 ID)。
任何时候,每个内部页面的填充率应至少为半满。在删除操作中,两个半满页面可以合并,或者可以将键和指针重新分配以避免合并。在插入操作中,一个满页面可以拆分为两个,或者可以将键和指针重新分配以避免拆分。叶子页面与内部页面一样,对键值对的数量有相同的限制,并且应遵循相同的合并、拆分和重新分配键的操作。
每个 B+树叶子节点/内部页面对应于缓冲池获取的内存页面的内容(即 data_ 部分)。每次从叶子节点或内部页面读取或写入时,必须首先从缓冲池中获取该页面(使用其唯一的 page_id ),将其重新解释转换为叶子节点或内部页面,并在读取或写入后取消固定该页面。
实现¶
使用了乐观锁优化,首先从 root 到 leaf 全部加读锁,如果中间的内部节点或者叶子节点需要分裂或者合并,则释放所有锁,然后从头开始获取写锁,执行正常的插入或删除操作。
使用 Context 来维护了从根节点到叶子节点的路径以及写锁和读锁的集合。可以避免在 B+树节点中维护父节点指针,减小存储开销。
整体并发控制使用 latch crabbing 策略,如果确定当前节点插入不会分裂/删除不会合并,则释放之前的所有写锁,只保留当前节点的锁,直到叶子节点。
Insert¶
- 如果是空树,直接开始新树。
- 从根节点开始一直向下查找叶子节点,获取读锁,如果叶子节点未满,则直接插入。
- 如果叶子节点已满,释放所有读锁,重新从根节点开始查找叶子节点,获取写锁。
- 开始执行递归插入节点直到 B+树达到平衡。
INDEX_TEMPLATE_ARGUMENTS
auto BPLUSTREE_TYPE::OptiInsert(Context *ctx, const KeyType &key, const ValueType &value) -> bool {
ctx->header_page_ = bpm_->WritePage(header_page_id_);
if (IsEmpty(ctx)) {
return StartNewTree(ctx, key, value); // 如果是空树,直接开始新树
}
ctx->ReleaseAllLatch();
auto leaf_page_id = OptiFindLeafPage(ctx, Operation::INSERT, key, comparator_, false, false); // 读锁
// 此时ctx.write_set_中保存这leaf_page的写锁
auto leaf_page = ctx->write_set_.back().AsMut<LeafPage>();
if (leaf_page->GetSize() < leaf_page->GetMaxSize() - 1) {
auto before_insert_size = leaf_page->GetSize();
leaf_page->Insert(key, value, comparator_);
auto new_size = leaf_page->GetSize();
// check leaf node whether it is full or not
// 1. duplicate key
return before_insert_size != new_size;
}
ctx->ReleaseAllLatch();
ctx->header_page_ = bpm_->WritePage(header_page_id_);
auto new_leaf_page_id = FindLeafPage(ctx, Operation::INSERT, key, comparator_, false, false); // 写锁
// 如果找到叶子节点,一定确保ctx.write_set_不为空
BUSTUB_ASSERT(!ctx->write_set_.empty(), "write set is empty");
auto new_leaf_page = ctx->write_set_.back().template AsMut<LeafPage>();
auto before_insert_size = new_leaf_page->GetSize();
new_leaf_page->Insert(key, value, comparator_);
auto new_size = new_leaf_page->GetSize();
// check leaf node whether it is full or not
// 1. duplicate key
if (before_insert_size == new_size) {
return false;
}
// 2. leaf node is not full
if (new_size < new_leaf_page->GetMaxSize()) {
return true;
}
// 3. leaf node is full
auto ret = SplitLeaf(ctx);
auto new_key = ret.new_key_;
auto new_page_id = ret.new_page_id_;
InsertIntoParent(ctx, new_leaf_page_id, new_key, new_page_id, 0);
return true;
}
Remove¶
- 首先先获取读锁,找到叶子节点。
- 如果叶子节点未满,则直接删除。
- 如果叶子节点已满,释放所有读锁,重新从根节点开始查找叶子节点,获取写锁。
- 开始执行递归删除节点直到 B+树达到平衡。
- 删除时我们这里先进行 Redistribute,如果 Redistribute 失败,则进行 Coalesce。
- Redistribute 是将当前节点和兄弟节点的键值对进行重新分配,保证两个节点的键值对数量都大于等于最小值。
- Coalesce 是将当前节点和兄弟节点合并,保证两个节点的键值对数量都大于等于最小值。
- 如果当前节点是根节点且只有一个子节点,则将根节点删除,子节点作为新的根节点,树高度减一。
INDEX_TEMPLATE_ARGUMENTS
void BPLUSTREE_TYPE::OptiRemove(Context *ctx, const KeyType &key) {
ctx->header_page_ = bpm_->WritePage(header_page_id_);
if (IsEmpty(ctx)) {
return;
}
ctx->ReleaseAllLatch();
auto leaf_page_id = OptiFindLeafPage(ctx, Operation::REMOVE, key, comparator_, false, false);
auto leaf_page = ctx->write_set_.back().AsMut<LeafPage>();
if (leaf_page->GetSize() > leaf_page->GetMinSize()) {
leaf_page->RemoveAndDeleteRecord(key, comparator_);
return;
}
ctx->ReleaseAllLatch();
ctx->header_page_ = bpm_->WritePage(header_page_id_);
auto new_leaf_page_id = FindLeafPage(ctx, Operation::REMOVE, key, comparator_, false, false);
if (leaf_page_id == INVALID_PAGE_ID) {
return;
}
DeleteEntry(ctx, key, -1, new_leaf_page_id, 0);
}
INDEX_TEMPLATE_ARGUMENTS
auto BPLUSTREE_TYPE::DeleteEntry(Context *ctx, const KeyType &key, int delete_index, page_id_t current_page_id,
int recursive_level) -> bool {
if (ctx->IsRootPage(current_page_id)) {
AdjustRoot(ctx);
return true;
}
// ...
bool redistribute = Redistribute(ctx, old_page_index, sibling_index, recursive_level, parent_key);
if (!redistribute) {
if (old_page_index != 0) {
coalesec = Coalesce(ctx, sibling_index, true, recursive_level, parent_key);
} else {
coalesec = Coalesce(ctx, sibling_index, false, recursive_level, parent_key);
}
}
return true;
}
Search¶
- 从根节点开始,获取读锁,向下查找叶子节点。
- 如果找到叶子节点,则返回叶子节点中的值。
Iterator¶
需要注意 BPlusTree 的 Begin()和 End()方法在后面 IndexScan 算子中会用到,所以我们这里设计 IndexIterator 里面包含一个 ReadPageGuard,用于在迭代器中读取叶子节点的内容。
- End()方法的迭代器里面实际上没有内容,所以我们在 IndexIterator 中使用 std::optional
来表示是否有叶子节点的内容。
INDEX_TEMPLATE_ARGUMENTS
class IndexIterator {
private:
// add your own private member variables here
BufferPoolManager *bpm_;
std::optional<ReadPageGuard> leaf_page_guard_;
int index_;
};
INDEX_TEMPLATE_ARGUMENTS
auto BPLUSTREE_TYPE::Begin(const KeyType &key) -> INDEXITERATOR_TYPE {
Context ctx;
FindLeafPage(&ctx, Operation::SEARCH, key, comparator_, false, false);
auto *leaf_page = ctx.read_set_.back().As<LeafPage>();
auto index = leaf_page->KeyIndex(key, comparator_);
return INDEXITERATOR_TYPE(bpm_, std::optional<ReadPageGuard>(std::move(ctx.read_set_.back())), index);
}
INDEX_TEMPLATE_ARGUMENTS
auto BPLUSTREE_TYPE::End() -> INDEXITERATOR_TYPE {
return INDEXITERATOR_TYPE(bpm_, std::nullopt, 0);
}
SQL support¶
Slotted page 的整体布局,其中 tuple meta 中包含了事务的时间戳和删除标记。Tuple 结构体包含了 RID 和数据部分。
我们这里的 DELETE 操作实际上是将 tuple 的 isdeleted 标记为 true,而不是直接删除 tuple。这样可以实现 MVCC 的多版本并发控制。后面实现 MVCC 时,我们会有后台 GC 线程来清理这些被删除且不再被其他事务引用的 tuple。
/**
* Slotted page format:
* ---------------------------------------------------------
* | HEADER | ... FREE SPACE ... | ... INSERTED TUPLES ... |
* ---------------------------------------------------------
* ^
* free space pointer
*
* Header format (size in bytes):
* ----------------------------------------------------------------------------
* | NextPageId (4)| NumTuples(2) | NumDeletedTuples(2) |
* ----------------------------------------------------------------------------
* ----------------------------------------------------------------
* | Tuple_1 offset+size (4) | Tuple_2 offset+size (4) | ... |
* ----------------------------------------------------------------
*
* Tuple format:
* | meta | data |
*/
struct TupleMeta {
/** the ts / txn_id of this tuple. In project 3, simply set it to 0. */
timestamp_t ts_;
/** marks whether this tuple is marked removed from table heap. */
bool is_deleted_;
};
class Tuple {
RID rid_{}; // if pointing to the table heap, the rid is valid
std::vector<char> data_;
};
Hash Join¶
Hash Join 是一种基于哈希表的连接算法,主要用于连接两个关系(表)。它的基本思路是将其中一个关系(通常是较小的关系)构建成哈希表,然后扫描另一个关系,使用哈希表来查找匹配的记录。
HashTable 的构建在该算子的初始化阶段,存储右侧算子的结果。执行阶段则是对左侧算子的结果进行扫描,并使用哈希表来查找匹配的记录。
void HashJoinExecutor::Init() {
// 1. init child executors
left_child_executor_->Init();
right_child_executor_->Init();
// 2. build hash table for right table
Tuple right_tuple{};
RID right_rid;
while (right_child_executor_->Next(&right_tuple, &right_rid)) {
HashJoinKey key = GetRightJoinKey(&right_tuple);
// jht_ 是 HashJoinTable 的实例,存储了右表的哈希表
jht_->Insert(key, right_tuple);
}
}
auto HashJoinExecutor::Next(Tuple *tuple, RID *rid) -> bool {
if (!results_.empty()) {
*tuple = results_.front();
*rid = RID{1, 0};
results_.pop_front();
return true;
}
auto left_schema = left_child_executor_->GetOutputSchema();
auto right_schema = right_child_executor_->GetOutputSchema();
while (left_child_executor_->Next(tuple, rid)) {
auto left_hash_key = GetLeftJoinKey(tuple);
if (jht_->GetValue(left_hash_key) != nullptr) {
for (const auto &right_tuple : *jht_->GetValue(left_hash_key)) {
std::vector<Value> values;
for (uint32_t i = 0; i < left_schema.GetColumnCount(); i++) {
values.emplace_back(tuple->GetValue(&left_schema, i));
}
for (uint32_t i = 0; i < right_schema.GetColumnCount(); i++) {
values.emplace_back(right_tuple.GetValue(&right_schema, i));
}
results_.emplace_back(Tuple{values, &GetOutputSchema()});
}
} else if (plan_->GetJoinType() == JoinType::LEFT) {
std::vector<Value> values;
for (uint32_t i = 0; i < left_schema.GetColumnCount(); i++) {
values.emplace_back(tuple->GetValue(&left_schema, i));
}
for (uint32_t i = 0; i < right_schema.GetColumnCount(); i++) {
values.emplace_back(ValueFactory::GetNullValueByType(right_schema.GetColumn(i).GetType()));
}
results_.emplace_back(Tuple{values, &GetOutputSchema()});
}
// 直到这次的left_tuple与right_tuples匹配的数组都被遍历完才会继续下一次的left_tuple
if (!results_.empty()) {
*tuple = results_.front();
*rid = RID{1, 0};
results_.pop_front();
return true;
}
}
return false;
}
External Merge Sort¶
External Merge Sort 是一种外部排序算法,主要用于处理无法完全加载到内存中的大数据集。它的基本思路是将数据分成多个小块,每个小块在内存中进行排序,然后将这些已排序的小块合并成一个大的有序结果。
- 我们这里使用 2-way merge sort,使用 MergeSortRun 来表示一个已排序的小块。每个 MergeSortRun 包含一个当前排好序 tuple 的迭代器。
- 所有的排序工作在 Init 阶段完成,Next 方法只需要从最后的排序结果中读取数据。
template <size_t K>
void ExternalMergeSortExecutor<K>::Init() {
child_executor_->Init();
// 1. 生成初始的mergesortrun
auto *bpm = exec_ctx_->GetBufferPoolManager();
// ...
while (child_executor_->Next(&child_tuple, &child_rid)) {
auto sort_key = GenerateSortKey(child_tuple, plan_->GetOrderBy(), GetOutputSchema());
buffer.emplace_back(SortEntry{sort_key, child_tuple});
if (buffer.size() == max_tuples_per_page) {
task_nums++;
// 将buffer中的数据flush到一个新的MergeSortRun中
thread_pool_->Enqueue([=]() {
FlushBufferToRun(buffer, bpm, max_tuples_per_page, tuple_length, runs_);
task_nums_.fetch_add(1);
});
buffer.clear();
}
}
// 未满一页也需要flush
if (!buffer.empty()) {
task_nums++;
thread_pool_->Enqueue([=]() {
FlushBufferToRun(buffer, bpm, max_tuples_per_page, tuple_length, runs_);
task_nums_.fetch_add(1);
});
buffer.clear();
}
// 同步IO线程,保证所有的page都是排好序的
while (task_nums != task_nums_.load()) {
}
task_nums_.store(0);
// 2. merge all runs
while (runs_.size() > 1) {
std::vector<MergeSortRun> new_runs;
// 2-way external merge sort
for (size_t i = 0; i < runs_.size(); i += 2) {
if (i + 1 < runs_.size()) {
Merge2Runs(runs_[i], runs_[i + 1], bpm, max_tuples_per_page, tuple_length, new_runs);
} else {
new_runs.emplace_back(runs_[i]);
}
}
runs_ = std::move(new_runs);
}
// 3. read the last run
if (!runs_.empty()) {
current_iterator_ = runs_[0].Begin();
end_iterator_ = runs_[0].End();
is_inited_ = true;
} else {
current_iterator_ = {};
end_iterator_ = {};
}
}
Multi-version Concurrency Control And Optimistic Concurrency Control (MVOCC)¶
MVCC 保证可重复读,MVCC 配合行锁+间隙锁(MYSQL 使用)或者 MVCC 配合乐观锁(PostgreSQL 使用)可以保证串行化隔离级别。Bustub 实现的是 MVCC + OCC 实现串行化隔离级别。
Transaction Manager¶
TransactionManager 是全局实例,负责管理所有事务的生命周期。它提供了事务的开始、提交和回滚等操作。
PageVersionInfo 用于存储每个页面的版本信息,包括之前的版本链接。UndoLink 用于存储撤销日志的链表,UndoLog 则是具体的撤销日志内容,最后一个 UndoLink 的 TxnId 为 INVALID_TXN_ID,表示该版本是最新的。
/**
* TransactionManager keeps track of all the transactions running in the system.
*/
class TransactionManager {
public:
/**
* Begins a new transaction.
* @param isolation_level an optional isolation level of the transaction.
* @return an initialized transaction
*/
auto Begin(IsolationLevel isolation_level = IsolationLevel::SNAPSHOT_ISOLATION) -> Transaction *;
/**
* Commits a transaction.
* @param txn the transaction to commit, the txn will be managed by the txn manager so no need to delete it by
* yourself
*/
auto Commit(Transaction *txn) -> bool;
/**
* Aborts a transaction
* @param txn the transaction to abort, the txn will be managed by the txn manager so no need to delete it by yourself
*/
void Abort(Transaction *txn);
/** @brief Stop-the-world garbage collection. Will be called only when all transactions are not accessing the table
* heap. */
void GarbageCollection();
/** protects txn map */
std::shared_mutex txn_map_mutex_;
/** All transactions, running or committed */
std::unordered_map<txn_id_t, std::shared_ptr<Transaction>> txn_map_;
struct PageVersionInfo {
/** protects the map */
std::shared_mutex mutex_;
/** Stores previous version info for all slots. Note: DO NOT use `[x]` to access it because
* it will create new elements even if it does not exist. Use `find` instead.
*/
std::unordered_map<slot_offset_t, UndoLink> prev_link_;
};
/** protects version info */
std::shared_mutex version_info_mutex_;
/** Stores the previous version of each tuple in the table heap. Do not directly access this field. Use the helper
* functions in `transaction_manager_impl.cpp`. */
std::unordered_map<page_id_t, std::shared_ptr<PageVersionInfo>> version_info_;
/** Stores all the read_ts of running txns so as to facilitate garbage collection. */
Watermark running_txns_{0};
/** Only one txn is allowed to commit at a time */
std::mutex commit_mutex_;
/** The last committed timestamp. */
std::atomic<timestamp_t> last_commit_ts_{0};
/** Catalog */
Catalog *catalog_;
std::atomic<txn_id_t> next_txn_id_{TXN_START_ID};
};
Tuple Storage¶
BusTub 将事务数据存储在三个地方:表堆、事务管理器和每个事务的工作空间中。表堆始终包含最新的元组数据。事务管理器存储每个元组的最新撤销日志的指针 ( PageVersionInfo )。事务存储它们创建的撤销日志(UndoLog),这些日志记录了事务如何修改元组。
- 要在一个给定的读时间戳下检索一个元组,你需要 (1) 获取所有在该时间戳之后发生的修改(即撤销日志),以及 (2) 从元组的最新版本中回滚这些修改(“撤销”撤销日志),以恢复该元组的过去版本。

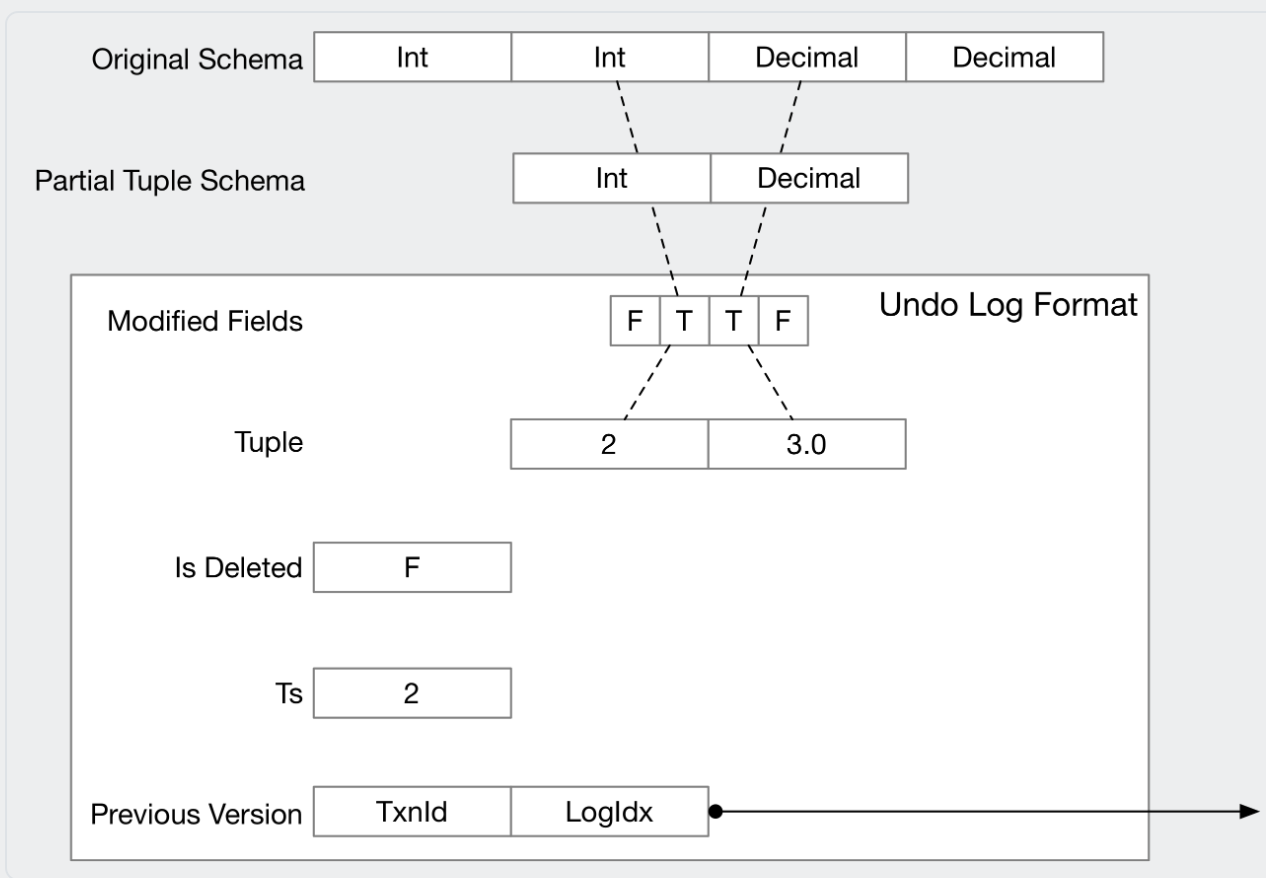

UndoLog¶
时间戳( ts )是指这个 UndoLog 对应的提交时间戳。我们还存储了一个指向下一个 UndoLog 的链接( prev_version 通过 UndoLink 存储)。如果一个 UndoLog 是版本链中的最后一个,TxnId(在代码中对应 prevtxn )将被设置为 INVALID_TXN 。
Garbage Collection¶
需要遍历表堆和版本链,以识别仍可被具有最低读时间戳的事务访问的撤销日志。如果事务已提交/中止,并且不包含对具有最低读时间戳的事务可见的任何撤销日志,可以直接将其从事务映射中移除。

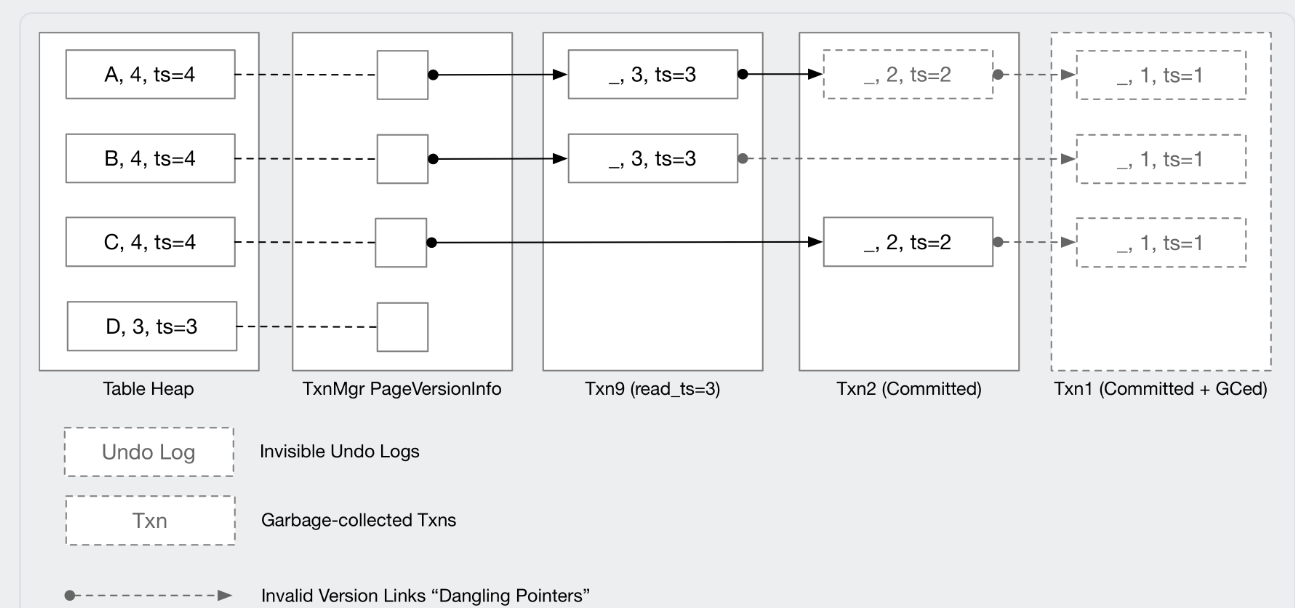

下面的例子说明了当水位时间戳为 3 时,我们已经有 txn1 、 txn2 和 txn9 提交的情况。
- txn1 的撤销日志不再可访问,因为所有提交时间戳为 1 的撤销日志都被提交时间戳小于或等于 3 的更新覆盖了。因此我们可以直接删除 txn1 。
- txn2 的元组(A, 2)的撤销日志不可访问,但其元组(C, 2)的撤销日志仍然可访问,因为没有额外的更新,所以我们现在不能删除它。

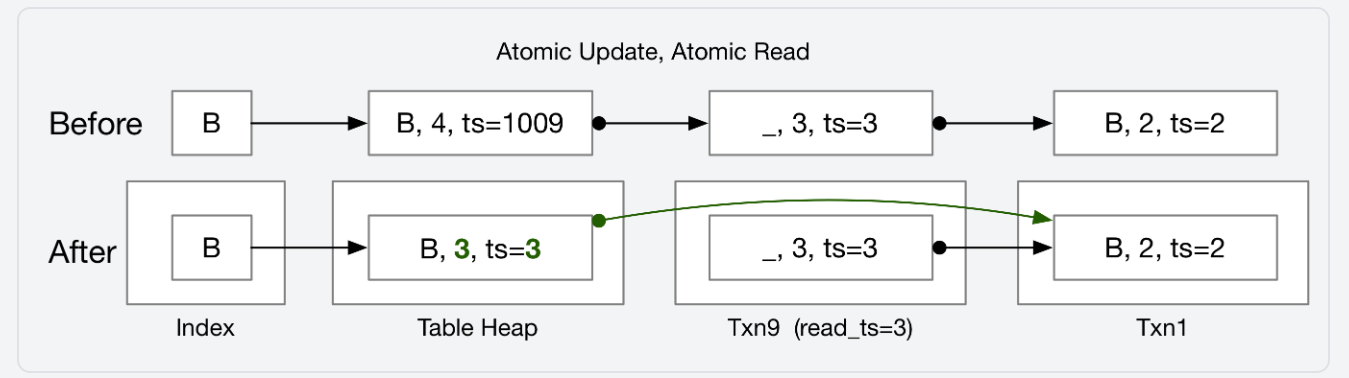

Abort¶
进入 TAINTED 状态的事务会导致其他事务在写冲突的元组上中止。当中止一个事务时,我们应该撤销这个修改,以便其他事务可以写入元组。
中止 txn9 将原子性地将撤销链接链接到前一个版本并更新表堆。我们使用 UpdateTupleAndUndoLink / GetTupleAndUndoLink 来原子性地更新/读取元组和撤销链接。
Trasaction¶
Transaction 是事务对象,包含一个读取时间戳和一个提交时间戳。事务的状态由 TransactionState 枚举类型表示,可能的状态包括 RUNNING、COMMITTED 和 TAINTED 。
写集合和扫描谓词集合用于 OCC 判断事务与在我读取时间戳之前的事务是否存在冲突。写集合存储了事务修改的元组的 RID,而扫描谓词集合存储了事务读取的元组的谓词。
/**
* Transaction tracks information related to a transaction.
*/
class Transaction {
// The below fields should be ONLY changed by txn manager (with the txn manager lock held).
/** The state of this transaction. */
std::atomic<TransactionState> state_{TransactionState::RUNNING};
/** The read ts */
std::atomic<timestamp_t> read_ts_{0};
/** The commit ts */
std::atomic<timestamp_t> commit_ts_{INVALID_TS};
/** The latch for this transaction for accessing txn-level undo logs, protecting all fields below. */
std::mutex latch_;
/**
* @brief Store undo logs. Other undo logs / table heap will store (txn_id, index) pairs, and therefore
* you should only append to this vector or update things in-place without removing anything.
*/
std::vector<UndoLog> undo_logs_;
/** stores the RID of write tuples */
std::unordered_map<table_oid_t, std::unordered_set<RID>> write_set_;
/** store all scan predicates */
std::unordered_map<table_oid_t, std::vector<AbstractExpressionRef>> scan_predicates_;
// The below fields are set when a txn is created and will NEVER be changed.
/** The isolation level of the transaction. */
const IsolationLevel isolation_level_;
/** The thread ID which the txn starts from. */
const std::thread::id thread_id_;
/** The ID of this transaction. */
const txn_id_t txn_id_;
};
TimeStamp¶
在 BusTub 中,每个事务将被分配两个时间戳:一个读取时间戳和一个提交时间戳。
- 当事务开始时,它将被分配一个读取时间戳,该时间戳等于最近提交的事务的提交时间戳。从高层次来看,你可以将其理解为记录数据库中最新原子写入的时间戳。读取时间戳决定了事务可以安全且正确读取哪些数据。换句话说,读取时间戳决定了当前事务可以看到的元组的最新版本。
- 当事务提交时,它将被分配一个单调递增的提交时间戳。提交时间戳决定了事务的序列化顺序。由于这些提交时间戳是唯一的,我们也可以通过提交时间戳唯一地识别已提交的事务。
Generate UndoLog¶
需要考虑三种情况:
-
更新:在这种情况下,基于基础元组和目标元组生成 UndoLog 。如果这不是该事务中的第一次更新,则通过 GenerateUpdatedUndoLog 将其与原始 UndoLog 合并。请注意,每个事务最多应保留一个针对每个 RID 的撤销日志。如果事务需要两次更新元组,它应该只更新基础元组及其当前的撤销日志。
-
删除:如果不是当前事务修改,生成新 UndoLog;如果是当前事务修改,则需要将元数据更新为删除状态,并 UpdateUndoLog 保证每个 tuple 对每个事务只有一个 UndoLog。
-
插入:tuple 被当前事务删除,但是索引还存在,更新 tuple 元数据以及 Undolog;如果被另一事务删除,需要生成新的 undolog 插入到 undo_link 中。
Optimistic Concurrency Control¶
Optimistic Concurrency Control (OCC) 是一种乐观的并发控制机制,主要用于处理事务之间的并发冲突。它的基本思路是允许事务在没有锁的情况下执行,直到提交时才检查是否存在冲突。
所谓的冲突检测, 就是验证 timestamp ordering 决定的事务执行顺序和 data dependence 决定的事务执行顺序是否存在矛盾
WAW(write-after-write)¶
也叫做 output dependence, T1.write → T2.write => T1 → T2;
如果两个事务都提交, 则先提交的事务(T2) overwrite 后提交的事务(T1)的结果 , i.e. Lost Update.
WAR(write-after-read):¶
也叫做 anti-dependence, T1.read → T2.write => T1 → T2;
如果两个事务都提交, 则先提交的事务(T2)的结果对后提交的事务(T1)不可见, 后提交的事务(T1)依然根据 Stale 记录修改数据库, 导致先提交事务(T2)的结果被覆盖而丢失. i.e. Lost Update.
RAW(read-after-write):¶
也叫做 flow dependence, T1.write → T2.read => T1 → T2
所以不可能出现 RAW 冲突.
Bustub OCC 实现¶
- 不需要验证只读事务,因为 RAW 冲突不可能发生。
- 收集所有在当前事务的读时间戳之后提交的事务。我们将这些事务称为“冲突事务”。(WAR/WAW Conflict)
- 对于每个元组,遍历其版本链以验证当前事务是否读取了任何“幽灵”。你可以收集所有在事务读时间戳之前的撤销日志。然后逐个重放以检查交集。
- 对于版本链中的每个更新:
- 对于插入操作,你应该检查新元组是否满足当前事务的任何扫描谓词。如果满足,则中止。
- 对于删除操作,你应该检查被删除的元组是否满足当前事务的任何扫描谓词。如果满足,则中止。
- 存在一种边缘情况,即一个事务插入然后删除一个元组,这会在表堆中留下一个删除标记。这种情况应该被视为无操作,而不是删除。
- 对于更新操作,你应该检查“旧图像”和“新图像”。如果其中任何一个与当前事务的扫描谓词中的任何一个重叠,就中止。- 考虑这样一种情况:一个事务修改了一个元组,但随后又将其撤销,这会留下一个撤销日志,其中某些列被更新为相同的值。在这种情况下,你仍然应该将其处理为相同的更新,而不是忽略它,并在必要时中止事务。
- 然而,如果存在两个事务,第一个事务将值从 X 修改为 Y,然后第二个事务将 Y 修改为 X,那么当有一个事务 txn3 在 txn1 开始之前启动,并在 txn2 提交之后提交时,你仍然应该检测到 X 发生了变化所引发的冲突。
