CUDA Performance Checklist¶

约 2015 个字 51 行代码 4 张图片预计阅读时间 11 分钟

2026-04-092026-04-09

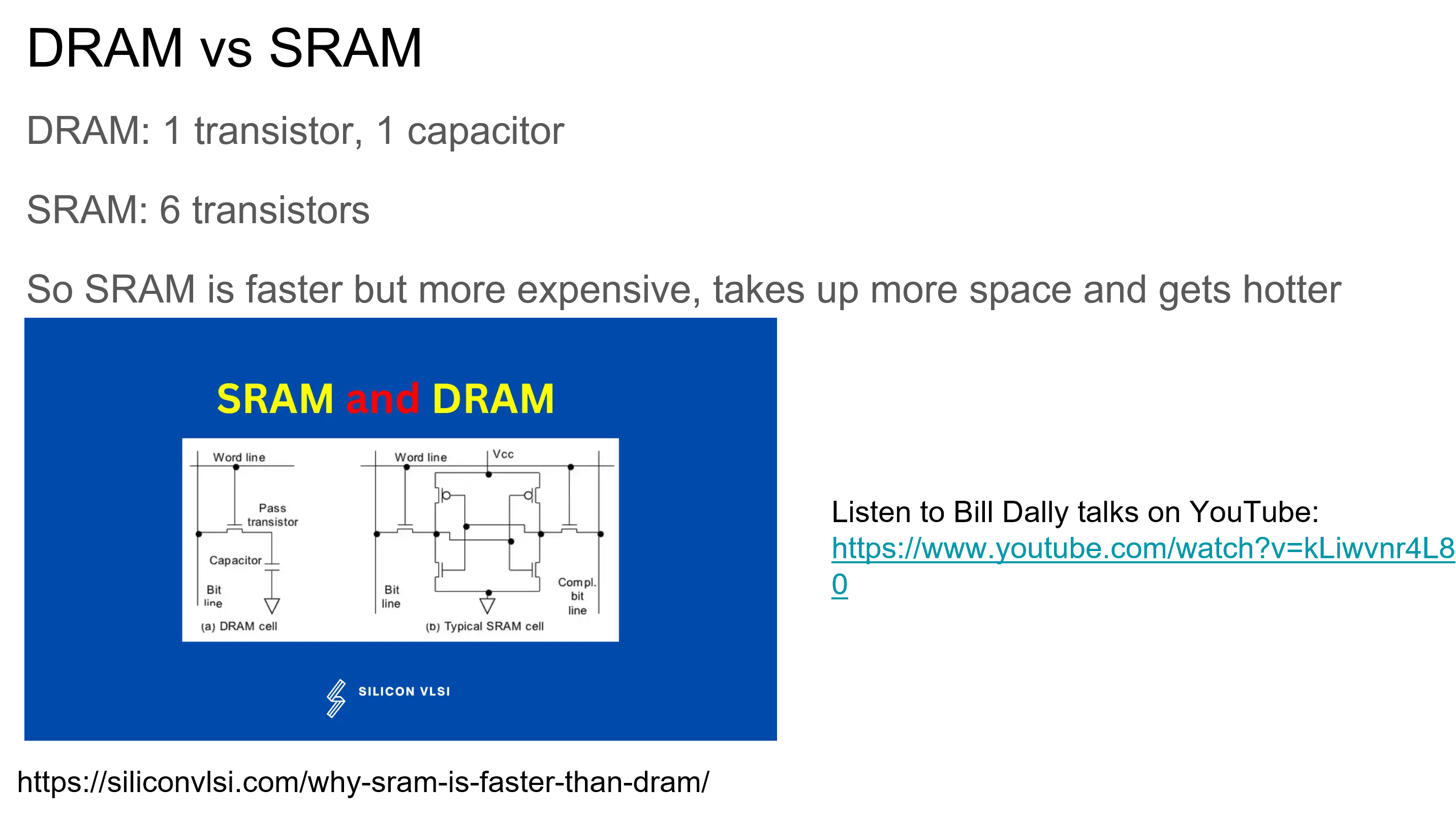

DRAM vs SRAM¶

- DRAM由1个晶体管和1个电容器构成；SRAM: 由6个晶体管构成
- SRAM 比 DRAM 更快，但也更贵；SRAM 占用更多空间且发热更多；实际上SRAM就对应了GPU的Shared Memory，而DRAM对应的则是Shared Memory。

Performance Checklist¶

合并全局内存访问（Coalesced Global Memory Access）
最大化占用率（Maximize occupancy）
理解是内存受限还是计算受限（Understand if memory or compute bound）
最小化线程分化（Minimize control divergence）
Tiling以更好的重用数据（Tiling of reused data）
私有化（Privatization）
使用Shared Memory/寄存器优化全局内存读取
Thread Coarsening
一个线程应该完成多少任务，一般情况下我们让一个线程完成的任务尽量少，但是在Compute Bound情况下，让一个线程执行更多的工作可以让程序运行得更快。
使用更好的数学方法重写算法（Rewrite your algorithm using better math）
like Flash Attention

Memory Latencies¶

不同类型内存的访问延迟（以时钟周期为单位）：

全局内存（Global memory）: 290 cycles
L2 缓存: 200 cycles
L1 缓存: 33 cycles
共享内存（Shared Memory）: 读取23 cycles，写入19 cycles

吞吐量（Throughput）和延迟（Latency）的对比：
- 吞吐量容易提高，但延迟却很难降低。
- 举例说明：即使你可以并行使用80条电话线，每条线传输一个比特，但100毫秒的延迟仍然存在。
- 量化（Quantization）技术：
- 用于减少数据包大小的一种方法。
- 例如，Bolo（可能是某个系统或协议）尽可能使用字节（byte）而不是16位或32位字来减少数据包大小

Memory Coalescing¶

我们无法减少延迟，但可以通过读取连续的内存元素来隐藏延迟。Slides建议在进行案例研究时要关注以下三个方面：

DRAM Throughput（DRAM吞吐量）
Duration（持续时间）
L1 cache

Example: Coalesced vs Non-Coalesced Access¶

定义了两个CUDA kernel：
copyDataNonCoalesced kernel：非合并内存访问模式，以非连续的方式读取输入数组（使用 (index * 2) % n 作为索引），这种访问模式会导致非合并的内存访问，可能降低性能。
copyDataCoalesced kernel：合并内存访问模式，以连续的方式读取输入数组（直接使用 index 作为索引），这种访问模式允许合并内存访问，可以提高性能。
主函数：
分配统一内存（Unified Memory）用于输入和输出数组，初始化输入数组。
设置CUDA网格和块的大小，分别运行非合并和合并的kernel，在每次kernel执行后使用 cudaDeviceSynchronize() 确保GPU操作完成

C++

__global__ void copyDataNonCoalesced(float *in, float *out, int n) {
    int index = blockIdx.x * blockDim.x + threadIdx.x;
    if (index < n) {
        out[index] = in[(index * 2) % n];
    }
}

__global__ void copyDataCoalesced(float *in, float *out, int n) {
    int index = blockIdx.x * blockDim.x + threadIdx.x;
    if (index < n) {
        out[index] = in[index];
    }
}

- 对于copyDataCoalesced kernel来说，DRAM内存吞吐量是82%，L1 Cache的吞吐量大约是37%，执行时间是558us。
- 对于copyDataNonCoalesced kernel来说，DRAM内存吞吐量大约是89%，L1 Cache的吞吐量是30%，kernel的执行时间是764us。

我们可以看到合并内存访问的kernel是有明显的性能提升的。可以预见，随着输入数据量的增大合并内存访问的优势会更明显。
- ncu的结果里面还提示计算的理论occupancy（100.0%）和实测的实际occupancy占用（77%）之间的差异可能是由于 kernel 执行期间的warp调度开销或工作负载不平衡导致的。
- 在同一kernel 的不同块之间以及块内的不同 warps 之间都可能发生负载不平衡。
- 把上面程序中的int blockSize = 128改成int blockSize = 1024再次用ncu profile，可以发现occupancy提升到了85.94%。

Occupancy¶

两种quantization问题：
a) Tile quantization：矩阵维度不能被线程块Tile大小整除。
b) Wave quantization：Tile总数不能被GPU上的SM（流多处理器）数量整除。
性能图表比较和分析：
左图(a)：cuBLAS v10 上 NN GEMM 的性能
右图(b)：cuBLAS v11 上 NN GEMM 的性能
两图都是在 M = 1024, N = 1024 的矩阵维度下进行的测试
左图(a)显示性能呈现明显的阶梯状，有大幅波动。
右图(b)显示性能波动较小，整体更加平滑。我们可以看到cuBLAS v11 可能采用了更好的调度策略或优化技术，减少了由于Tile和Wave Quantization 导致的性能波动。

CUDA Occupancy calculator工具可以帮我们自动计算达到更好Occupancy的kernel启动参数
这时会出现新的问题

警告（WRN）：内存利用率高于计算利用率：请查看内存工作负载分析部分以识别DRAM瓶颈。检查内存重放（合并）指标，以确保您正在有效利用传输的字节。同时考虑是否可以通过每次内存访问执行更多工作（kernel融合）或是否有可以（重新）计算的值。

Roofline¶

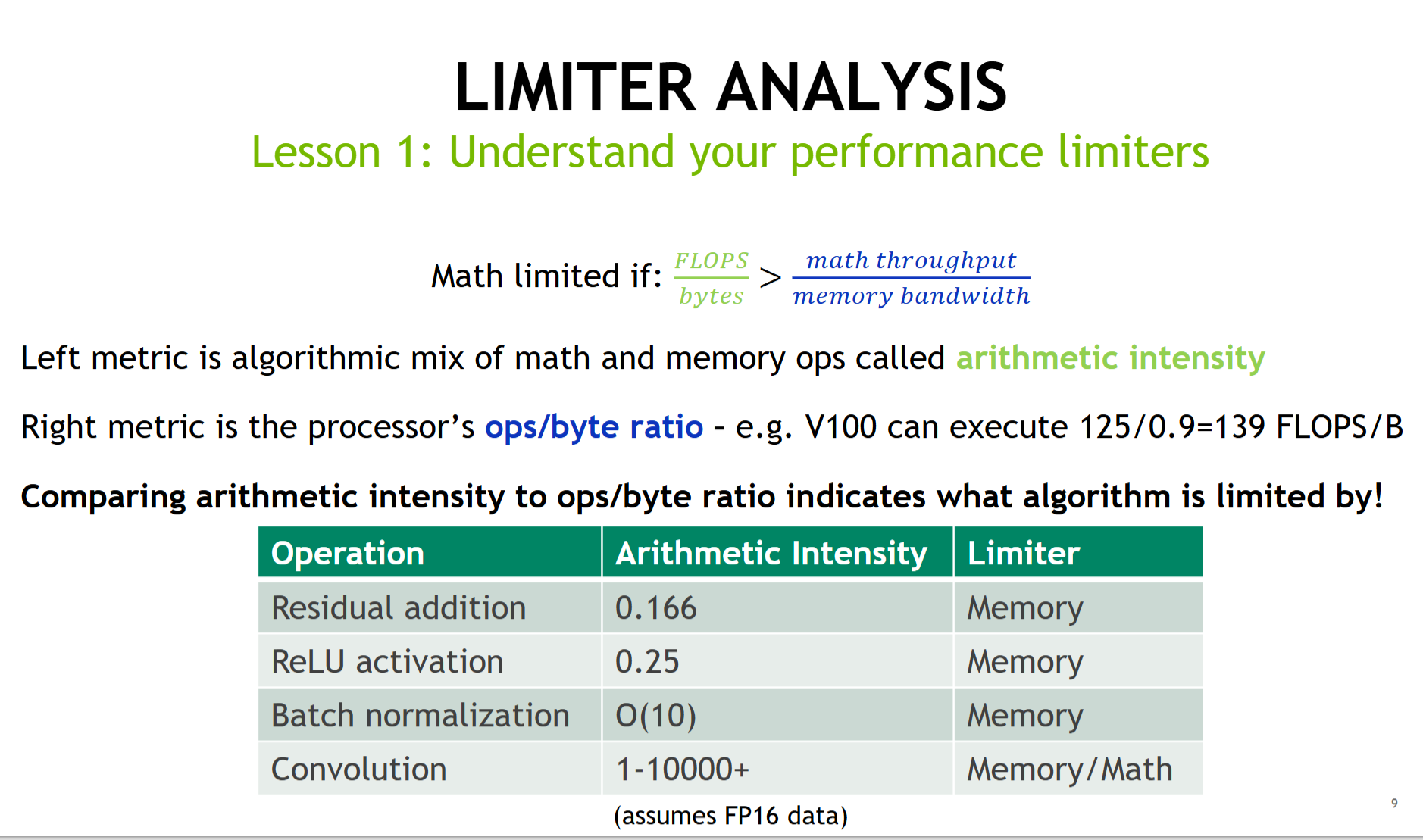

左侧指标是数学运算和内存操作的算法混合，称为算术强度。
右侧指标是处理器的ops/byte比率。例如，V100 GPU可以执行125/0.9=139 FLOPS/B。
比较算术强度和ops/byte比率可以指出算法受什么因素限制。

下面还给出了操作类型及其算术强度表格：
- Large GEMM（大规模矩阵乘法）：受数学运算限制
- Other GEMM（其他矩阵乘法）：受内存运算限制
- Residual addition（残差加法）：0.166，受内存限制
- ReLU activation（ReLU激活）：0.25，受内存限制
- Batch normalization（批量归一化）：O(10)，受内存限制
- Convolution（卷积）：1-10000+（假设FP16数据），可能受内存或数学运算限制

Example¶

V100 上计算 linear layer 的性能分析：
输入矩阵维度：M = 512, K = 1024, N = 4096

\[ \begin{aligned} arithmetic \space intensity&=\frac{MAC}{Bytes} \\ &= \frac{2MKN}{2(MK+KN+MN)} \\ &= \frac{2\cdot(512\cdot1024\cdot4096)}{2\cdot(512\cdot1024+1024\cdot4096+512\cdot4096)}\\ &\approx 315 \end{aligned} \]

$$
ops/byte =\frac{125}{0.9} \approx 139
$$
- 矩阵乘法的算术强度为 315，大于 V100 PCle 的 139。因此，在 V100 PCle 上，该矩阵乘法受到算术限制，即 GPU 将被充分利用

TL;DR¶

带宽受限的kernel（Bandwidth Bound Kernels）优化策略：
Fuse（融合）：合并多个操作以减少内存访问
Quantize（量化）：使用更小的数据类型来减少内存传输
Compile（编译）：可能指使用特定的编译技术来优化内存访问模式
计算受限的kernel（Compute Bound Kernels）优化策略：
Write a better algorithm（编写更好的算法）：这意味着需要从算法层面进行优化
量化：在计算受限的情况下，量化可以减少计算量，从而提高性能，但会损失精度（trade-off）
Tensor Core：利用GPU的Tensor Core来加速计算，特别是在深度学习任务中\
- 在PyTorch中使用padding（填充）来解决Tensor Core矩阵乘法维度要求的问题

Tiling of resued data¶

关于矩阵乘法Tiling减少全局内存访问

Minimize control divergence¶

控制分歧（control divergence）与占用率（occupancy）有关，如果条件语句导致大量线程闲置，这是不好的。
processArrayWithDivergence 耗时 0.074272 毫秒; processArrayWithoutDivergence 耗时 0.024704 毫秒;这表明去除control divergence可以显著提高性能（约3倍）。
"ncu --set full divergence" 用这行命令来设置线程control divergence分析。

Thread Coarsening¶

对于compute bound的kernel，让线程可以做更多工作，可能会更快。

性能比较：
VecAdd 执行时间：0.245600 ms
VecAddCoarsened 执行时间：0.015264 ms
关键观察：
VecAddCoarsened启动了一半的线程数量
尽管线程数减少，但执行速度显著提高（约16倍）

Privatization¶

将部分更新应用到数据的私有副本上，然后再写回全局或共享内存。
Privatization的优势：
更高的占用率（Higher occupancy）
更高的计算SM吞吐量（Higher compute SM throughput）
更低的DRAM吞吐量（Lower DRAM throughput）

Example: Sliding Window Sum¶

滑动窗口求和的例子中通过把global memory加载到shared memory中，然后进行累加时求和操作就是在shared memory中进行操作

C++

// Kernel without privatization: Direct global memory access
__global__ void windowSumDirect(const float *input, float *output, int n, int windowSize) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    int halfWindow = windowSize / 2;
    if (idx < n) {
        float sum = 0.0f;
        for (int i = -halfWindow; i <= halfWindow; ++i) {
            int accessIdx = idx + i;
            if (accessIdx >= 0 && accessIdx < n) {
                sum += input[accessIdx];
            }
        }
        output[idx] = sum;
    }
}

// Kernel with privatization: Preload window elements into registers
__global__ void windowSumPrivatized(const float *input, float *output, int n, int windowSize) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    int halfWindow = windowSize / 2;
    __shared__ float sharedData[1024]; // Assuming blockDim.x <= 1024

    // Load input into shared memory (for demonstration, assuming window fits into shared memory)
    if (idx < n) {
        sharedData[threadIdx.x] = input[idx];
        __syncthreads(); // Ensure all loads are complete

        float sum = 0.0f;
        for (int i = -halfWindow; i <= halfWindow; ++i) {
            int accessIdx = threadIdx.x + i;
            // Check bounds within shared memory
            if (accessIdx >= 0 && accessIdx < blockDim.x && (idx + i) < n && (idx + i) >= 0) {
                sum += sharedData[accessIdx];
            }
        }
        output[idx] = sum;
    }
}

Better Math¶

以Flash Attention为例，如果你可以从数学的角度重写算法，有可能可以让代码的性能大幅度提升。比如Flash Attention利用Safe Softmax的数学形式分块计算Attention
