从 GEMM 实践 CUDA 优化¶

约 4059 个字 194 行代码 4 张图片预计阅读时间 23 分钟

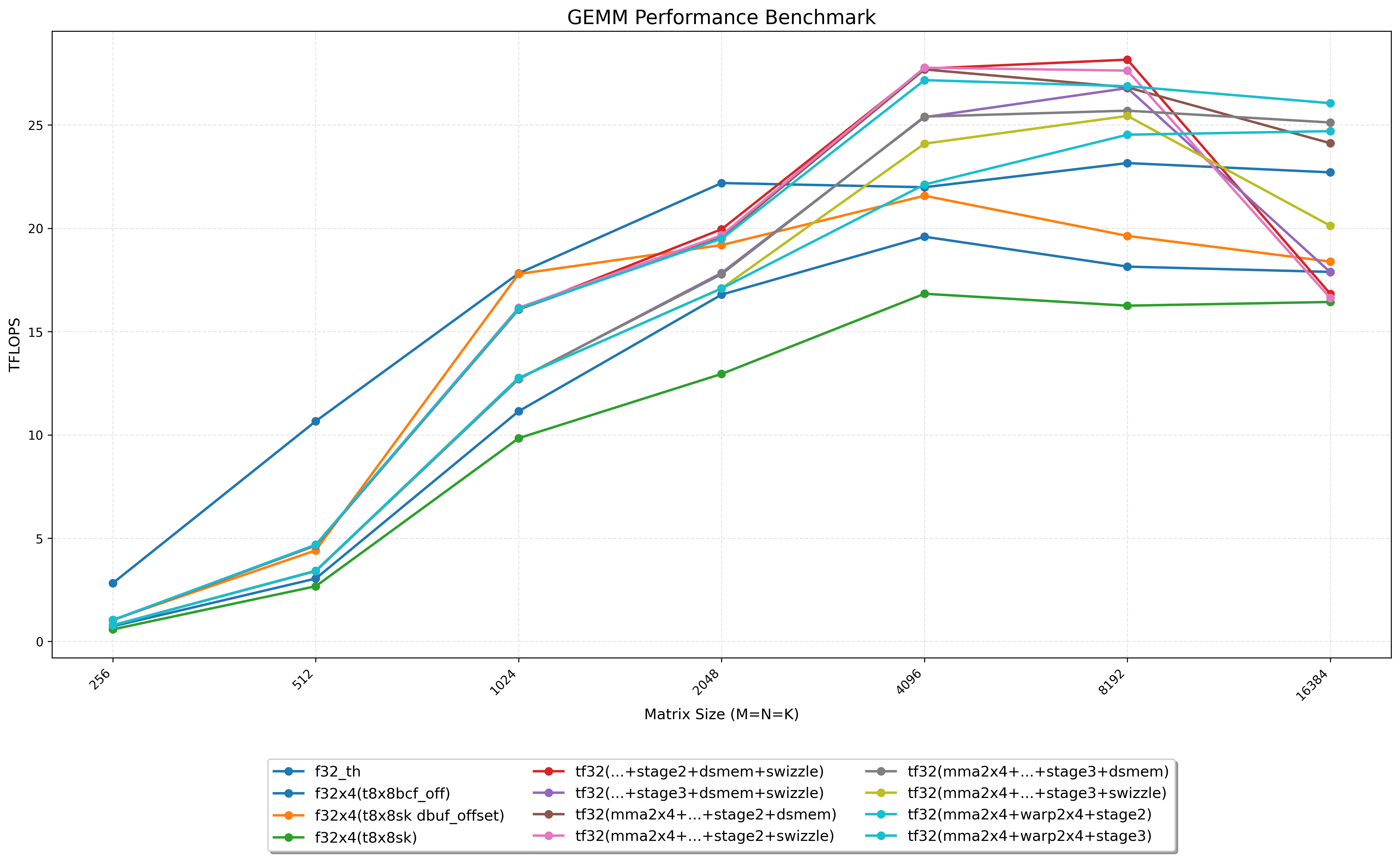

📚 本文将从最 naive 的 GEMM 实现开始，使用 nsight compute 工具进行性能分析寻找瓶颈并一步步进行优化。通过这种方式来实践 CUDA 中的各种优化技巧。

GEMM 简介¶

General Matrix-Matrix Multiplication（通用矩阵乘法）。它是 BLAS (Basic Linear Algebra Subprograms) 标准库中定义的“第三级”（Level 3）运算。其标准数学定义如下：
$$C \leftarrow \alpha AB + \beta C$$
其中：

$A, B, C$ 是矩阵。
$\alpha, \beta$ 是标量（Scalar）。
通常假设 $A$ 的维度为 $M \times K$，$B$ 的维度为 $K \times N$，则 $C$ 的维度为 $M \times N$。

为什么 GEMM 如此重要？

深度学习的核心：全连接层（Dense/Linear）直接就是矩阵乘法；卷积层（Convolution）通过 Im2Col 等变换后，本质上也是 GEMM。
计算密集型：它是典型的计算密集型任务（Compute Bound），运算复杂度为 $O(N^3)$，而数据搬运复杂度为 $O(N^2)$。这意味着优化得当，可以极高地利用硬件峰值算力。

优化方法¶

Naive GEMM¶

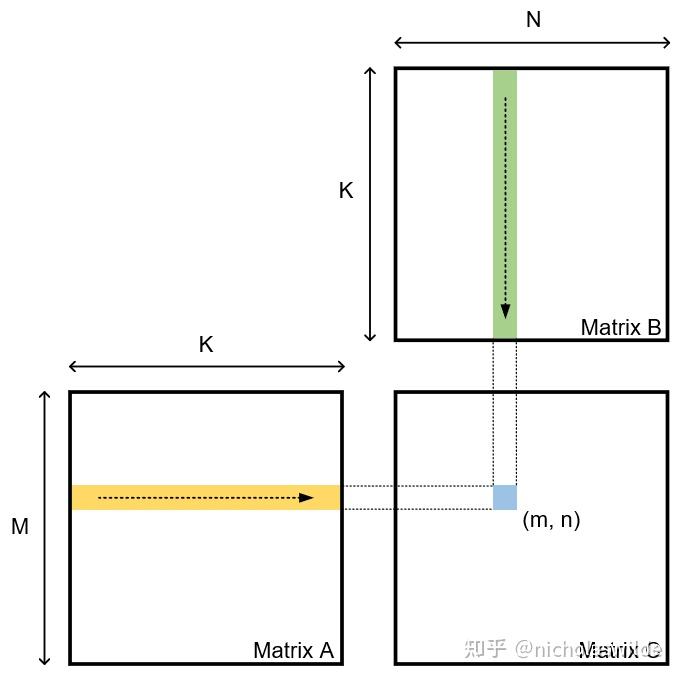

Naive GEMM 一共使用 M * N 个线程完成整个矩阵乘法，每个线程计算结果矩阵 $C$ 的一个元素。下面是一个简单的 FP32 GEMM CUDA kernel 实现：

C++

// FP32
// GEMM naive: compute one c[i,j]
// element per threads, all row major
__global__ void gemm_fp32_kernel(const float *a, const float *b, float *c, int M, int N, int K) {
  int n = blockIdx.x * blockDim.x + threadIdx.x;
  int m = blockIdx.y * blockDim.y + threadIdx.y;

  if (m < M && n < N) {
    float psum = 0.0;
#pragma unroll
    for (int k = 0; k < K; k++) {
      // m row in a matrix, n col in b matrix
      psum += a[m * K + k] * b[k * N + n];
    }
    c[m * N + n] = psum;  // c[m,n]
  }
}

Tiling 优化¶

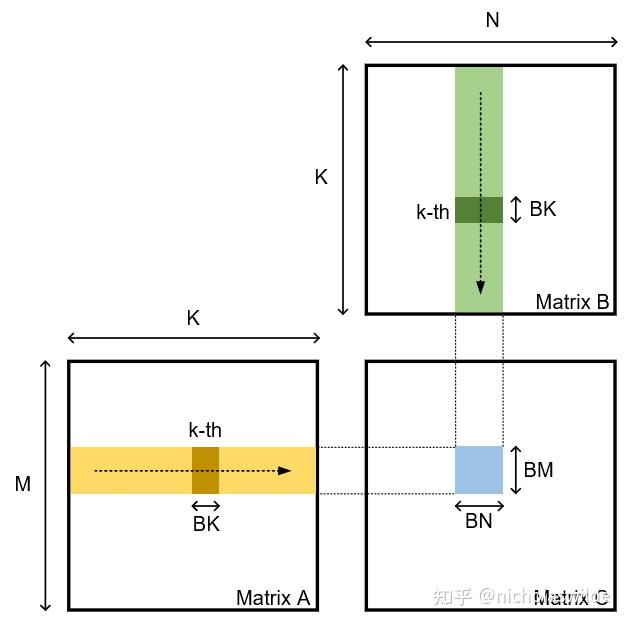

Block Tile: 每个 Block 负责计算矩阵 C 中的$BM \times BN$个元素；
K Tile: 循环$K / BK$次，一个 Block 的所有线程每次一起从 Global Memory 中 load $BM \times BK$个矩阵 A 的元素和$BK \times BN$个矩阵 B 的元素；
Thread Tile: 每个 Thread 负责计算矩阵 C 中的$TM \times TN$个元素。
Shared Memory: 每个 Block 分配 Shared Memory 来存储从 Global Memory 加载的矩阵 A 和矩阵 B 的 Tile 数据，减少对 Global Memory 的访问次数，提高数据重用率。

分析¶

Block Level (线程块级):
$BM \times BN$: 一个 CUDA Block 负责计算 $C$ 矩阵中大小为 $BM \times BN$ 的一个子块。
$BK$: 每次循环（K 维度）加载到 Shared Memory 中的步长。
目的: 利用 Shared Memory 复用数据，减少 Global Memory 访问。
Thread Level (线程级):
$TM \times TN$: 一个 CUDA Thread 负责计算 Block 子块中大小为 $TM \times TN$ 的微小块。
目的: 利用 Register (寄存器) 复用数据。寄存器比 Shared Memory 更快，且是零延迟的

计算访存比(AI)

\[ Loads = ( \frac{1}{BN} + \frac{1}{BM} ) \times MNK \]

计算量: $2MNK$ (浮点运算次数) 是固定的。
访存量: 随着 $BM$ 和 $BN$ 增大，总访存次数下降。

我们希望尽可能增大 $BM$ 和 $BN$，以提高计算访存比 (AI)，从而提升性能；也希望增大 $TM$ 和 $TN$，以提高寄存器数据复用率。但是，增大这些参数会增加 Shared Memory 和寄存器的使用量，从而降低并发度 (Occupancy)。因此，需要在计算访存比和并发度之间进行权衡。

Occupancy 受以下因素影响：

Shared Memory 容量 (限制 BM, BN, BK)
公式：$Bytes = BK \times (BM + BN) \times 4 \text{ (float size)}$
Double Buffering: 为了掩盖访存延迟，通常使用双缓冲（在计算当前块时加载下一块），这会导致需求翻倍：$$Bytes_{Total} = 2 \times BK \times (BM + BN) \times 4$$
寄存器压力 (Register Pressure) (限制 TM, TN)
累加器消耗: 每个线程必须独自维护 $TM \times TN$ 个 $C$ 矩阵的元素。这些元素必须一直驻留在寄存器中直到计算结束。
如果 $TM=8, TN=8$，仅 $C$ 的部分和就需要 64 个寄存器。
加上加载 $A, B$ 的临时寄存器、索引计算、循环变量，一个线程可能消耗 80-100 个寄存器。
线程并行度 (Thread Level Parallelism)
公式：$ThreadsPerBlock = \frac{BM \times BN}{TM \times TN}$
硬限制: CUDA 规定一个 Block 最多 1024 个线程。
软限制: 线程数最好是 32 (Warp Size) 的倍数。

C++

// gemm: Block Tile + Thread Tile + K Tile + Vec4, with smem
// BK:TILE_K=8 BM=BN=128
// TM=TN=8 增加计算密度 BM/TM=16 BN/TN=16
// dim3 blockDim(BN/TN, BM/TM);
// dim3 gridDim((N + BN - 1) / BN, (M + BM - 1) / BM)
template <const int BM = 128, const int BN = 128, const int BK = 8, const int TM = 8,
          const int TN = 8>
__global__ void gemm_t_8x8_sliced_k_f32x4_kernel(float *a, float *b, float *c, int M, int N,
                                                 int K) {
  // [1]  Block Tile: 一个16x16的block处理C上大小为128X128的一个目标块
  // [2] Thread Tile: 每个thread负责计算TM*TN(8*8)个元素，增加计算密度
  // [3]      K Tile: 将K分块，每块BK大小，迭代(K+BK-1/BK)次，
  //                  每次计算TM*TN个元素各自的部分乘累加
  // [4]   Vectorize: 减少load和store指令，使用float4
  int bx = blockIdx.x;
  int by = blockIdx.y;
  int tx = threadIdx.x;
  int ty = threadIdx.y;
  int tid = threadIdx.y * blockDim.x + tx;  // tid within the block
  __shared__ float s_a[BM][BK], s_b[BK][BN];

  // 0. 先计算shared memory中的索引
  // 1024 个元素，每个线程读4个元素，需要256个线程
  int load_smem_a_m = tid / 2;
  int load_smem_a_k = (tid % 2 == 0) ? 0 : 4;
  int load_smem_b_k = tid / 32;
  int load_smem_b_n = (tid % 32) * 4;
  // 1. 再计算全局内存中的索引
  int load_gmem_a_m = by * BM + load_smem_a_m;  // global row of a and c
  int load_gmem_b_n = bx * BN + load_smem_b_n;  // global col of b and c

  float r_c[TM][TN];
  for (int bk = 0; bk < (K + BK - 1) / BK; ++bk) {
    // 2. 计算每次加载到smem的A和B矩阵元素在全局内存中的列数和行数
    int load_gmem_a_k = bk * BK + load_smem_a_k;
    int load_gmem_a_addr = load_gmem_a_m * K + load_gmem_a_k;
    FLOAT4(s_a[load_smem_a_m][load_smem_a_k]) =
        FLOAT4(a[load_gmem_a_addr]);  // load A to shared memory

    int load_gmem_b_k = bk * BK + load_smem_b_k;
    int load_gmem_b_addr = load_gmem_b_k * N + load_gmem_b_n;
    FLOAT4(s_b[load_smem_b_k][load_smem_b_n]) =
        FLOAT4(b[load_gmem_b_addr]);  // load B to shared memory
    __syncthreads();

    // 3. 计算线程负责的TMxTN个元素的部分乘加
#pragma unroll
    for (int k = 0; k < BK; ++k) {
#pragma unroll
      for (int m = 0; m < TM; ++m) {
#pragma unroll
        for (int n = 0; n < TN; ++n) {
          int comp_smem_a_m = ty * TM + m;
          int comp_smem_b_n = tx * TN + n;
          r_c[m][n] += s_a[comp_smem_a_m][k] * s_b[k][comp_smem_b_n];
        }
      }
    }
    __syncthreads();
  }

// 4. store output
#pragma unroll
  for (int m = 0; m < TM; ++m) {
    int store_gmem_c_m =
        by * BM + ty * TM +
        m;  // 大分块的起始行号by * BM + 小分块的起始行号ty * TM + 小分块内部的相对行号 m
#pragma unroll
    for (int n = 0; n < TN; ++n) {
      int store_gmem_c_n =
          bx * BN + tx * TN +
          n;  // 大分块的起始列号bx * BN + 小分块的起始列号tx * TN + 小分块内部的相对列号 n
      int store_gmem_c_addr = store_gmem_c_m * N + store_gmem_c_n;
      c[store_gmem_c_addr] = r_c[m][n];
    }
  }
}

Free Bank Conflict 优化¶

Bank Conflict 介绍¶

Cuda shared memory 按照 4 字节一个 bank，总共 32 个 bank（128 字节）来组织，其 store 和 load 操作在一定情况下存在 bank conflict 的情况：

不同的线程访问同一 bank 的不同 address 时就会出现 bank conflict。
bank conflict 只发生在同一个 warp 的不同线程间。
如果多个线程访问 shared memory 的相同 bank 的相同 address，实际效果是 broadcast，非 bank conflict。
bank conflict 只发生在 shared memory 的读写操作上，global memory 的读写操作不会有 bank conflict 产生。

Note

在某些情况下，bank conflict 的发生是在 warp 中处于同一个 phase 的不同 threads 之间，这里的 phase 是指 warp 的 32 个线程操作 shared memory 时，分多个 phase，每个 phase 的参与线程不一样。

比如 ldmatrix 指令 ldmatrix.sync.aligned.x4.m8n8.shared.b16，该指令从共享内存加载数据到线程寄存器，操作分 4 个 phase，在 phase0 阶段，thread0~7 操作共享内存，在 phase1 阶段，thread8~15 操作共享内存，以此类推。

bank conflict 会导致 warp 被 stall，冲突较多会对整个 pipeline 的耗时会有较大的影响。

Warning

当发生 bank conflict 时，warp 需要额外的一个 cycle 来重新提交 shared memory 的访问指令到 LSU 单元，该指令需要在 MIO 中排队，这种排队会导致访问延迟增加，此时 warp 可能处于等待数据返回的状态，warp state 标识为 Stall Short Scoreboard。

如果 MIO 队列满，此时 warp 先需要等待 MIO 队列处于非空的状态，此时 warp state 标识为 Stall MIO Throttle。

Free Bank Conflict 优化方法¶

padding: 在 shared memory 的二维数组中增加 padding 列，避免不同线程访问同一 bank
转置存储: 将从 global memory 读取的数据转置存储到 shared memory 中
swizzling 机制: 不改变物理内存大小，而是改变地址映射逻辑。在存入 Shared Memory 时，将列地址与行地址进行异或（XOR）。

代码示例¶

这里使用了转置存储的方法；

对于 Paddding 大小的选择，我们需要同时满足两个硬性条件：

消除 Bank Conflict：跨行访问时的 Stride 不能是 32 的倍数(s_a 和 s_b)。
满足向量化对齐：每一行的起始地址必须是 16 Byte 对齐的（因为我们要用 float4 进行 Global -> Shared 的写入）。

C++

template <const int BM = 128, const int BN = 128, const int BK = 8, const int TM = 8,
          const int TN = 8, const int OFFSET = 0>
__global__ void gemm_t_8x8_sliced_k_f32x4_bcf_kernel(float *a, float *b, float *c, const int M,
                                                     const int N, const int K) {
  const int bx = blockIdx.x;
  const int by = blockIdx.y;
  const int tx = threadIdx.x;
  const int ty = threadIdx.y;
  const int tid = ty * blockDim.x + tx;

  __shared__ float s_a[BK][BM + OFFSET];  //我们需要的是 A[0][0], A[1][0], A[2][0],
                                          // A[3][0]（同一列的 4 个 M 值）。在 s_a[BM][BK] 中，这 4
                                          //个数的内存地址不连续（相隔 BK 个 float）。
  __shared__ float s_b[BK][BN + OFFSET];

  float r_load_a[TM / 2];  // 4
  float r_load_b[TN / 2];  // 4
  float r_comp_a[TM];
  float r_comp_b[TN];
  float r_c[TM][TN] = {0.0};

  int load_a_smem_m = tid / 2;  // tid / 2，(0,1,2,...,128)
  int load_a_smem_k = (tid & 1) << 2;
  int load_b_smem_k = tid / 32;         // 0~8
  int load_b_smem_n = (tid & 31) << 2;  // (0,4,8,12,...,124)
  int load_a_gmem_m = by * BM + load_a_smem_m;
  int load_b_gmem_n = bx * BN + load_b_smem_n;

  for (int bk = 0; bk < (K + BK - 1) / BK; bk++) {
    int load_a_gmem_k = bk * BK + load_a_smem_k;
    int load_a_gmem_addr = load_a_gmem_m * K + load_a_gmem_k;
    int load_b_gmem_k = bk * BK + load_b_smem_k;
    int load_b_gmem_addr = load_b_gmem_k * N + load_b_gmem_n;
    FLOAT4(r_load_a[0]) = FLOAT4(a[load_a_gmem_addr]);
    FLOAT4(r_load_b[0]) = FLOAT4(b[load_b_gmem_addr]);

    s_a[load_a_smem_k][load_a_smem_m] = r_load_a[0];      // e.g layer_0  b0
    s_a[load_a_smem_k + 1][load_a_smem_m] = r_load_a[1];  // e.g layer_4  b0
    s_a[load_a_smem_k + 2][load_a_smem_m] = r_load_a[2];  // e.g layer_8  b0
    s_a[load_a_smem_k + 3][load_a_smem_m] = r_load_a[3];  // e.g layer_12 b0

    FLOAT4(s_b[load_b_smem_k][load_b_smem_n]) = FLOAT4(r_load_b[0]);

    __syncthreads();

#pragma unroll
    for (int tk = 0; tk < BK; tk++) {
      FLOAT4(r_comp_a[0]) = FLOAT4(s_a[tk][ty * TM / 2]);
      FLOAT4(r_comp_a[4]) = FLOAT4(s_a[tk][ty * TM / 2 + BM / 2]);

      FLOAT4(r_comp_b[0]) = FLOAT4(s_b[tk][tx * TN / 2]);
      FLOAT4(r_comp_b[4]) = FLOAT4(s_b[tk][tx * TN / 2 + BN / 2]);
      // conclusion: still have some bank conflicts, need 4 memory issues.

#pragma unroll
      for (int tm = 0; tm < TM; tm++) {
#pragma unroll
        for (int tn = 0; tn < TN; tn++) {
          // r_c[tm][tn] += r_comp_a[tm] * r_comp_b[tn];
          r_c[tm][tn] = __fmaf_rn(r_comp_a[tm], r_comp_b[tn], r_c[tm][tn]);
        }
      }
    }
    // sync per BK.
    __syncthreads();
  }

#pragma unroll
  for (int i = 0; i < TM / 2; i++) {
    int store_c_gmem_m = by * BM + ty * TM / 2 + i;
    int store_c_gmem_n = bx * BN + tx * TN / 2;
    int store_c_gmem_addr = store_c_gmem_m * N + store_c_gmem_n;
    FLOAT4(c[store_c_gmem_addr]) = FLOAT4(r_c[i][0]);
    FLOAT4(c[store_c_gmem_addr + BN / 2]) = FLOAT4(r_c[i][4]);
  }
#pragma unroll
  for (int i = 0; i < TM / 2; i++) {
    int store_c_gmem_m = by * BM + BM / 2 + ty * TM / 2 + i;
    int store_c_gmem_n = bx * BN + tx * TN / 2;
    int store_c_gmem_addr = store_c_gmem_m * N + store_c_gmem_n;
    FLOAT4(c[store_c_gmem_addr]) = FLOAT4(r_c[i + TM / 2][0]);
    FLOAT4(c[store_c_gmem_addr + BN / 2]) = FLOAT4(r_c[i + TM / 2][4]);
  }
}

Why Transpose?¶

不使用转置：

Bank Conflict：可以通过调节 OFFSET 消除。
向量化 (LDS.128)：这里取到的 4 个数在物理内存里是分散的（Strided Access）。
后果：必须发射 4 条 LDS.32 指令来分别读取这 4 个数。
性能代价：指令数增加了 4 倍，发射带宽被浪费。

物理转置 (s_a[BK][BM + OFFSET])

Bank Conflict：可以通过调节 OFFSET 消除。
向量化 (LDS.128)：支持。可以用 1 条 LDS.128 指令把计算所需的 4 个数加载到寄存器。

Global -> Shared 变慢，为什么要做转置？¶

执行频率的对比：

外层循环 (Global $\rightarrow$ Shared)：执行次数：$K / BK$ 次。这是一个相对低频的操作。对总时间影响较小。
最内层循环 (Shared $\rightarrow$ Register $\rightarrow$ FMA)：执行次数：$(K / BK) \times BK = K$ 次。这是 Kernel 中最热（Hot Spot） 的地方。在这个循环里，任何多余的指令都会被放大数百万倍。如果在这里能用 1 条指令代替 4 条指令，性能收益是巨大的。

Double Buffer 优化(Multi-Stage Pipeline)¶

Double Buffering 本质上是一种软件流水线 (Software Pipelining) 策略。其核心目标是通过指令调度，打破冯·诺依曼架构中“取指-执行”的串行依赖，实现计算资源（ALU/FPU/Tensor Core）与存储资源（DMA/Memory Controller）的时间重叠。

预取 (Prefetching): 在处理当前迭代 Step $K$ 的同时，提前发出 Step $K+1$ 的内存加载请求。
延迟掩盖 (Latency Masking): 利用计算指令（Compute Kernel）的高吞吐量执行时间，去填补内存加载指令（Load Kernel）的高延迟空窗期。

Bash

Time -------------------------------------------------->
[Load K0] ...latency...
                        [Compute K0]
                        [Load K1 (Async/Background)] ...latency...
                                    <---- 被计算时间掩盖 ---->
                                                     [Compute K1]
                                                     [Load K2] ...

Cost Model 分析¶

实施 $N$-stage buffering (其中 $N=2$ 为双缓冲) 所需的 Shared Memory 容量 $S_{mem}$ 可由下式给出：
$$S_{mem} = N \times [BK \times (BM + BN)] \times \text{sizeof(dtype)}$$
其中：

$N$: 缓冲级数 (Double Buffering 时 $N=2$, Multi-stage 可能为 3, 4, 5)。
$BM, BN$: 分块矩阵在 M, N 维度的尺寸。
$BK$: 累加维度 K 的步长 (Unroll factor)。
$\text{sizeof(dtype)}$: 数据类型大小 (如 float 为 4 Bytes)。

这一公式揭示了算术强度 (Arithmetic Intensity) 与片上存储容量 (On-chip Memory Capacity) 之间的直接矛盾。

Occupancy vs. Parallelism Trade-off¶

我们需要权衡两种并行模式：

线程级并行 (TLP - Thread Level Parallelism)
定义： GPU 通过快速上下文切换 (Context Switching) 在不同的 Warps 之间轮转执行，以掩盖延迟。- 度量指标：占用率 (Occupancy)。即活跃 Warp 数量与 SM 物理最大支持 Warp 数量的比值。
资源限制：Shared Memory 是限制 Occupancy 的关键瓶颈。
指令级并行 (ILP - Instruction Level Parallelism)
定义：单个线程内部，利用流水线技术，让计算指令和访存指令同时在飞行中 (In-flight)。
Double Buffering 实际上是极大地提高了 ILP。

如果我们使用 Double Buffering，让 Shared Memory 过大会触发以下连锁反应：

Active Blocks 下降：设 $C_{SM}$ 为单个 SM 的 Shared Memory 总容量 (e.g., A100 164KB)。单个 Block 的需求为 $S_{block}$。则每个 SM 能同时驻留的最大 Block 数量 $N_{blocks}$ 为：$$N_{blocks} = \lfloor \frac{C_{SM}}{S_{block}} \rfloor$$
Occupancy 崩塌：如果 $S_{block}$ 超过了 $C_{SM} / 2$（即大于 82KB），那么 $N_{blocks}$ 强制变为 1。这意味着整个 SM 上只有一个 Block 在运行。
尾部效应与延迟暴露：
缺乏 TLP(Thread Level Parallelism, TLP) 补偿：当 SM 上只有一个 Block 时，如果该 Block 内的所有 Warps 都因为同步指令 (__syncthreads()) 或长延迟指令（如未被完全掩盖的 Global Memory 访问）而阻塞，SM 将没有任何其他 Block 的 Warps 可以调度来填补空闲时间。
流水线气泡 (Pipeline Stalls)：一旦流水线断流，GPU 的海量计算单元将瞬间空转，性能急剧下降。

wmma 指令优化¶

Tensor Core¶

通过 WMMA API，开发者可将 D = A × B + C 当作 warp 操作，其中的 A、B、C、D 都是更大矩阵的 tile。通过 WMMA API，warp 的所有线程可以合作完成在这些 tile 上的矩阵乘加操作

每个 tile 可以进一步分割为 fragment，每个 fragment 是映射到线程寄存器的一组 tile 元素。因此，输入矩阵的分布是跨线程的，每个线程只包含一部分 tile。一个 16×16 的 tile 包含 256 个元素。warp（包括 32 个线程）中的每个线程在 8 个 GPR（General-Purpose Register）中保存一个 8（256/32=8）元素的 fragment。

C++

nvcuda::wmma::fragment<wmma::matrix_a, 16, 16, 16, half, wmma::row_major> frag_a;
nvcuda::wmma::fragment<wmma::matrix_b, 16, 16, 16, half, wmma::row_major> frag_a;
nvcuda::wmma::fragment<wmma::accumulator, 16, 16, 16, half> frag_c;

nvcuda::wmma::fill_fragment(frag_c, 0.0);
nvcuda::wmma::load_matrix_sync(frag_a, (shared memory or global memory pointer), (stride_a));
nvcuda::wmma::load_matrix_sync(frag_b, (shared memory or global memory pointer), (stride_b));
nvcuda::wmma::mma_sync(frag_c, frag_a, frag_b, frag_c);
nvcuda::wmma::store_matrix_sync((shared memory or global memory pointer), frag_c, (stride_c), wmma::mem_row_major);

wmma.load vs ldmatrix¶

在使用 Tensor Core 进行矩阵乘法时，数据加载是一个关键环节，这两个 API 的核心区别在于：寻址逻辑的粒度。

wmma.load: 是 Block/Tile 级的寻址。你给它一个基地址 (ptr) 和一个跨度 (stride)，它假设数据是“规矩”地按行或列排列的。
ldmatrix: 是 Thread/Warp 级的寻址。Warp 里的每个线程都可以提供一个独立的 Shared Memory 地址。

wmma.load 的局限性：死板的线性映射

在 CUDA C++ API 中，wmma::load_matrix_sync 的函数签名通常长这样：wmma::load_matrix_sync(frag, base_ptr, stride_dm);
隐含假设：它假设矩阵在内存中是连续的或者具有固定 stride 的。
寻址公式：对于矩阵中的第 $(row, col)$ 个元素，它强制认为地址是：$$Addr = base\_ptr + row \times stride + col$$
问题所在：如果你为了避免 Shared Memory Bank Conflict，对数据布局做了 XOR Swizzling（异或混洗，即打乱了每行的起始偏移量），那么数据在内存中的物理位置就不再符合 row * stride 这种简单的线性关系了。。wmma.load 无法理解这种逻辑，

ldmatrix 的灵活性：Per-Thread 寻址
- ldmatrix 是 Ampere 引入的 PTX 指令，它把“加载什么数据”的控制权完全交给了每一个线程。
- 指令原型（PTX）：ldmatrix.sync.aligned.m8n8.x4.shared.b16 {r0, r1, r2, r3}, [addr];
- 这里的 [addr] 是一个寄存器中的值。
- Warp 中的 32 个线程，每个线程都持有自己的 addr 寄存器。
- 在 .x4 模式（加载 4 个寄存器，对应 $16 \times 16$ 矩阵 A）下，硬件通常将 Warp 分为 8 组，每组 4 个线程。这 4 个线程协作加载一部分数据。

warp tile¶

Warp Tile 是 Block -> Warp -> Thread 的中间层。

在 FP32 上：优化 Cache 局部性，方便排布。
在 Tensor Core 上：必须存在，这是驱动 Tensor Core 的数据布局基础。

为什么 CUDA Core 里面对 warp tile 不是必须的？¶

硬件特性： CUDA Core 是标量/向量单元，原本就是按线程调度的。

性能瓶颈：在 FP32 SGEMM 中，性能瓶颈通常在于 Global Memory 带宽和 Shared Memory 冲突。

Block Swizzle¶

通过改变 Grid 的遍历顺序，欺骗 GPU 硬件调度器，以最大限度地提高 L2 Cache 的命中率。

CUDA 默认按照 blockIdx.x 增加的方向调度，填满一行后再换下一行（blockIdx.y 增加）。RTX 3090 同一时刻只能跑 82 个 Block。

不加 Swizzle：

一行有 64 个 Block（BX=64）。GPU 一次能“吃”掉第一行全行 (64 个) + 第二行前 18 个。当第一批 Block 跑完，SM 释放，开始跑后续 Block 时，如果按照光栅顺序，它会继续往右跑或者换行。如果不控制顺序，SM 可能会随机地从 DRAM 拉取非常分散的 B 矩阵 Tile，导致带宽瓶颈。

在处理中间那 127 个 Block 的过程中，加载了大量新的 B 矩阵数据。由于 L2 Cache 容量有限，$B_{tile}[0]$ 很可能早就被后续的 $B_{tile}[1 \dots 127]$ 挤出去了（Evicted）。这就导致了 B 矩阵的 Cache Thrashing（颠簸），每次换行都要重新从 DRAM 读取 B，极大地浪费了带宽

加上 Swizzle：
GPU 硬件调度器通常优先调度 x，然后 y，最后 z（或者说在 z 固定的情况下跑完 x, y）。现在的 gridDim.x = 16。

GPU 执行的 Block 大概率是：

Strip 0 的 Row 0 (16 个)
Strip 0 的 Row 1 (16 个)
Strip 0 的 Row 2 (16 个)
Strip 0 的 Row 3 (16 个)
Strip 0 的 Row 4 (16 个)
Strip 0 的 Row 5 (2 个)

这 82 个正在运行的 Block，绝大多数都集中在 B 矩阵的前 16 个 Tile 上。它们共享 B 矩阵的读请求，L2 Cache 命中率极高，DRAM 带宽压力骤降。

Example¶

warp_id 范围 0~7 (8 个 warps)。
warp_m = warp_id / 2 (0~3) -> M 维度有 4 个 Warp。
warp_n = warp_id % 2 (0~1) -> N 维度有 2 个 Warp。
每个 Warp 负责 $32 \times 64$。
Block 总大小是 M: $4 \times 32 = 128$, N: $2 \times 64 = 128$。
这里简单使用 Padding 避免 shared memory 在 load/store 时的 Bank Conflict。

总结¶

这张图表非常直观地展示了不同 GEMM 实现策略在不同矩阵规模下的性能表现（TFLOPS）。

1. 小矩阵下（< 1024），PyTorch (cuBLAS) 效果最好¶

原因：

启动开销（Launch Overhead）：小矩阵计算时间短，Kernel 启动和 CPU 侧的开销占比大。PyTorch/cuBLAS 在这方面做了极致优化。
启发式选择：cuBLAS 内部针对小尺寸有专门的“硬编码”策略，并不是单纯走通用的分块逻辑，可能直接用寄存器极度优化的 Micro-kernel。
手写 Kernel（特别是 FP32x4 系列）在这里性能较低，说明单纯的 Tiling 和向量化在小尺寸上无法战胜 cuBLAS 的策略。

2. 中大矩阵下，TF32 Tensor Core 效果明显优于 FP32¶

从 2048 开始，带有 tf32 前缀的曲线（红、紫、粉、青色）开始反超 f32_th。在 4096 和 8192 达到峰值，最高接近 28 TFLOPS。

原因：

Tensor Core 优势：PyTorch 的 f32_th 默认可能还是走的 FP32 SIMT 路径（或者策略相对保守），虽然稳定在 23 TFLOPS 左右，但无法达到 Tensor Core 的理论极限。
流水线掩盖：高性能的 tf32 曲线通常带有 stage2 或 stage3，说明多级流水线成功掩盖了 Global Memory 的延迟。

3. Grid Swizzling 与 Pipeline 的 trade-off¶

在 16384 处依然保持在 ~26 TFLOPS 的高位，完胜 PyTorch。

原因：

Stage 3：三级流水线比二级提供了更深的预取深度，更能容忍大矩阵下的 DRAM 延迟抖动。
Warp Tile 优化：warp2x4 可能提供了更好的寄存器和 Shared Memory 布局，配合 Stage 3 形成了更稳健的访存模式。
