Model Forward 瓶颈分析以及优化方法¶

2026-04-052026-04-05

这里以 MHA 为例，输入 X 大小为 [B, S, D]，其中 B 是 batch size，S 是序列长度，D 是隐藏层维度。
- 每一层是一个 Transformer Block，包含一个 MHA 和一个 FFN，中间还有 Norm 和残差连接。

MHA 的计算过程如下：
1. QKV: Wq, Wk, Wv 分别是大小为 [D, D] 的权重矩阵，计算 Q = X * Wq, K = X * Wk, V = X * Wv，得到 Q, K, V 大小为 [B, S, D] -> [B, S, H, D_h] -> [B, H, S, D_h]
2. Attention Scores: 计算 Attention Scores = Q * K^T / sqrt(D)，得到大小为 [B, H, S, S]。
3. softmax: 对 Attention Scores 进行 softmax，得到 Attention Weights 大小为 [B, H, S, S]。
4. score * V: 计算 Output = Attention Weights * V，得到大小为 [B, H, S, D_h] -> [B, S, D]。
5. 输出 Output 大小为 [B, S, D]。

FFN 的计算过程如下：
1. Linear1: W1 大小为 [D, D_ffn]，计算 Output1 = X * W1，得到大小为 [B, S, D_ffn]。
2. Activation: 对 Output1 进行激活函数（如 ReLU），得到大小为 [B, S, D_ffn]。
3. Linear2: W2 大小为 [D_ffn, D]，计算 Output2 = Output1 * W2，得到大小为 [B, S, D]。
4. Linear3: W3 大小为 [D, D]，计算 Output3 = X * W3，得到大小为 [B, S, D]。
5. 输出 Output 大小为 [B, S, D]。

Arithmetic Intensity 分析(FP16)¶

Prefill 阶段¶

MHA¶

QKV 计算每个都是一个 GEMM 的算术强度为:
$$
AI = \frac{2 * B * S * D * D}{2(B * S * D(input) + D * D(weight) + B * S * D(output))} = \frac{2 * B * S * D^2}{2(2 * B * S * D + D^2)} \approx \frac{D}{2 + \frac{D}{BS}}
$$

Attention Scores 计算的算术强度为:
- QK^T 的算术强度为:
$$
AI = \frac{2 * B * H * S^2 * D_h}{B * S * D + B * S * D + B * H * S^2} = \frac{2 * B * H * S^2 * D_h}{2(2 * B * S * D + B * H * S^2)} \approx \frac{SD_h}{2D_h + S}
$$
- softmax 的算术强度为: 基本上都是 Memory-Bound，算术强度非常低。
$$
AI = \frac{B * H * S(5S - 2)}{2*(B * H * S^2 + B * H * S^2)} \approx \frac{5}{4}
$$

• score * V 的算术强度为:
  $$
  AI = \frac{2 * B * H * S^2 * D_h}{2*(B * H * S^2 + B * S * D + B * S * D)} \approx \frac{D_h}{1 + \frac{2D_h}{S}}
  $$

FFN¶

• Linear1 的算术强度为: 一般 D_ffn 是 D 的 4 倍。
  $$
  AI = \frac{2 * B * S * D * D_{ffn}}{2*(B * S * D + D * D_{ffn} + B * S * D_{ffn})} \approx \frac{D_{ffn}}{5 + \frac{D_{ffn}}{BS}}
  $$
• Activation 的算术强度为: 基本上都是 Memory-Bound，算术强度非常低。
• Linear2 的算术强度为:
  $$
  AI = \frac{2 * B * S * D_{ffn} * D}{2*(B * S * D_{ffn} + D_{ffn} * D + B * S * D)} \approx \frac{D}{1 + \frac{D}{D_{ffn}} + \frac{D}{BS}}
  $$
• Linear3 的算术强度为:
  $$
  AI = \frac{2 * B * S * D^2}{2*(B * S * D + D * D + B * S * D)} \approx \frac{D}{2 + \frac{D}{BS}}
  $$

Decode 阶段¶

• 此时每一个 Q 长度都为 1，K 和 V 的长度是 S（历史键值对 + 当前输入）

MHA¶

Attention Scores 计算的算术强度为:
- QK^T 的算术强度为:
$$
AI = \frac{2 * B * H * S * 1 * D_h}{2 (B * 1 * D + B * S * D + B * H * S^2)} \approx \frac{D_h}{D_h + S + \frac{D_h}{S}}
$$
- softmax 的算术强度为: 基本上都是 Memory-Bound，算术强度非常低。
$$
AI = \frac{B * H * S(5S - 2)}{2*(B * H * S^2 + B * H * S^2)} \approx \frac{5}{4}
$$

• score * V 的算术强度为:
  $$
  AI = \frac{2 * B * H * S * 1 * D_h}{2*(B * H * S * 1 + B * S * D + B * 1 * D)} \approx \frac{D_h}{1 + D_h + \frac{D_h}{S}}
  $$

分析¶

• Prefill 阶段 S 比较大，算术强度相对较高，主瓶颈常在 GEMM 算力利用率 和 attention 中间张量 IO
• QK^T 产生 [B, H, S, S] 的中间张量，softmax 又要读写这个张量，score·V 再读一次
• Decode 阶段，每步只有一个 query token，Q 长度是 1，K/V 长度是历史长度 S，每生成一个 token 都要读整段历史 KV cache，瓶颈一般在KV cache 读取带宽以及 KV cache 的布局 / 碎片 / 页访问局部性
• FFN / projection 虽然 FLOPs 大，但因 S=1 shape 很小，常常也吃不满算力

优化方法¶

Batching¶

• 对 Prefill 阶段提升不是很大，因为 S 已经比较大了已经是 Compute-Bound 了，提升算力利用率的空间有限。
• 对 Decode 阶段提升很大，可以显著提升算力利用率，减少每个 token 的平均 latency。

GQA¶

• 每个 KV head 为多个 query head 服务，减少了需要维护和加载的 KV cache 的数量，降低了内存带宽压力。
• 因为共享 K head 后，一个 K tile 可以服务多个 Q heads：那么实际 HBM 读取会下降，cache locality 更好。这会提高实际有效 AI
• Decode AI，输入 [B, 1, D]，输出 [B,1, D]，算术强度为:
• 实际上与 H_q 和 H_k 的比值相关，
  $$
  AI = \frac{2 * B * H_q * S * 1 * D_h}{2*(B * 1 * H_q * D_h + B * S * H_k * D_h + B * S * H_k * D_h + B * 1 * H_q * D_h)} \approx \frac{H_q}{2(H_k + \frac{H_q}{S})}
  $$
• GQA 的理论 AI 主要用来判断 decode attention 是否仍然受 KV 带宽限制，以及减小 H_k 还有没有收益。长上下文下这个 AI 近似与 H_q/H_k 成正比
• GQA 的本质价值是提升每次 K/V 读取的复用度。
• 调优：如果没有达到预期，通常从几个方向排查：
  1. 是否有额外 gather/scatter、transpose 或中间张量导致实际 bytes 远大于理论；
  2. 共享 K/V 是否真的在片上复用了，还是不同 Q heads 仍然重复从 HBM 加载；
  3. 为了复用而增加的寄存器和 shared memory 占用是否把 occupancy 打低了；
  4. paged KV 的碎片和非连续访问是否吞掉了 GQA 带来的带宽收益；
  5. 最后还要确认端到端瓶颈有没有转移到 sampling、通信或 CPU-GPU 同步。

Speculative Decoding¶

• 可以理解为同样是为了提高 decode 阶段的算力利用率，但它是通过增加并行度（同时生成多个 token，即增大 S）来提升理论 AI，同时减少 KV Cache 的重复访问提高有效 AI

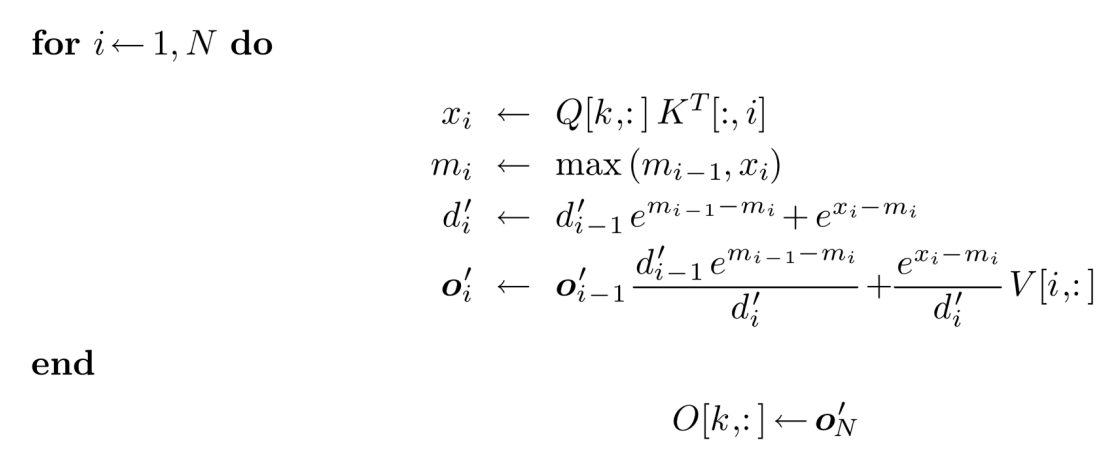

Flash Attention¶

• 并没有提升理论 AI，但通过减少中间张量的读写来提升实际 AI。
• 通过 fuse Attention 的多个步骤（QK^T、softmax、score·V）来减少中间张量的读写，降低内存带宽需求，提高实际 AI。
• 每次加载一个 Q/K/V tile 后，直接计算对应的 Attention Scores 和 score·V 的部分结果，避免了生成完整的 [B, H, S, S] Attention Scores 张量。
