Transformer-based LLM¶

约 5582 个字 5 行代码 12 张图片预计阅读时间 28 分钟

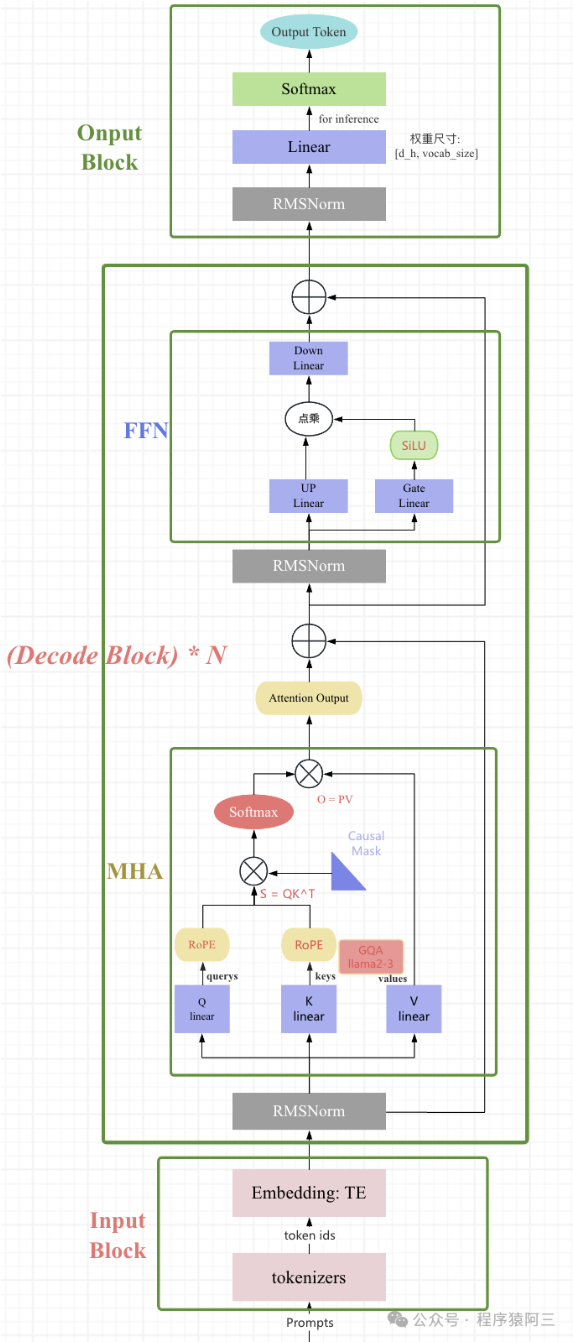

现在的大模型基本是 Transformer-based 的自回归预训练模型，本章我们将以 llama2 为例介绍这种模型的基本结构。

Positional Encoding: RoPE
Attention: Multi-Head Attention or Multi-Query Attention or Grouped-Query Attention or Multi-Head Latent Attention or DeepSeek Sparse Attention
Normalization: LayerNorm or RMSNorm
FFN: MLP or SwiGLU or Mixture of Experts

Overview¶

以 Transformer 架构为基础的 Large Language Models 的整体流程是基于 Transformer Block 的，每个 Transformer Block 主要由 Multi-Head Self-Attention Block，Feed Forward Network 以及 Layer Normalization 组成。每个 Transformer Block 的输入是上个 Transformer Block 的输出。

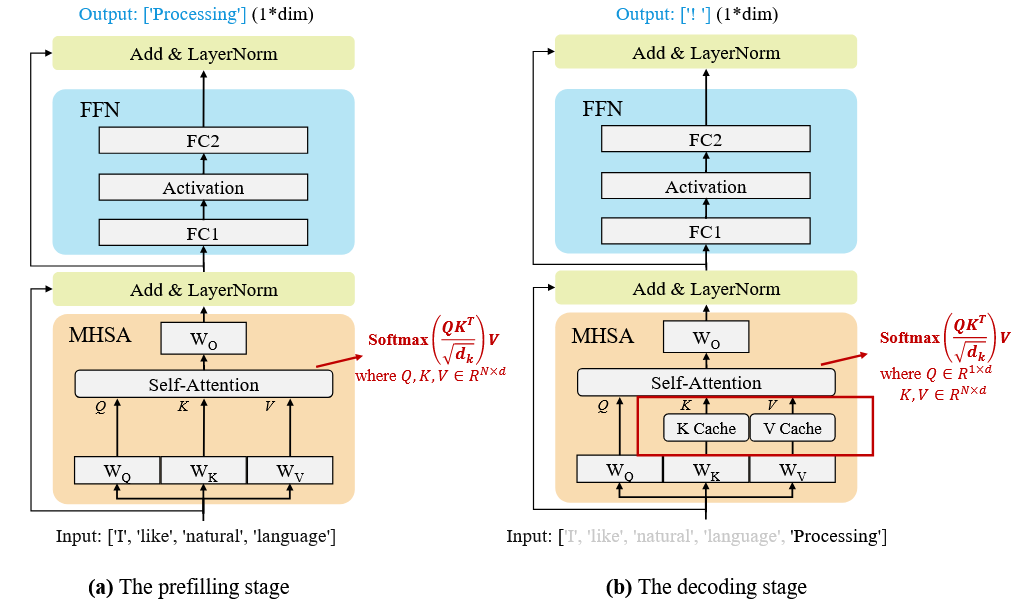

LLMs 推理是一般分为两个阶段 prefill 阶段和 decode 阶段：

Prefill Stage: LLM 计算并存储初始输入 token 的 KV cache，并生成第一个 output token

只有这个阶段 Q*K 是矩阵，decode 阶段通过 KV 缓存只会生成新的一行
Decode Stage: LLM 通过 KV cache 逐个生成 output token，然后用新生成的 token 的 KV 对更新 KV cache

Positional Encoding¶

一般分为两大类：绝对位置编码（Absolute Position Encoding）和相对位置编码（Relative Position Encoding）。本节将介绍这两种位置编码的区别及其重要性，并重点解析一种结合了两者优点的创新方法——旋转位置编码（Rotary Position Embedding, RoPE）

Why we need Position Encoding¶

在自然语言处理领域，Transformer 模型已成为一项革命性的技术。然而，其核心的自注意力机制本身并不具备捕捉序列中单词顺序的能力，即位置无关性。为了解决这一问题，位置编码应运而生。

绝对位置编码（Absolute Position Encoding）¶

给序列中的每个位置一个唯一的向量，把位置信息直接加到 token embedding 上。

固定式：不用学习参数，能推广到比训练时更长的序列
在最初的 Transformer 论文《Attention Is All You Need》中，作者使用正弦和余弦函数来生成这些位置编码。其数学表达式如下：

\[ \begin{aligned} PE_{(pos, 2i)} &= \sin\left(\frac{pos}{10000^{2i/d_{model}}}\right) \\ PE_{(pos, 2i+1)} &= \cos\left(\frac{pos}{10000^{2i/d_{model}}}\right) \end{aligned} \]

可学习式：模型可以学到适合任务的位置信息。训练时没见过的长序列可能无法泛化
$$
PE_{pos} = \text{Embedding}(pos)
$$

相对位置编码（Relative Position Encoding）¶

相对位置编码是根据单词之间的相对位置关系来计算位置编码。这种编码方式更加灵活，能够捕捉到不同单词之间的相对位置信息，有助于模型更好地理解序列中单词之间的关系。但是也有缺点，计算效率低下，同时大部分相对编码都没有落地可行性。

ALiBi: Attention with Linear Biases¶

不给 token embedding 加位置向量，也不旋转 Q/K，而是在 attention score 上按距离直接减去一个线性惩罚。形式通常写成：

$$
\mathrm{score}_{ij}=
\frac{Q_i K_j^\top}{\sqrt{d}}-
m_h \cdot (i-j),
\qquad (j \le i)
$$
其中：

$m_h$ 是第 $h$ 个 head 的 slope
距离越远，惩罚越大
不同 head 有不同 slope，有的更看近处，有的更看远处

ALiBi 原论文报告它能在较短训练长度下外推到更长输入，并且几乎不增加参数和运行成本
很多现代 LLM 实践里，效果通常仍不如 RoPE 家族稳定全面

Rotary Position Embedding (RoPE)¶

将位置编码与词向量通过旋转矩阵相乘，使得词向量不仅包含词汇的语义信息，还融入了位置信息

\[ (R_mq)^T(R_nk) = q^TR_m^TR_nk = q^TR_{m-n}k \]

给位置为 m 的向量 q 乘上矩阵$(R_m$)、位置为 n 的向量 k 乘上矩阵$(R_n$)用变换后的 Q,K 序列做 Attention，Attention 就自动包含相对位置信息

相对位置感知：使用绝对位置编码来达到相对位置编码的效果，RoPE 能够自然地捕捉词汇之间的相对位置关系。
无需额外的计算：位置编码与词向量的结合在计算上是高效的。
适应不同长度的序列：RoPE 可以灵活处理不同长度的输入序列。

目的¶

我们假设通过下述运算来给 q,k 添加绝对位置信息，然后通过 Attention 的内积运算，内积的结果带有相对位置信息：

\[ \tilde{q}_m = f(q, m), \quad \tilde{k}_n = f(k, n) \tag{1} \]

\[ ⟨f(q,m),f(k,n)⟩=g(q,k,m−n)\tag{2} \]

所以我们要求出该恒等式的一个（尽可能简单的）解。求解过程还需要一些初始条件，显然我们可以合理地设 $f(q,0)=q$ 和 $f(k,0)=k$

实现¶

位置 m 的编码进行解方程，我们得到二维情况下用复数表示的 RoPE：

\[ f(q, m) = R*f(q, m) e^{i \theta f(q,m)} = |q| e^{i(\Theta(q) + m\theta)} = qe^{im\theta} \tag{3} \]

矩阵形式：

\[ f(q, m) = \begin{pmatrix} \cos (m\theta) & -\sin (m\theta) \\ \sin (m\theta) & \cos (m\theta) \end{pmatrix} \begin{pmatrix} q_0 \\ q_1 \end{pmatrix} \tag{4} \]

由于内积满足线性叠加性，因此任意偶数维的 RoPE，我们都可以表示为二维情形的拼接，即

由于$(R_m$)具有稀疏性，不建议使用 matmul 进行实现，建议使用下面的方式实现：其中$(\odot$)是逐位对应相乘，即 Numpy、Tensorflow 等计算框架中的 ∗ 运算

问题¶

位置维度和内容维度强耦合：对于一些架构，特别是 MLA 这类压缩 attention 表达的结构，可能不希望所有维度都带旋转位置信息
对上下文扩展很敏感：所以后来有很多 “RoPE scaling / interpolation / NTK-aware scaling / YaRN / LongRoPE”等变体

Partial RoPE¶

只对 Q/K 的一部分维度施加 RoPE，剩下维度保持不旋转。

假设 head_dim 是 $d$，只对前 $d_r$ 维做旋转，后面 $d - d_r$ 维不动：

\[ q = \begin{bmatrix} q^{(\mathrm{rope})} \\ q^{(\mathrm{plain})} \end{bmatrix} \]

\[ k = \begin{bmatrix} k^{(\mathrm{rope})} \\ k^{(\mathrm{plain})} \end{bmatrix} \]

然后：

\[ q' = \begin{bmatrix} R_m\, q^{(\mathrm{rope})} \\ q^{(\mathrm{plain})} \end{bmatrix} \]

\[ k' = \begin{bmatrix} R_n\, k^{(\mathrm{rope})} \\ k^{(\mathrm{plain})} \end{bmatrix} \]

最后 score 变成：

\[ \mathrm{score}_{mn}= \frac{ \left\langle R_m q^{(\mathrm{rope})},\, R_n k^{(\mathrm{rope})} \right\rangle + \left\langle q^{(\mathrm{plain})},\, k^{(\mathrm{plain})} \right\rangle }{\sqrt{d}} \]

目的¶

不是所有维度都需要位置敏感：有些维度更适合表达语义内容，不一定适合被相位旋转。
降低长上下文时的高频扭曲：RoPE 的高频维度在超长外推时更容易出问题。只让部分维度承担旋转，可以减少这种影响。

- 适配 MLA / latent attention 一类结构：在 MLA 里，Q/K/V 有更强的低秩压缩和结构约束。把所有维度都塞进 RoPE，可能会损伤压缩后的表达效率。近年的 MHA2MLA 工作就把 partial RoPE 作为关键设计之一，用来仅保留对 attention 分数更重要的旋转维度¶

RoPE Scaling¶

训练只见过 $L_{\text{train}}$，推理要跑更长 $L_{\text{test}}$，那就不要让位置 m 直接照原公式进旋转，而是做一个缩放：
$$
m' = m / s
$$

或者某种非线性映射，再代入旋转角度。
直觉上是把更长序列压缩映射回训练时更熟悉的角度范围，减轻超长时的相位失真。

Attention Series¶

在 MHA (Multi Head Attention) 中，每个头有自己单独的 key-value 对；标准的多头注意力机制，h 个 Query、Key 和 Value 矩阵。
在 MQA (Multi Query Attention) 中只会有一组 key-value 对；多查询注意力的一种变体，也是用于自回归解码的一种注意力机制。与 MHA 不同的是，MQA 让所有的头之间共享同一份 Key 和 Value 矩阵，每个头只单独保留了一份 Query 参数，从而大大减少 Key 和 Value 矩阵的参数量。

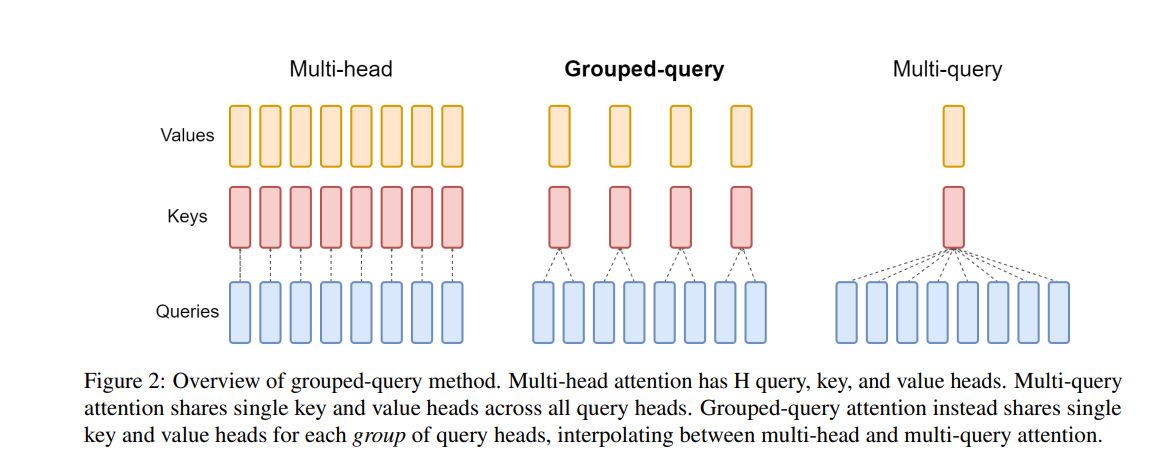

在 GQA (Grouped Query Attention) 中，会对 attention 进行分组操作，query 被分为 N 组，每个组共享一个 Key 和 Value 矩阵 GQA 将查询头分成 G 组，每个组共享一个 Key 和 Value 矩阵。
GQA-G 是指具有 G 组的 grouped-query attention。
> GQA-1 具有单个组，因此具有单个 Key 和 Value，等效于 MQA。而 GQA-H 具有与头数相等的组，等效于 MHA。

Why GQA?¶

ARM 中，Attention 的瓶颈并不在算力，而在 KV cache 的显存和带宽。

MQA 和 GQA 的出发点都是减少 KV Cache 的显存占用和内存带宽，从而提升推理速度。但是 MQA 所有的 Query 头都共享同一组 Key 和 Value，导致模型表达能力下降。而 GQA 则通过将 Query 头分组，每组共享一组 Key 和 Value，在一定程度上保留了模型的表达能力，同时仍然减少了 KV Cache 的显存占用和内存带宽。

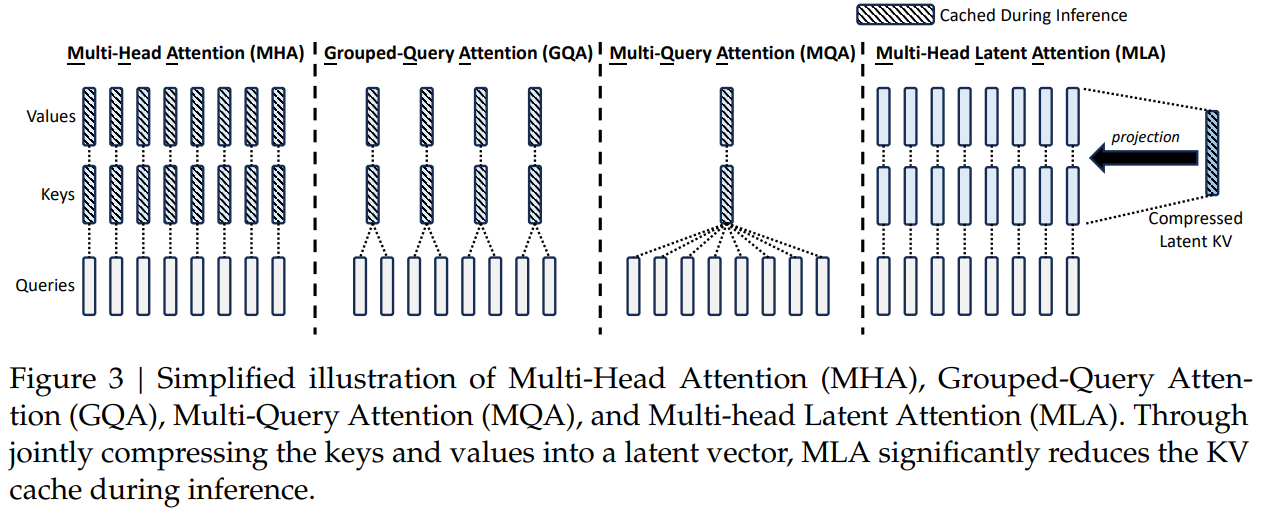

Multi-Head Latent Attention(MLA)¶

目的：不完全将 head 的 K/V 去掉，而是用一个低秩 latent 表示，把 head-specific 的投影推迟到计算时完成。

KV cache 与 head 数无关
推理阶段等价于 MQA
训练阶段仍保留 MHA 的多头表达能力
吸收操作可防止 KV 缓存恢复到其原始大小。

KV Cache¶

对长度为 $T$ 的序列，MLA KV cache 实际是：

\[ \Bigl\{ \underbrace{c_i}_{\text{shared content}},\; \underbrace{k_i^r}_{\text{shared RoPE key}} \Bigr\}_{i=1}^T \]

方案	KV cache 大小（近似）
MHA	$T \times H \times d_k \times 2$
GQA	$T \times G \times d_k \times 2$
MLA	$T \times (d_c + d_r)$

其中：

\[ d_c \ll H d_k,\qquad d_r \ll d_c \]

训练阶段¶

在训练阶段，除了多了一步低秩投影以及只在部分维度加 RoPE 外，MLA 与 Q、K 的计算与 MHA 是基本相同的

RoPE 的$R_m$计算后投影矩阵与位置相关，为了解决这个问题，对 Q 和 K 的低秩投影分为两部分，一部分是原始的投影矩阵，另一部分是与位置相关的投影矩阵

标准 MHA:

对第 i 个 token 第 s 个 head：

\[ q^{(s)}_i=x_iW^{(s)}_q,\quad k^{(s)}_i=x_iW^{(s)}_k, \quad v^{(s)}_i=x_iW^{(s)}_v \]

kv cache 需要存储所有的 $k^{(s)}_i、v^{(s)}_i$，与 head 数成正比。

MLA:
MLA 在 KV 计算前增加一层共享低秩投影

\[ c_i = x_i W_c \]

接着做 head-specific 投影：

\[ q^{(s)}_i=x_iW^{(s)}_q,\quad k^{(s)}_i=c_iW^{(s)}_k, \quad v^{(s)}_i=c_iW^{(s)}_v \]

推理阶段¶

利用矩阵吸收实现 MQA 级推理效率。
- 避免了在推理阶段将 K 恢复到原始大小的昂贵操作。
- 在线阶段就不必先恢复 full value 再做 output projection，而是可以直接从 latent 输出映射到最终 hidden，减少中间张量和访存。

注意力 logits：

\[ q_t^{(s)} k_i^{(s)\top} = (x_t W_q^{(s)}) (c_i W_k^{(s)})^\top \]

重写为：

\[ = x_t \underbrace{(W_q^{(s)} W_k^{(s)\top})}_{\text{吸收到 Q 中}} c_i^\top \]

定义新的 Query 投影矩阵：

\[ \tilde{W}_q^{(s)} = W_q^{(s)} W_k^{(s)\top} \]

于是：

\[ q_t^{(s)} k_i^{(s)\top} = (x_t \tilde{W}_q^{(s)}) c_i^\top \]

原始输出：

\[ o_t^{(s)} = \sum_i \alpha_{ti}^{(s)} v_i^{(s)} = \sum_i \alpha_{ti}^{(s)} (c_i W_v^{(s)}) \]

\[ o_t^{(s)} = \Bigl(\sum_i \alpha_{ti}^{(s)} c_i\Bigr) W_v^{(s)} \]

定义：

\[ u_t^{(s)} = \sum_i \alpha_{ti}^{(s)} c_i \]

于是：

\[ o_t^{(s)} = u_t^{(s)} W_v^{(s)} \]

在 Transformer 里，多头输出会 concat 然后乘一个输出矩阵 $W_o$：

\[ y_t = [o_t^{(1)}, \dots, o_t^{(h)}]\, W_o \]

把上面的 $o_t^{(s)} = u_t^{(s)} W_v^{(s)}$ 代进去，相当于：

\[ y_t = \Bigl[u_t^{(1)},\dots,u_t^{(h)}\Bigr]\; \tilde{W}_o,\qquad \tilde{W}_o \triangleq \text{diag}\bigl(W_v^{(1)},\dots,W_v^{(h)}\bigr) W_o \]

KV cache 只需要缓存：

\[ \{ c_i \}_{i=1}^T \]

与 head 数 $h$ 完全无关，所有 head 共享同一份 KV latent。与 head 相关的信息全部吸收到 Query 和输出矩阵中。

RoPE 解耦¶

和位置无关的内容部分已经被压成共享 latent $c_i$，per-head 的差异被全部搬到Q / 输出侧的矩阵里；
和位置有关的 RoPE 部分，K 也是共享的，但每个 head 的 Q 不一样，所以每个 head 看到的 logits 还是不同的。

为 RoPE 是一个跟位置相关分块对角矩阵$R_m$，满足$R_mR^⊤_n=R_{m−n}$，MLA 加入 RoPE 之后会让固定的投影矩阵与位置相关：

\[ q^{(s)}_i=x_iW^{(s)}_qR_i,k^{(s)}_i=x_iW^{(s)}_kR_i \]

\[ q^{(s)}_tk^{(s)T}_i=(x_tW^{(s)}_q)(c_iW^{(s)}_k)^T = x_t(W^{(s)}_qR_{t-i} W^{(s)T}_k)c_i^T \]

这里的 $W^{(s)}_qR_{t-i} W^{(s)T}_k$ 就无法合并为一个固定的投影矩阵了（跟位置差 $t−i$ 相关），从而 MLA 的想法无法结合 RoPE 实现。

每个 Attention Head 的 Q、K 新增 $d_r$ 个维度用来添加 RoPE，其中 K 新增的维度每个 Head 共享：

\[ o_t = \big[o_t^{(1)}, o_t^{(2)}, \cdots, o_t^{(h)} ,\big] \]

\[ o_t^{(s)} = Attention\left(q_t^{(s)}, k_{\le t}^{(s)}, v_{\le t}^{(s)}\right) = \frac{\sum_{i \le t} \exp\left(q_t^{(s)} k_i^{(s)\top}\right) v_i^{(s)}} {\sum_{i \le t} \exp\left(q_t^{(s)} k_i^{(s)\top}\right)} \]

\[ q_i^{(s)} = [x_i W_{qc}^{(s)},x_i W_{qr}^{(s)}R_i] ,\quad k_i^{(s)} = [c_i W_{kc}^{(s)},x_i W_{kr}R_i] ,\quad v_i^{(s)} = c_i W_v^{(s)}, \quad c_i = x_i W_c \]

Why RoPE-K shared?

K 矩阵仅需共享的 $W_{kr}$；head 间的差异完全由各自的 $W_{qr}^{(s)}$ 在 Q 侧体现。

完整推理过程¶

生成 Query
内容部分（已吸收）：

$$
q_{absorb} = x_t W_{DQ} W_{Q_{absorb}} \quad (H \times d_c)
$$

位置部分：

$$
q_{rope} = \text{RoPE}(x_t W_{DQ} W_{QR}) \quad (H \times d_r)
$$

生成并缓存 KV

$$
c_{KV_t} = x_t W_{DKV}
$$

$$
k_{rope_t} = \text{RoPE}(x_t W_{KR})
$$

Attention 分数计算
内容分数：

$$
S_{content} = q_{absorb} \cdot C_{KV_cache}^T
$$

位置分数：

$$
S_{rope} = q_{rope} \cdot K_{rope_cache}^T
$$

总分数：

$$
Scores = \frac{S_{content} + S_{rope}}{\sqrt{d_{head}}} + \text{Mask}
$$

$$
Probs = \text{Softmax}(Scores)
$$

Value 聚合（在压缩空间）

$$
u_t = \sum_{i=1}^T Probs_i \cdot C_{KV_i}
$$

形状：$(H, d_c)$。

输出投影

$$
y_t = \text{Flatten}(u_t) \cdot W_{O_{absorb}}
$$

映射回 $d_{model}$ 维。¶

Linear Attention¶

所以 linear attention 的核心目标就是：

避免显式构造 $N \times N$ 的 attention matrix，把复杂度从二次降到线性。

Normalization¶

LayerNorm: 对某个样本的所有特征维度进行归一化

$$
\text{LayerNorm}(x) = \frac{x - \mu}{\sigma} \cdot \gamma + \beta
$$

RMSNorm: 简化版的 LayerNorm，它不减去均值，只基于平方均值 (Root Mean Square) 来归一化
$$
\text{RMSNorm}(x) = \frac{x}{\sqrt{\frac{1}{d}\sum_{i=1}^{d} x_i^2 + \epsilon}} \cdot w
$$

Why RMSNorm?¶

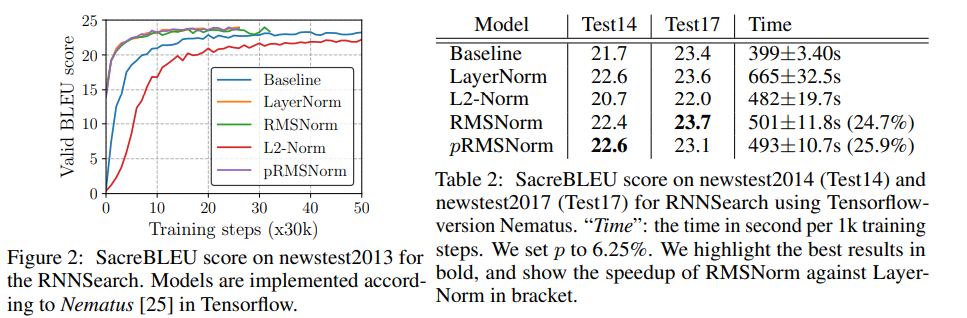

Layer-Norm 和 RMS-Norm 在测试集效果上没有明显差异，基本持平
RMS-Norm 的计算效率要更高

Feed Forward Network¶

Dense FFN¶

MLP: 两层全连接网络，中间使用非线性激活函数（如 ReLU 或 SiLU）

$$
\text{FFN}(x) = \text{ReLU}(0, xW_1)W_2
$$

SwiGLU: 使用 SiLU 激活函数的变体并增加门控机制
$$
\begin{aligned}
\text{SwiGLU}(x) &= (\text{Swish}(xW_1);\odot;xW_2) \
\text{Swish}(x) &= x \cdot \sigma(x)
\end{aligned}
$$

Mixture of Experts (MoE)¶

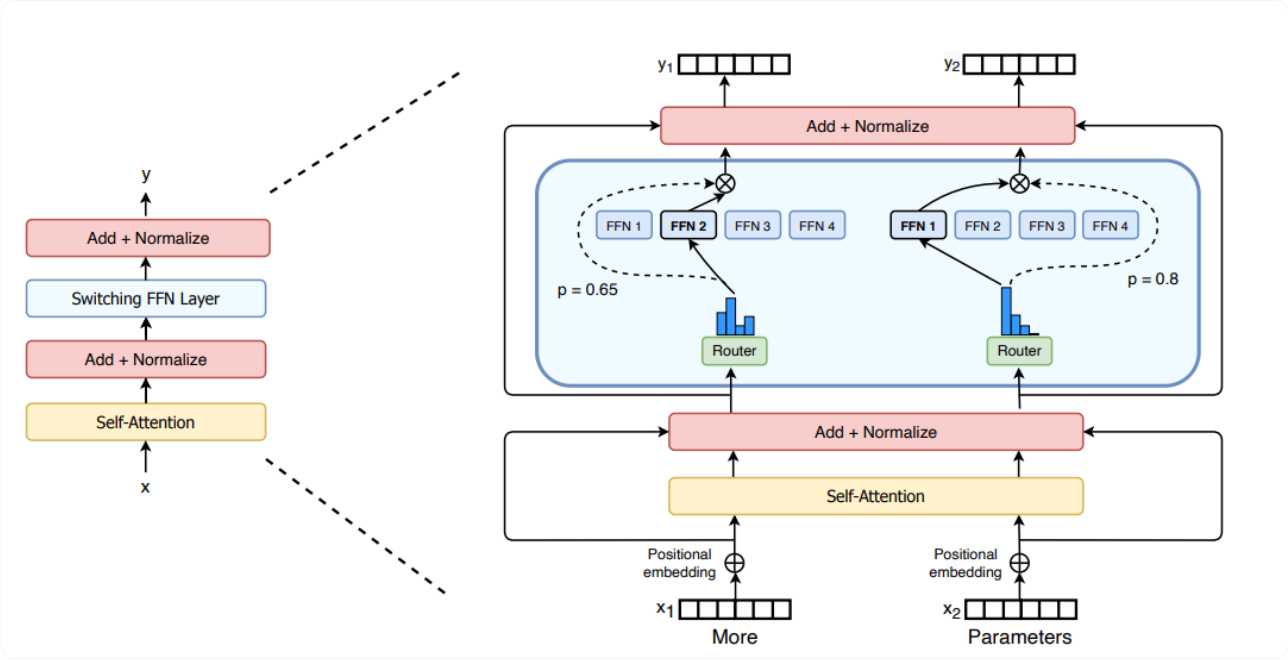

Mixture of Experts (MoE): 多个专家网络的集合，每个输入样本通过一个路由器选择部分专家进行处理，从而提高模型的表达能力
Switch Transformer：Top-1 gating，每个 token 只去 1 个专家。
GShard / GLaM：Top-2 gating，每个 token 走 2 个专家，结果加权。

Why we need MoE?¶

Dense FFN 的计算量随着模型规模的增大而迅速增加，MoE 通过引入多个专家网络，并让每个输入样本只激活其中的一部分专家，从而在保持模型表达能力的同时，大幅降低了计算资源的消耗。

MoE 的参数量巨大，但实际 activation 只用到一小部分专家

\[ \begin{aligned} FFN(x) &= W_2 \sigma (W_1 x) \\ MoE(x) &= \sum_{e \in TopK(x)} g_e(x) \cdot Expert_e(x) \end{aligned} \]

MoE 优势¶

将参数数量与参数激活量解耦
参数效率极高：Dense 70B ≈ MoE 600B（激活 40B）
推理成本可控：
每 token 只算 K 个 expert
理论 FLOPs 接近中型 Dense 模型
每个专家可以学到不同的知识领域，模型的整体能力提升

MoE 挑战¶

原本很规整的 dense 计算，变成了：

动态路由
不规则 token 分布
跨设备数据交换
很多小而不均匀的专家 batch

额外的 gather/scatter / permutation / combine

Text Only

hidden states
  → router logits
  → top-k select
  → token 按 expert 分桶 / 排序 / 重排
  → 跨卡发给对应 expert（all-to-all）
  → 每个 expert 做 MLP
  → 结果再跨卡收回（all-to-all）
  → 恢复原 token 顺序
  → combine / weighted sum

训练挑战¶

路由不均衡，部分专家过载，其他专家不能学到知识
如果使用辅助损失（auxiliary loss）来鼓励负载均衡，辅助损失过大会损害模型性能。
Token-Dropping，每个 expert 在一次 forward 中能处理的 token 数是有限的：
$$capacity=capacity_factor \times \frac{tokens}{experts}$$
太多 token 同时路由到同一个 expert 时，就会发生丢 token。

Important

路由不均 + 容量有限共同造成了 token-dropping 现象

稀疏激活带来的优化困难
每个 GPU 的负载不同容易形成很多小矩阵乘，很难保持高 occupancy 和高 cache 命中

通信开销大，需要两次 all2all 通信

Bash

tokens
  ↓ routing
scatter to experts (all-to-all)
  ↓ expert compute
gather back (all-to-all)

大规模集群中，需要将通信开销与计算开销 overlap

推理挑战¶

routing 导致的动态不规则 workload
负载倾斜：有些 GPU 上热门专家非常忙，其他 GPU 空闲。
小批量 GEMM：很多 expert 只拿到很少 token，导致 MLP GEMM 变成瘦高矩阵或超小 batch，Tensor Core 利用率差。
动态 shape：每一步每层每个 expert 的 token 数都变，难以做静态最优调度，也不利于 CUDA Graph 这类静态捕获。
token permutation / unpermutation 开销大
很多非连续访存，是 memory-bound
专家热点与真实流量分布不一致

推理优化
- 并行策略：
- DP：数据并行，不同副本处理不同请求
- TP：张量并行，同一个大矩阵切开
- EP：专家并行，不同 expert 放在不同 GPU
- Grouped GEMM + permutation kernel：
- 将多个 expert MLP 小矩阵乘合并成一个大矩阵乘，提升 Tensor Core 利用率
- 用专门的 permutation kernel 降低重排开销
- 尽量把 permutation 和 grouped GEMM 更紧地接起来
- all-to-all & compute overlap:
- dispatch/combine 主要是数据搬运，expert MLP 是算数密集，两者资源侧重点不同，所以理论上可以流水并发
- TBO(two-batch-overlap)：把一个大 ForwardBatch 拆成两个可以交错执行的子 batch，然后在单层 forward 内部，按预定义阶段显式穿插执行。
- decode/verify：两个batch对半分 sequence，交错执行
- prefill/extend：按 extend token 总量均衡切分
- 在定义好的 operation 上交错执行
