一条 nGQL 语句的前世今生¶

约 810 个字 204 行代码 3 张图片预计阅读时间 7 分钟

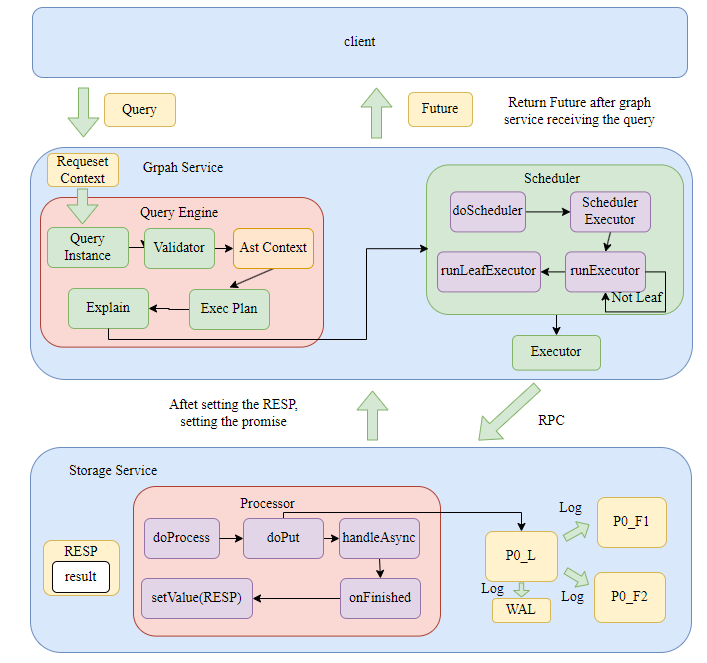

用户在 console 或者通过 sdk 输入 Query 语句到 Graph Service，返回给用户 Future，然后开始执行回调，即下面的整个流程。
Graph Service 将 Query、Session、Storage 等打包成 Request Context，随后将 Request Context 打包成 Query Instance 随后开始执行 parse、validate、optimize、execute 整个流程。
- 在 validate 结束后，首先先获取 statement 对应的 ast context，然后再转换成 plan node tree。
- 在 Graph Service 获取到 query 并启动整个异步执行流程后，返回 Future 给 client。
然后将 Request Context 传入 Scheduler，用 Scheduler 的内存池按照算子树依次执行每个物理节点计划。
每个物理节点计划在 graphd 中存在一个 executor，实际上里面调用了 storaged 的 processor。
每个 processor 内部从 RocksDB 中获取或者存储 KV 对，实际上是通过 raft-wal 进行集群间的同步，然后用结果去设置 promise，graphd 的 future 接收到后继续向上传递结果，直到返回给 client 的结果。

Client¶

client 通过 tcp 来连接到 graphd，通过 libevent 来与 graphd 进行 SQL 语句和查询结果的传输。

先构造 host address(ip address, port)
通过配置参数初始化连接池
通过连接池与 graphd 建立 Session，最后通过 Session 来进行 query 的执行以及返回结果。

basic example¶

Go

const (
    address = "127.0.0.1"
    // The default port of NebulaGraph 2.x is 9669.
    // 3699 is only for testing.
    port     = 3699
    username = "root"
    password = "nebula"
    useHTTP2 = false
)


func main() {
    hostAddress := nebula.HostAddress{Host: address, Port: port}
    hostList := []nebula.HostAddress{hostAddress}
    // Create configs for connection pool using default values
    testPoolConfig := nebula.GetDefaultConf()
    testPoolConfig.UseHTTP2 = useHTTP2
    testPoolConfig.HandshakeKey = "3.0.0"

    // Initialize connection pool
    pool, err := nebula.NewConnectionPool(hostList, testPoolConfig, log)
    if err != nil {
        log.Fatal(fmt.Sprintf("Fail to initialize the connection pool, host: %s, port: %d, %s", address, port, err.Error()))
    }
    // Close all connections in the pool
    defer pool.Close()

    // Create session
    session, err := pool.GetSession(username, password)

    // Release session and return connection back to connection pool
    defer session.Release()

    {
        // Prepare the query
        createSchema := "CREATE SPACE IF NOT EXISTS basic_example_space(vid_type=FIXED_STRING(20)); " +
            "USE basic_example_space;" +
            "CREATE TAG IF NOT EXISTS person(name string, age int);" +
            "CREATE EDGE IF NOT EXISTS like(likeness double)"

        // Execute a query
        resultSet, err := session.Execute(createSchema)

    }
    // Drop space
    {
        query := "DROP SPACE IF EXISTS basic_example_space"
        // Send query
        resultSet, err := session.Execute(query)
    }
}

Graphd¶

graphd 大体上分为 parse，validate，planner，optimize，execute 这几个阶段。所有的 statement、execplan 以及最后的 resultset 包括原始的 Query 语句，都存储在 RequestContext 中。

构建 RequestContext 并把 Query 语句传入，根据 RequestContext 构建 Query Instance。开启所有的异步流程后，返回用户一个 Future。
在 Query Instance 中执行 parse，将语句解析成 sentence(statement)。
在 validate 中通过validateimpl方法进行 check，校验是否满足 schema 以及是否数据未超范围。

C++

Status InsertVerticesValidator::validateImpl() {
  spaceId_ = vctx_->whichSpace().id;
  NG_RETURN_IF_ERROR(check());
  NG_RETURN_IF_ERROR(prepareVertices());
  return Status::OK();
}

通过 validator 的toplan方法将 sentence 变成 execution plan tree。

C++

Status InsertVerticesValidator::toPlan() {
  auto doNode = InsertVertices::make(qctx_,
                                    nullptr,
                                    spaceId_,
                                    std::move(vertices_),
                                    std::move(tagPropNames_),
                                    ifNotExists_,
                                    ignoreExistedIndex_);
  root_ = doNode;
  tail_ = root_;
  return Status::OK();
}

将执行计划树交给 Optimizer 进行优化，nebula 现在的优化是 Rule-based optimization，每个执行计划需要遍历所有的 rules，得到最优的执行计划。
然后将整个计划交给 Scheduler 进行执行，在 Scheduler 中按照计划树的父子关系，从下之上依此执行计划，所有的计划都是用 Future 异步执行。parent plan 节点需要所有的 children plan 节点都执行完后才开始执行。

C++

folly::Future<Status> AsyncMsgNotifyBasedScheduler::scheduleExecutor(
std::vector<folly::Future<Status>>&& futures, Executor* exe, folly::Executor* runner) const {
switch (exe->node()->kind()) {
  // ...
  case PlanNode::Kind::kArgument: {
    return runExecutor(std::move(futures), exe, runner);
  }
  default: {
    if (exe->depends().empty()) {
      return runLeafExecutor(exe, runner);
    } else {
      return runExecutor(std::move(futures), exe, runner);
    }
  }
}
}
folly::Future<Status> AsyncMsgNotifyBasedScheduler::runExecutor(
  std::vector<folly::Future<Status>>&& futures, Executor* exe, folly::Executor* runner) const {
return folly::collect(futures).via(runner).thenValue(
    [exe, this](auto&& t) mutable -> folly::Future<Status> {
      NG_RETURN_IF_ERROR(checkStatus(std::move(t)));
      // Execute in current thread.
      return execute(exe);
    });
}

folly::Future<Status> AsyncMsgNotifyBasedScheduler::runLeafExecutor(Executor* exe,
                                                                  folly::Executor* runner) const {
  return std::move(execute(exe)).via(runner);
}

在 runExecutor 方法中会调用 graphd 中的 executor，进行物理计划的执行。里面涉及到存储层的内容时会通过 RPC 向 Storaged 请求服务。

Storaged¶

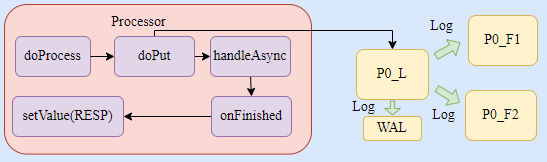

Storaged 接收到 graphd 发送的 executor 请求，启动对应的 Processor，执行process方法，实际上执行doProcess方法。

在执行完逻辑后，将所有的更改写入集群，最后在回调中执行handleAsync方法，实际上是执行onFinished方法，onFinished方法中设置 promise 的 value 为 RESP，RESP 中包含查询的结果，一层层返回直到返回给客户端。

C++

template <typename RESP>
void BaseProcessor<RESP>::doPut(GraphSpaceID spaceId,
                                PartitionID partId,
                                std::vector<kvstore::KV>&& data) {
  this->env_->kvstore_->asyncMultiPut(
      spaceId, partId, std::move(data), [spaceId, partId, this](nebula::cpp2::ErrorCode code) {
        handleAsync(spaceId, partId, code);
      });
}

template <typename RESP>
void BaseProcessor<RESP>::handleAsync(GraphSpaceID spaceId,
                                    PartitionID partId,
                                    nebula::cpp2::ErrorCode code) {
  VLOG(3) << "partId:" << partId << ", code: " << static_cast<int32_t>(code);

  bool finished = false;
  {
    std::lock_guard<std::mutex> lg(this->lock_);
    handleErrorCode(code, spaceId, partId);
    this->callingNum_--;
    if (this->callingNum_ == 0) {
      finished = true;
    }
  }

  if (finished) {
    this->onFinished();
  }
}

virtual void onFinished() {
  memory::MemoryCheckOffGuard guard;
  if (counters_) {
    stats::StatsManager::addValue(counters_->numCalls_);
    if (!this->codes_.empty()) {
      stats::StatsManager::addValue(counters_->numErrors_);
    }
  }

  this->result_.latency_in_us_ref() = this->duration_.elapsedInUSec();
  if (!profileDetail_.empty()) {
    this->result_.latency_detail_us_ref() = std::move(profileDetail_);
  }
  this->result_.failed_parts_ref() = this->codes_;
  this->resp_.result_ref() = std::move(this->result_);
  this->promise_.setValue(std::move(this->resp_));

  if (counters_) {
    stats::StatsManager::addValue(counters_->latency_, this->duration_.elapsedInUSec());
  }

  delete this;
}

写入更改是 doPut 操作，该操作实际上是对 raft 提交日志，驱动 raft 状态机将该操作同步到集群中。

所有操作都是 write wal first。
sync logs to followers

C++

void Part::asyncMultiPut(const std::vector<KV>& keyValues, KVCallback cb) {
  std::string log = encodeMultiValues(OP_MULTI_PUT, keyValues);

  appendAsync(FLAGS_cluster_id, std::move(log))
      .thenValue(
          [callback = std::move(cb)](nebula::cpp2::ErrorCode code) mutable { callback(code); });
}
// 经过 Part::appendAsync -> RaftPart::appendLogAsync -> RaftPart::appendLogsInternal
void RaftPart::appendLogsInternal(AppendLogsIterator iter, TermID termId) {
  TermID currTerm = 0;
  LogID prevLogId = 0;
  TermID prevLogTerm = 0;
  LogID committed = 0;
  LogID lastId = 0;
  nebula::cpp2::ErrorCode res = nebula::cpp2::ErrorCode::SUCCEEDED;
  do {
    std::lock_guard<std::mutex> g(raftLock_);
    res = canAppendLogs(termId);
    if (res != nebula::cpp2::ErrorCode::SUCCEEDED) {
      break;
    }
    currTerm = term_;
    prevLogId = lastLogId_;
    prevLogTerm = lastLogTerm_;
    committed = committedLogId_;
    // Step 1: Write WAL
    {
      SCOPED_TIMER(
          [](uint64_t execTime) { stats::StatsManager::addValue(kAppendWalLatencyUs, execTime); });
      if (!wal_->appendLogs(iter)) {
        VLOG_EVERY_N(2, 1000) << idStr_ << "Failed to write into WAL";
        res = nebula::cpp2::ErrorCode::E_RAFT_WAL_FAIL;
        lastLogId_ = wal_->lastLogId();
        lastLogTerm_ = wal_->lastLogTerm();
        break;
      }
    }
    lastId = wal_->lastLogId();
    VLOG(4) << idStr_ << "Succeeded writing logs [" << iter.firstLogId() << ", " << lastId
            << "] to WAL";
  } while (false);

  if (!checkAppendLogResult(res)) {
    iter.commit(res);
    return;
  }
  // Step 2: Replicate to followers
  auto* eb = ioThreadPool_->getEventBase();
  replicateLogs(eb, std::move(iter), currTerm, lastId, committed, prevLogTerm, prevLogId);
  return;
}
