从代码看 SGLang 的 KV Cache¶

实际上 SGLang 的 Cache 管理由三个组件构成 tree_cache 、 req_to_token_pool 和 token_to_kv_pool_allocator 。

• tree_cache 充当协调层 ，位于两个内存池之上。

• req_to_token_pool 存储了从请求到令牌位置的逻辑映射

• token_to_kv_pool_allocator 管理 KV 缓存槽的物理分配

tree_cache 通过 match_prefix() 返回现有的 KV 索引(out_cache_loc)，从而实现前缀重用 ，避免了重新计算和重新分配。

tree_cache 通过 cache_finished_req() 或者 cache_unfinished_req()(chunked prefill 使用) 来重新插入prefix + new allocate 的 cache_loc，然后释放冗余的 kv cache。

组件详解¶

req_to_token_pool¶

这是从请求到其令牌的键值缓存索引的映射。这就是我们在注意力后端图中提到的 req_to_token

• 形状：最大允许请求数（由参数 max-running-requests 设置，用于指定可同时运行的最大请求数）* 每个请求的最大上下文长度（由配置 model_config.context_len 设置）

• 访问：

• Dim0： req_pool_indices 标识具体请求

• Dim1：请求中标记的位置（从 0、1、2… 开始），用于标识请求中的特定标记。
• Value: out_cache_loc ，表示令牌指向由 Dim0 和 Dim1 标识的与该令牌关联的 KV 缓存索引。

token_to_kv_pool¶

req_to_token_pool 维护了 Request 到 token KV 缓存索引的映射关系， token_to_kv_pool 进一步将 token 从其 KV 缓存索引映射到其实际的 KV 缓存数据。

• Layout: Number of Layers _ Max Allowed Tokens Number _ Number of Head * Head Dimension
• 访问：
• Dim0：layer_id 标识特定图层
• Dim1：out_cache_loc 标识特定的 KV 缓存索引（空闲槽位）
• Dim2：head
• Dim3：head_dim
• Value: k_buffer 的值为 cache_k ，v_buffer 的值为 cache_v ，表示实际的键值缓存数据。

请注意，我们通常会一次性检索整个层的 KV 缓存，因为我们需要请求中所有先前 token 的 KV 才能进行 forward。

Example¶

prefix_cache = {
    "ABC": [0, 1, 2]  # KV槽位
}

token_to_kv_pool = {
    0: (k_A, v_A),
    1: (k_B, v_B),
    2: (k_C, v_C),
}

Chunked Prefill（仅分配新chunk部分）

• req₀ 新chunk: [D, E]
• req₁ 新chunk: [G, H]
• prefix [A,B,C] 不再重算，直接复用槽位 [0,1,2]。

req_to_token_pool = {
    0: [0, 1, 2, 3, 4],
    1: [0, 1, 2, 5, 6],
}

token_to_kv_pool.update({
    3: (k_D, v_D),
    4: (k_E, v_E),
    5: (k_G, v_G),
    6: (k_H, v_H),
})

第一次Decode

• req₀ 生成新 token F（槽位7）
• req₁ 生成新 token I（槽位8）

req_to_token_pool = {
    0: [0, 1, 2, 3, 4, 7],
    1: [0, 1, 2, 5, 6, 8],
}

token_to_kv_pool.update({
    7: (k_F, v_F),
    8: (k_I, v_I),
})

req₀ 已生成完毕，因此系统释放其 非prefix槽位 [3,4,7]，prefix [0,1,2] 保留以供复用。req₁ 继续进行 decode

req_to_token_pool = {
    1: [0, 1, 2, 5, 6, 8]
}

token_to_kv_pool = {
    0: (k_A, v_A),
    1: (k_B, v_B),
    2: (k_C, v_C),
    5: (k_G, v_G),
    6: (k_H, v_H),
    8: (k_I, v_I),
}

模型推理中的 KV Cache 管理流程¶

这里为了简化提取关键流程，我们假设设置 page_size=1 ，即逐 token 精确匹配。

Prefill¶

1. Step 1: Prefix Matching

• 当有新请求到达时， tree_cache.match_prefix() 方法会遍历基数树以找到最长的缓存前缀
• match_prefix() 函数返回 prefix_indices （键值缓存位置张量）和 last_node （表示匹配前缀的树节点）。这些 prefix_indices 直接指向可重用的物理键值缓存槽位。

2. Step 2: Memory Allocation

• 为批次分配键值缓存时，系统会使用树缓存中已缓存的prefix_indices，并且仅为未缓存的标记分配新的缓存

# prefix reuse: 从树缓存中检索缓存的键值索引
prefix_tensors = [r.prefix_indices for r in batch.reqs]
# req_to_token_pool alloc: allocates slots for new tokens
req_pool_indices = alloc_req_slots(batch.req_to_token_pool, ...)
# token_to_kv_pool alloc: kv cache allocation for new tokens
out_cache_loc = alloc_token_slots(batch.tree_cache, ...)
# mapping: writes both cached and new indices to req_to_token_pool
write_cache_indices(...)

3. Step 3: Cache Insertion

• 计算完成后，新的键值缓存通过 cache_finished_req() 或者 cache_unfinished_req()被插入回树缓存中，插入过程中，树缓存：
  • 识别树中已存在的重复前缀（返回 new_prefix_len ）
  • 通过 token_to_kv_pool_allocator.free() 释放重复的 KV 索引
  • 使用新节点更新 radix tree
  • 增加/减少锁引用以保护缓存节点免受驱逐

4. Step 4：经过 Scheduler 调度后，modelrunner 进行模型真正执行，这里以 flash attention 作为后端为例

   • 获取 metadata，比如多个序列 cur_q_len，cur_q_len 以及每个序列的 token 需要的 KV cache 索引
   • 调用 flash-attn.flash_attn_with_kvcache()，将 page table 和 meta data 作为参数传入，就结束了 prefill 的过程

   Decode¶

Decode 的流程实际上与 Prefill 相似，只是分配内存时，每个 token 只需要分配 1 个即可，其余操作基本相同

Summary¶

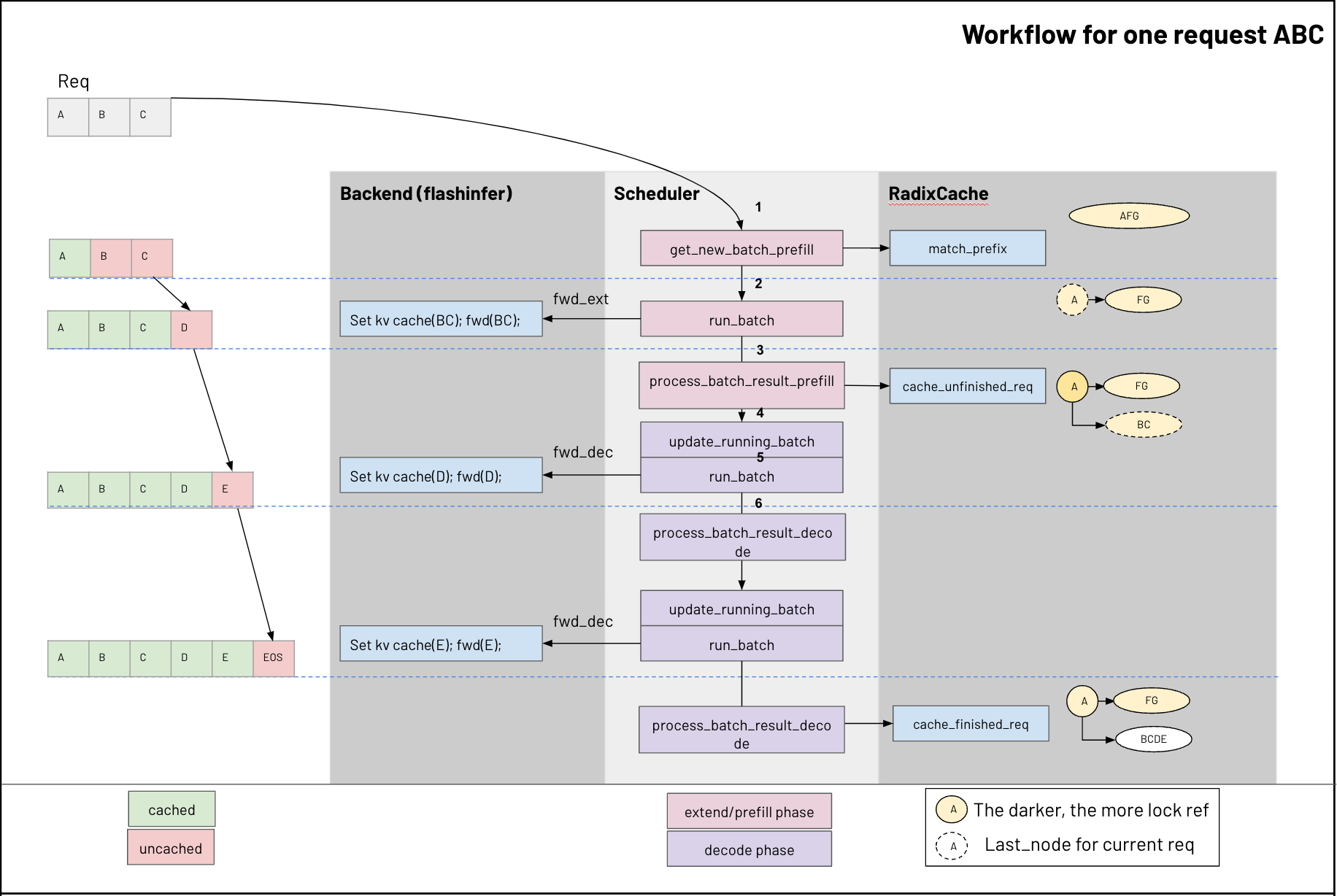

借用¹ 的一张图作为总结
