RadixAttention 你需要知道的细节¶

约 4490 个字 79 行代码 4 张图片预计阅读时间 23 分钟

Why Radix Attention?¶

LLM 推理分为 Prefill（预填充）和 Decode（解码）两个阶段。KV Cache 存储了 Prefill 阶段计算出的中间状态。 KV Cache 的计算只依赖于前序 Token。只要前缀（Prefix）相同，KV Cache 就可以完全复用，无需重复计算。

实际应用中，Prompt 的结构非常复杂，比如：

Few-shot Learning： 多个请求共用一长串 Examples。
Self-Consistency / Tree-of-Thought： 从同一个问题分叉出多条推理路径。
Chat Session： 多轮对话不断追加后缀。

传统的 KV Cache 复用通常基于“Prompt 完整哈希”或简单的“完全匹配”。然而，这些方法难以处理树状结构的共享模式（如多轮对话的分叉、多路推理），且无法高效地处理动态的节点分裂与合并。我们需要一种更灵活的数据结构——Radix Tree，来将 KV Cache 的管理粒度从“整条请求”精细化到“Token 序列片段”。

Radix Tree¶

Radix Attention 的核心在于维护了一个Radix Tree（也称为压缩前缀树）。

节点 (Node) - TreeNode:
KV Cache 映射: self.value 存储着该节点对应的 Token 序列在 PagedAttention 中的 Block Indices (物理显存块索引)。
引用计数: self.lock_ref 记录了当前有多少个请求正在使用该节点（或其子节点）。
LRU 追踪: self.last_access_time 用于记录最后访问时间，支持 LRU 驱逐策略。
父子关系: self.children 是一个字典，映射 child_key 到子节点；self.parent 指向父节点。
边 (Edge) - RadixKey:
虽然逻辑上称为“边”，但在代码中，边上的 Token 序列实际上存储在子节点的 self.key 中。
RadixKey 包含 token_ids(Token 序列) 和 extra_key (用于区分不同 LoRA 适配器或采样参数的命名空间)。

Python

# sglang/srt/mem_cache/radix_cache.py
class TreeNode:
    def __init__(self, ...):
        self.children = defaultdict(TreeNode)
        self.parent: TreeNode = None
        self.key: RadixKey = None
        self.value: Optional[torch.Tensor] = None  # <--- 这里存储 KV Cache 的 Block Indices
        self.lock_ref = 0                          # <--- 引用计数
        self.last_access_time = time.monotonic()   # <--- LRU 时间戳

class RadixKey:
    def __init__(
        self,
        token_ids: List[int],
        extra_key: Optional[str] = None,
        is_bigram: bool = False,
    ):
        # token ids sequence
        self.token_ids = token_ids
        # extra key (e.g. lora_id, cache_salt)
        self.extra_key = extra_key
        # is bigram key
        self.is_bigram = is_bigram

路径压缩¶

代码通过 _split_node() 方法实现了路径压缩。

合并: 当你插入一个序列 [A, B, C] 时，如果树是空的，它会创建一个包含完整序列 [A, B, C] 的节点，而不是三个节点。

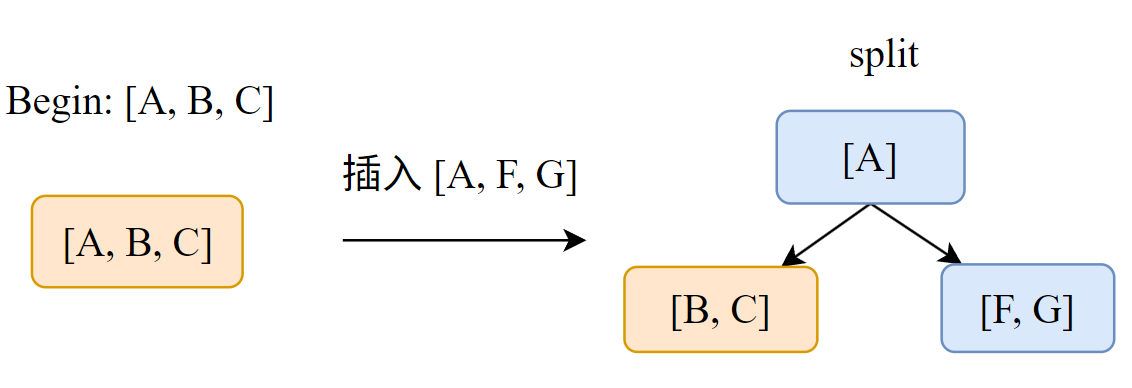

分裂 (Split): 当树中已有 [A, B, C]，而新请求是 [A, F, DG] 时，_match_prefix_helper() 会发现匹配到 [A]，然后在 [B, C] 处分叉。此时会调用 _split_node()：
1. 原来的节点 [A, B, C] 被切分为父节点 [A] 和子节点 [B, C]。
2. 新请求的后缀 [F, G] 成为 [A] 的另一个子节点。

工作流程（Workflow）¶

Radix Attention 主要涉及最长前缀匹配，Radix Tree 的更新，内存管理与驱逐三部分

前缀匹配（Prefix Matching）¶

当新请求到来时，match_prefix() 函数会被调用。

遍历: _match_prefix_helper() 从根节点开始，沿着边匹配 Token。
最长公共前缀: 它会尽可能深地匹配，直到无法匹配为止。
返回结果: 返回匹配到的所有节点的 value (KV Cache Indices) 拼接后的 Tensor。这就是 Cache Hit。

树的更新与插入（Update & Insertion）¶

请求生成结束后，调度器会调用 cache_finished_req() (或 cache_unfinished_req]())。

先对齐到 page_size 的倍数，value 已经通过 alloc_for_extend() 和 alloc_for_decode() 分配了新的 KV Cache
根据 req.fill_ids (已有的 token 序列)构造 RadixKey 插入到 Radix Tree 中
如果树中已存在部分前缀，insert() 会自动处理节点分裂（Split）或合并，并返回新插入的前缀长度 new_prefix_len。
这里通过 token_to_kv_pool_allocator.free()将 req 可以复用树中节点的那些新分配的显存块释放掉，避免浪费。
重新匹配以获取树中的物理索引（可能包含复用的旧块）
将 Radix Tree 返回的 new_indices 写回 req_to_token_pool]，确保请求后续使用的物理索引与树中一致。

何时进行更新？¶

主要有两个触发时机：

请求完成时 (cache_finished_req()):
- 当一个请求生成结束（遇到 EOS 或达到最大长度），系统会将该请求完整的 Token 序列（Prompt + Output）作为一条路径插入到 Radix Tree 中。
- 这使得后续相同的 Prompt 可以直接复用完整的 KV Cache。
分块 Prefill 结束时 (cache_unfinished_req()):
- 对于超长 Prompt，SGLang 会将其切分为多个 Chunk 进行 Prefill。
- 每处理完一个 Chunk，系统会调用 cache_unfinished_req() 将当前已计算好的部分前缀插入 Radix Tree。
- 这样，即使请求还没完全处理完，其中间状态也可以被保存，防止被意外驱逐，并允许在后续 Chunk 中继续复用。

如何处理不足一个 Page 的部分？¶

当 page_size > 1（例如 16）时，Radix Tree 只存储完整的 Page。对于不足一个 Page 的尾部数据，处理逻辑如下：

对齐截断 (Alignment & Truncation):
会将 Token 序列长度向下取整到 page_size 的倍数。只有完整的 Page 会被插入树中并共享。
尾部处理 (Tail Handling):
不入树: 剩余的不足 16 个 Token 的 KV Cache 不会被插入 Radix Tree。这意味着这部分数据无法被其他请求通过 Radix Tree 匹配到。
私有保留: 虽然不入树，但这部分 KV Cache 对应的物理索引（Indices）会被保留在当前请求对象 (req.prefix_indices) 中，后续后端进行计算时会获取对应的 KV Cache。
后续复用: 当该请求处理下一个 Chunk 时，它会直接拼接这些保留的 Indices，从而无缝继续计算，而不需要重新计算这部分尾巴。

内存管理与驱逐策略（Eviction Policy）¶

显存是有限的，Radix Tree 不能无限增长。

引用计数（Reference Counting）： 每个节点都有一个引用计数，表示当前有多少个正在运行的请求正在使用这个节点对应的 KV Cache。
LRU 驱逐: evict() 函数
1. 收集叶子: _collect_leaves() 找到所有引用计数为 0 的叶子节点。
2. 排序: 对叶子节点排序。
3. 删除: 循环删除最近最少使用的叶子节点，并释放其对应的 KV Cache (self.token_to_kv_pool_allocator.free(x.value)).
4. 递归删除: 如果删除叶子后，其父节点变成了无子节点的叶子且引用计数为 0，父节点也会被加入驱逐候选队列。

何时进行驱逐？¶

1. 显存分配不足时 (Allocation)¶

这是最常见的触发点。当系统尝试为新的 Token 分配物理显存（KV Cache Block）但发现 allocator 中的空闲块不足时，释放 Radix Tree 中最近最少使用（LRU）的节点。

Prefill 阶段: alloc_paged_token_slots_extend（为 Prompt 阶段分配显存时）。
Decode 阶段: alloc_paged_token_slots_decode)（为生成新 Token 分配显存时）。
通用分配: alloc_token_slots（非分页模式或通用分配时）。

2. 解码前的内存检查 (Memory Check)¶

在每一轮解码（Decode）开始前，调度器会主动检查是否有足够的显存来容纳当前 Batch 中所有请求生成的下一个 Token。

如果预测到显存不足，它会先尝试调用 evict_from_tree_cache() 清理空间。如果清理后仍然不足，则会触发 Retraction（请求回退/抢占）。

3. 请求回退/抢占时 (Retraction)¶

当显存严重不足，必须强制停止某些正在运行的请求（Retract）以腾出空间给其他高优先级请求或防止 OOM 时。

当一个请求被“杀掉”或回退时，系统会立即调用 evict() 来确保其占用的资源被彻底释放并转化为可用的空闲块。

Cache-Aware Scheduling¶

注意¶

要启用这个逻辑，启动服务时需要设置 --schedule-policy lpm。默认情况下调度策略是 fcfs，此时不会进行基于前缀长度的排序。

流程¶

调用入口：在 scheduler.py 的 get_new_batch_prefill() 方法中。
在从 waiting_queue 取出请求之前，会调用 self.policy.calc_priority()。

Python

# python/sglang/srt/managers/scheduler.py
def get_new_batch_prefill(self) -> Optional[ScheduleBatch]:
    # ...
    # Get priority queue
    self.policy.calc_priority(self.waiting_queue)  # <--- 这里触发排序
    # ...

排序实现：在 schedule_policy.py 中。
calc_priority() 方法会根据当前的策略（如 lpm）计算前缀匹配并排序。

“全量遍历收集 -> 堆排序”

Python

# python/sglang/srt/managers/schedule_policy.py
def calc_priority(self, waiting_queue: List[Req]) -> bool:
    # ...
    if isinstance(policy, CacheAwarePolicy):

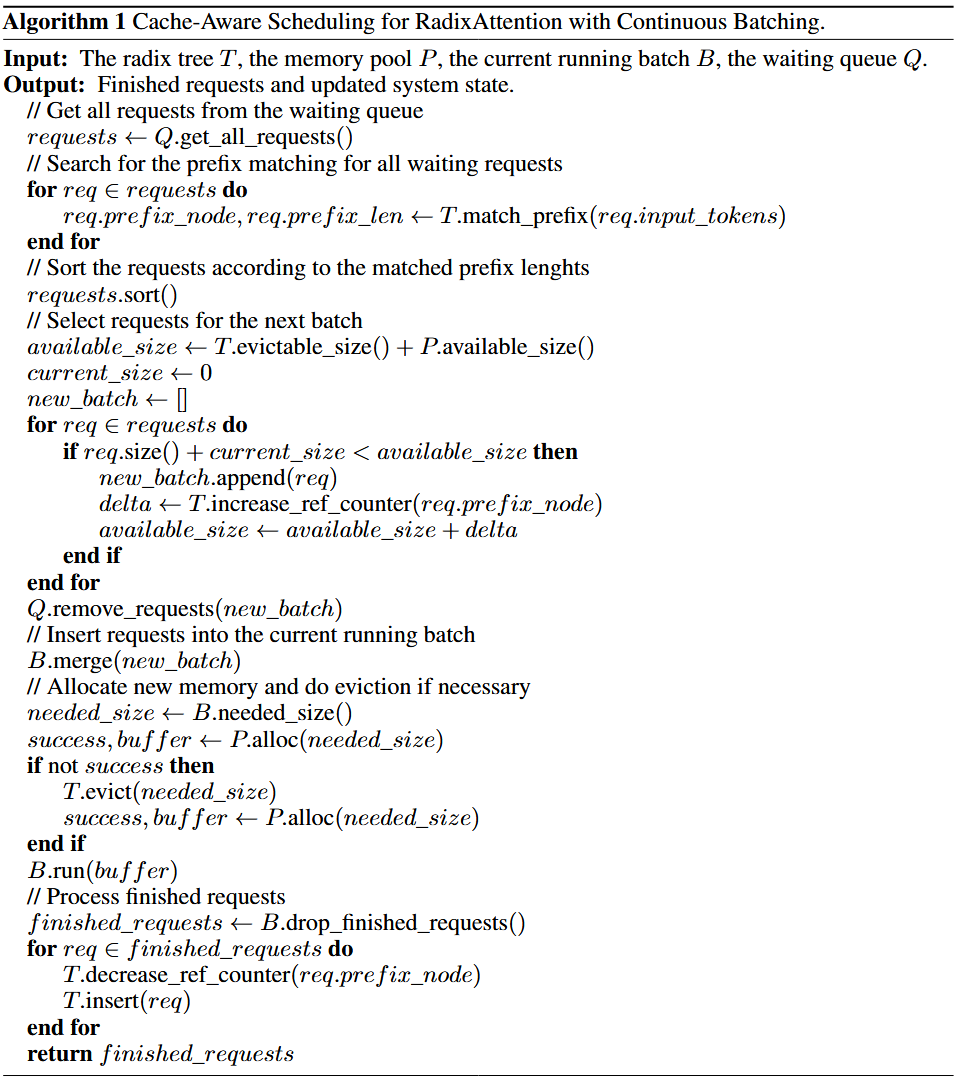

        # 1. 计算前缀匹配 (对应图中 Search for the prefix matching)
        temporary_deprioritized = self._compute_prefix_matches(
            waiting_queue, policy
        )
        if policy == CacheAwarePolicy.LPM:
            # 2. 根据前缀长度排序 (对应图中 requests.sort())
            SchedulePolicy._sort_by_longest_prefix(
                waiting_queue, temporary_deprioritized
            )
    # ...
@staticmethod
def _sort_by_longest_prefix(
    waiting_queue: List[Req], temporary_deprioritized: Set[int]
) -> None:
    """Sorts the waiting queue based on the longest prefix match."""
    waiting_queue.sort(
        key=lambda r: (
            -len(r.prefix_indices)  # 按匹配到的前缀长度降序排序
            if r.rid not in temporary_deprioritized
            else float("inf")
        )
    )

补充¶

从代码看 SGLang 的 KV Cache 中设置了 page_size=1，这里补上 page_size > 1 的讨论。

为了利用 PagedAttention（来自 vLLM）或 FlashInfer 等后端的高效计算，page_size 通常设置为 16 或 32。

当 page_size > 1 时，核心思想从“逐 Token 管理”转变为“逐 Page 管理”，但 SGLang 为了保持 RadixAttention 的灵活性，依然保留了细粒度的 Token 映射。

分配器¶

token_to_kv_pool_allocator内存分配必须按页对齐 (Page Aligned)。

如果一个请求的长度不是 page_size 的倍数，最后一个 Page 会有未使用的槽位（Padding）。

模型推理流程¶

Prefill 阶段¶

Prefix Matching: 依然精确匹配 token。假设匹配了 20 个 token (page_size=16)，这意味着匹配了完整的 Page 0 和 Page 1 的前 4 个 token。
Memory Allocation: 假设新输入有 10 个 token。如果 Page 1 还有剩余空间（当前用了 4 个，剩 12 个），则直接填入 Page 1。如果空间不足，则分配新的 Page。alloc_extend_kernel分配逻辑被明确分为了三部分：
Part 1 (Fill old partial page): 计算前缀最后一个 Page 剩余的 slot 数量 (num_part1)，并将新生成的 Token 填入这个 Page 的剩余位置。
Part 2 (Fill new full pages): 如果还有剩余 Token，分配新的完整 Page。
Part 3 (Fill new partial page): 处理最后剩余的不足一个 Page 的 Token。

在 common.py 的 alloc_for_extend() 函数中，系统会获取前缀最后一个 Token 的物理位置 (last_loc) 并传递给分配器，从而实现这一机制。

Decode 阶段¶

SGLang 的 Decode 内存分配主要由 alloc_decode_kernel 和 alloc_for_decode 协同完成。

检查当前 Page (Check Page Full):
计算公式: num_new_pages = (seq_len + page_size - 1) // page_size - (pre_len + page_size - 1) // page_size
如果 num_new_pages == 0，说明当前 Page 未满。
如果 num_new_pages > 0，说明当前 Page 已满，需要新 Page。
写入数据 (Write Data):
未满 (Append): 直接获取 last_loc (上一个 token 的物理位置)，新 token 写入 last_loc + 1。
已满 (New Page): 从 free_page_ptr 拿一个新的物理 Page ID (例如 p)，新 token 写入 p * page_size (即该 Page 的第 0 个 slot)。
更新映射 (Update Mapping):: 将新分配的物理位置写入 req_to_token_pool 的对应位置。

Block Table¶

SGLang 与 vLLM 的一个显著区别是：SGLang 维护的是 Token 级的映射 (req_to_token)，SGLang 通过对 req_to_token_pool 进行步长切片 (Strided Slice) 来生成 Block Table。

Python

# python/sglang/srt/layers/attention/flashattention_backend.py
def init_forward_metadata(self, forward_batch: ForwardBatch):
    # 1. 首先，从 req_to_token_pool 中获取 Token 级的物理索引
    # metadata.page_table 此时存储的是 [Batch, Max_Len] 的物理 Token ID 矩阵
    # 例如: [[40, 41, 42, 43, 48, 49, ...]]
    metadata.page_table = forward_batch.req_to_token_pool.req_to_token[
        forward_batch.req_pool_indices, : metadata.max_seq_len_k
    ]

    # 2. Convert the page table to a strided format which is needed by FA3 API
    # 如果 page_size > 1 (例如 4)，则需要进行步长切片转换
    if self.page_size > 1:
        # 生成步长索引: [0, 4, 8, 12, ...]
        self.strided_indices = torch.arange(
            0, metadata.page_table.shape[1], self.page_size, device=self.device
        )
        # 核心操作：
        # A. 切片 (Slice): 取出每个 Page 的第一个 Token 的物理索引
        #    [40, 41, 42, 43, 48, 49] -> [40, 48]
        # B. 转换 (Convert): 将物理 Token ID 转换为物理 Page ID
        #    40 // 4 = 10, 48 // 4 = 12
        metadata.page_table = (
            metadata.page_table[:, self.strided_indices] // self.page_size
        )

问题¶

Q1：高并发下，如何保证 Radix Tree 安全？GIL 会不会影响效率？¶

在 SGLang 的架构中，Radix Tree 的线程安全不是靠锁（Lock）来实现的，而是靠“串行化”。

单线程调度器 (Single-threaded Scheduler)：
SGLang 的核心调度逻辑（event_loop()）运行在一个单线程的主循环中。
所有的请求（Request）通过 ZMQ 队列进入，被串行地取出。
所有的 Radix Tree 操作（insert, match_prefix, evict）都只在这个主线程中执行。
因此，同一时刻只有一个线程在修改 Radix Tree，从根本上避免了多线程竞争（Race Condition），不需要复杂的互斥锁（Mutex）。
逻辑引用计数 (Logical Ref Counting)：
虽然没有线程锁，但 Radix Tree 内部维护了 lock_ref（引用计数）。
作用：这不是为了线程同步，而是为了内存安全。它防止调度器在处理当前 Batch 时，错误地把正在使用的 KV Cache 页（Page）给驱逐（Evict）掉。
机制：当一个 Request 正在运行（Running）时，它所占用的 Radix Tree 节点的 lock_ref 会增加，确保 evict() 函数不会回收这些节点。

GIL 是 Python 实现版本的主要瓶颈之一。

Python 版 Radix Tree (默认)：
默认情况下，RadixCache 是用纯 Python 实现的。
GIL 的限制：由于 Python 的全局解释器锁（GIL），调度器只能利用一个 CPU 核心。
高并发下的瓶颈：在高并发（High Concurrency）或高吞吐（High Throughput）场景下，大量的 insert（插入）、match_prefix（前缀匹配）和 evict（驱逐）操作会消耗大量 CPU 时间。如果这些操作太慢，会阻塞调度循环，导致 GPU 等待（GPU Starvation），从而降低整体推理性能。
为了解决 GIL 带来的效率问题，SGLang 引入了 C++ 实现的 Radix Tree。
原理：将树的数据结构和操作下沉到 C++ 层。在执行耗时的树操作时，C++ 扩展可以释放 GIL (Release GIL)，允许其他 Python 线程（如数据接收、监控线程）并行运行，且 C++ 本身执行效率远高于 Python。

Q2：为什么尾部 (Tail) 不足一个 Page 的 Token 不共享？真的无法共享吗？¶

假设： 假设 page_size=16，请求 A 生成了 20 个 Token。前 16 个进树共享。后 4 个在私有显存。如果请求 B 来了，恰好也是这 20 个 Token，前 16 个命中。后 4 个其实是一样的，为什么不把那 4 个 Token 的 KV 从请求 A 的显存 memcpy 到一个新的完整 Block 里来强行凑单？

尾部不足一个 Page 的 Token 目前确实不共享。

这并非“无法”做到，而是基于 写冲突（Write Conflict）、管理复杂度 的权衡结果。

写冲突¶

这是最致命的原因。KV Cache Block 在“生成阶段（Decode）”是 可变（Mutable） 的。

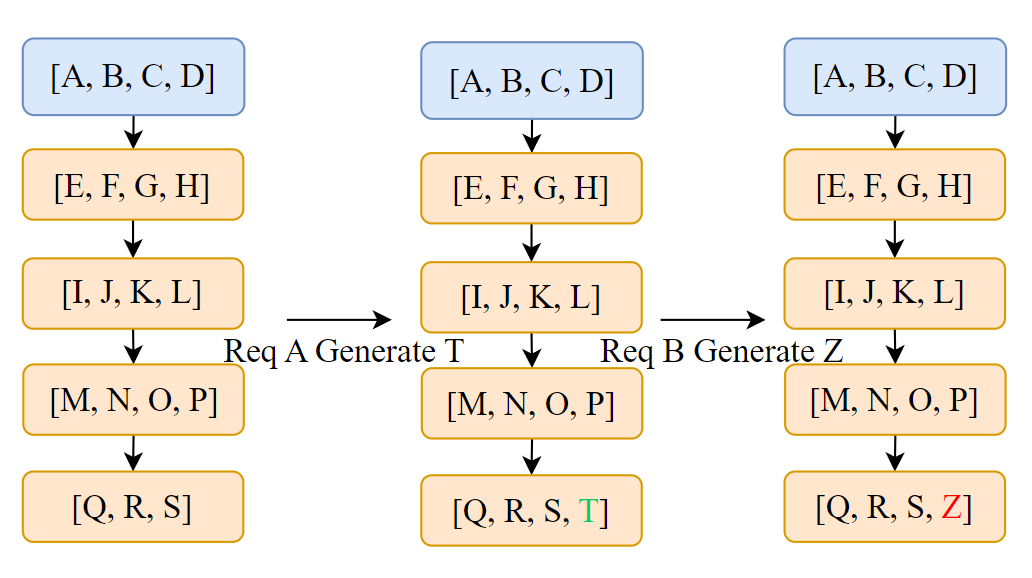

场景复现：
请求 A：生成了 20 个 Token。前 16 个在 Block X（共享），后 4 个在 Block Y（私有）。
请求 B：命中前 16 个。现在它需要那后 4 个 Token。
如果共享 Block Y：
请求 A 正在生成第 21 个 Token，它会写入 Block Y 的第 5 个槽位（Slot 4）。
请求 B 也要生成第 21 个 Token（可能是不同的内容），它也试图写入 Block Y 的第 5 个槽位。
冲突！ 两个请求会互相覆盖数据。
结论：为了保证请求 B 的独立生成，它必须拥有一个属于自己的、独立的物理 Block 来存放这 4 个 Token 以及未来生成的 Token。

管理复杂度¶

内存分配复杂度：如果允许尾部共享，内存分配器需要跟踪哪些 Block 是部分共享的，哪些是完全私有的。这会大大增加分配器的复杂度。
Memcpy 代价大于 Recompute：在 GPU 推理中，为了减少碎片，page_size 通常很小（16 或 32）。在这种粒度下，“丢弃尾部，直接重算”是工程上的最优解。
计算 vs. 拷贝的开销对比：
- 重算（Recompute）：计算 4 个 Token 的 Attention（Prefill 阶段）在 GPU 上极快，通常是微秒级。
- 拷贝（Memcpy）：启动一个 CUDA Kernel 来做内存拷贝（D2D Copy）也有固定开销（Kernel Launch Latency 约为 5-10us）。
- 结果：对于小尾巴（< 16 tokens），重算的耗时可能比启动拷贝 Kernel 还要短，或者两者差不多。

Q3：在 Radix Attention 中，如果在一个长 Prompt 中间插入（Insert）或修改（Edit）了一个 Token，整个后续的 KV Cache 还能复用吗？如果不能，有没有什么办法让它复用？¶

通常不能，KV Cache 得到前会经过 RoPE，该算子利用绝对位置编码来得到相对位置信息，所以改变 token 位置会对 KV Cache 有不可逆影响。而且 KV Cache 强依赖于前序所有 Token。中间变了，后面的 KV 值全变

因为 RoPE（Rotary Positional Embedding）是绝对位置编码的一种变体。KV Cache 中的 Key 向量携带了位置 \(m\) 的旋转信息 \(R_m\)。如果在中间插入 Token，后续所有 Token 的绝对位置索引都会发生平移 (\(m \to m+k\))，导致其对应的旋转矩阵发生变化。旧的 KV Cache 中的 \(K\) 值是基于旧位置计算的，数学上无法直接复用，必须重新计算

Q4：在 Tensor Parallel (TP) 模式下，Radix Tree 如何维护？¶

因为每个 GPU 都有自己的 Scheduler 进程，所以 Radix Tree (RadixCache) 在每个 GPU 上都维护了一份完整的副本，并且通过确定性的逻辑保持完全一致”。

工作流¶

广播的是 Request，而不是 Block Indices

接收与广播：

Rank 0 的 Scheduler 接收来自 Tokenizer 的请求。
Rank 0 将这些 Request 对象（包含 input_ids 等）通过 broadcast_pyobj 广播给所有其他的 TP Ranks。
独立调度与分配：
所有 Rank（0 到 7）收到相同的 Request 列表。
所有 Rank 运行完全相同的调度算法（get_next_batch_to_run）。
所有 Rank 运行完全相同的内存分配逻辑（alloc_for_extend / alloc_for_decode）。
因为输入相同、算法确定性相同，它们各自计算出的 block_indices (内存槽位) 是完全一致的。
执行：
每个 Rank 基于自己计算出的 metadata 和分配好的内存，驱动本地的 GPU (TpModelWorker) 进行计算。

Q5：evict() 现在是如何做的，有优化空间吗？¶

现在 SGLang 中的处理方式是 DFS 全量收集叶子节点 + 堆排序，这种实现方式在高并发或长上下文场景下（导致树的叶子节点极多）会有明显的性能问题：

时间复杂度：每次触发 Eviction（通常发生在显存不足需要 Swap out 时），都需要 O(N) 的时间来遍历树收集叶子，以及 O(N) 的时间来建堆（heapify）。标准的 LRU Cache 配合 Hash Map + 双向链表应该是 O(1) 的。

Q6：为什么设计 `req_to_token` 而不是直接维护 Block Table？¶

统一性 (Unification): SGLang 的 RadixCache 需要处理各种复杂的 Token 级操作（如前缀匹配、驱逐），维护 Token 级映射比维护 Page 级映射更灵活。
零拷贝 (Zero-Copyish): 虽然为了构建逻辑上的 Block Table 做了一次切片和除法，但这都是在 GPU 上极其高效的 Tensor 操作，避免了在 CPU 上重新构建 Block Table 并传输到 GPU 的开销（vLLM 早期版本是在 CPU 构建 Block Table）。
兼容性: 这种方式让 SGLang 可以轻松适配需要 Block Table 的 Kernel (如 FlashInfer, FlashAttention-3)，同时保留其独特的 RadixCache 结构。

Q7：Why Radix Tree Not Trie？¶

SGLang 的 RadixCache 在插入时，如果 page_size > 1，实际上是将 Token 序列的长度截断 (len // page_size * page_size) 后作为 Key 插入树中。逻辑上 Radix Tree 的节点代表的是“完整 Page 序列”，而不是任意 Token 序列。这与 Trie 的定义产生了微妙的偏离（变为 Block-Trie）。

普通的 Trie 树每个节点只存储一个 Token，会导致树非常深，遍历和维护开销大。Radix Tree 进行了路径压缩，如果一个父节点只有一个子节点，它们会合并。这意味着一个节点可能存储序列 [A, B, C] 而不仅仅是 [A]。

RadixAttention 你需要知道的细节¶

Why Radix Attention?¶

Radix Tree¶

路径压缩¶

工作流程（Workflow）¶

前缀匹配（Prefix Matching）¶

树的更新与插入（Update & Insertion）¶

何时进行更新？¶

如何处理不足一个 Page 的部分？¶

内存管理与驱逐策略（Eviction Policy）¶

何时进行驱逐？¶

1. 显存分配不足时 (Allocation)¶

2. 解码前的内存检查 (Memory Check)¶

3. 请求回退/抢占时 (Retraction)¶

Cache-Aware Scheduling¶

注意¶

流程¶

补充¶

分配器¶

模型推理流程¶

Prefill 阶段¶

Decode 阶段¶

Block Table¶

问题¶

Q1：高并发下，如何保证 Radix Tree 安全？GIL 会不会影响效率？¶

Q2：为什么尾部 (Tail) 不足一个 Page 的 Token 不共享？真的无法共享吗？¶

写冲突¶

管理复杂度¶

Q3：在 Radix Attention 中，如果在一个长 Prompt 中间插入（Insert）或修改（Edit）了一个 Token，整个后续的 KV Cache 还能复用吗？如果不能，有没有什么办法让它复用？¶

Q4：在 Tensor Parallel (TP) 模式下，Radix Tree 如何维护？¶

工作流¶

Q5：evict() 现在是如何做的，有优化空间吗？¶

Q6：为什么设计 req_to_token 而不是直接维护 Block Table？¶

Q7：Why Radix Tree Not Trie？¶

Q6：为什么设计 `req_to_token` 而不是直接维护 Block Table？¶
