SGLang 中的 TP+ PP¶

这里我们以 Qwen2 模型为例，开启 PP + TP 分析一下 SGLang 是如何实现模型推理的并行的

不同节点的职责¶

Initiallize Server¶

1. launch_server.py 中根据 grpc_mode 参数决定执行 serve_grpc() 或者 launch_server()
   > 后续以 launch_server() 为例进行讲解

2. 调用 engine.py 中的 _launch_subprocesses()
   > 这里所有的子进程以 spawn 方式派生全新 Python 进程

   • 按照 pp 和 tp 重新映射 GPU Id，然后为每个 GPU 创建一个mp.Pipe()
   • 接着启动一个 Scheduler 子进程，传入 pipe 的写端（使用 run_scheduler_process()），然后父进程保留子进程引用和 pipe 的读端
   • 多机场景下非 0 节点不参与前端服务，仅负责启动 scheduler 进程并保持节点健康，避免重复运行 tokenizer / detokenizer / 接入服务。
   • 0 号节点启动 detokenizer 子进程 by run_detokenizer_process()，
   • 启动 TokenizerManager，等待所有的 GPU 都加载了 model 并拥有相同的 scheduler_info(By mp.Pipe())
     3. 从 _launch_subprocesses() 中获得 tokenizer_manager 和 scheduler_info，直接在主进程启动 HTTP 服务 TokenizerManager 进行请求的接收

😆现在，Tokenizer 进程，Scheduler 进程，Detokenizer 进程可以通过事件循环不停驱动，实现用户请求的处理

Scheduler¶

先创建 Scheduler 对象，在 __init__ 中进行 TpModelWorker 初始化，DraftWorker 初始化，memory pool 和 memory cache 初始化

然后根据 server_args 不同，启动不同的事件循环

if disaggregation_mode == DisaggregationMode.NULL:
    if scheduler.enable_pdmux:
        scheduler.event_loop_pdmux()
    elif server_args.pp_size > 1:
        scheduler.event_loop_pp()
    elif scheduler.enable_overlap:
        scheduler.event_loop_overlap()
    else:
        scheduler.event_loop_normal()

TpModelWorker & ModelRunner¶

TpModelWoker 的 __init__() 中进行了 ModelRunner 的初始化

ModelRunner 的 __init__() 调用了 self.init_torch_distributed()
- 确认使用的通信后端，这里以 NCCL 为例
- 最终调用 parallel_state.py 中的 initialize_model_parallel()。
- 创建全局的 _TP (Tensor Parallelism) 进程组。假设 TP=4，GPU 0-3 会被划入同一个 NCCL 通信组。
- 创建全局的 _PP(Pipeline Parallelism) 进程组，为每个流水线 stage 创建 1 个独立的通信 group

实际上 detokenizer 会一直事件循环，从 Scheduler 得到 TODO，解码成 BatchTokenIDOutput 传递给 Tokenizer 子进程

def event_loop(self):
"""The event loop that handles requests"""
    while True:
        recv_obj = self.recv_from_scheduler.recv_pyobj()
        output = self._request_dispatcher(recv_obj)
        if output is not None:
            self.send_to_tokenizer.send_pyobj(output)

Parallel Linear in SGLang¶

在 SGLang中，Parallel Linear 是实现 Tensor Parallel (TP) 的核心组件。它通过将巨大的权重矩阵切分到多个 GPU 上，使得每个 GPU 只需计算一部分数据，从而减少显存占用并加速计算。

主要有两种并行方式：Column Parallel (列并行) 和 Row Parallel (行并行)。通常它们会成对出现（例如在 MLP 中：先 Column 后 Row），以最小化通信开销。

ColumnParallelLinear¶

数学原理：
假设线性层运算为 \(Y =XA\)
我们将权重矩阵 \(A\) 按列切分为 \([A_1​,A_2​,...,A_p​]\)。
每个 GPU 持有 \(A_i\)​。
输入 \(X\) 是完整的（复制在所有 GPU 上）。
每个 GPU 计算 \(Y_i=XA_i\)​。
输出 \(Y\)被 切分为 \([Y_1,Y_2,...,Y_p]\)，即每个 GPU 得到输出向量的一部分特征。

典型应用:

• Attention 的 QKV Projection (QKVParallelLinear)。
• MLP 的 Gate / Up Projection (MergedColumnParallelLinear)。

RowParallelLinear¶

数学原理：
假设线性层运算为 \(Y =XA\) 。
我们将权重矩阵 \(A\) 按行切分为 $$\begin{bmatrix} A_1 \ A_2 \ \dots \ A_p \end{bmatrix} \((​​​
为了匹配矩阵乘法规则，输入 \(X\) 也必须按列切分为 \([X_1​,X_2​,...,X_p​]\)（这正好是 ColumnParallelLinear 的输出格式）。
每个 GPU 计算 \(Y_i=XA_i\)​。注意，\)Y_i\) 的形状与最终输出 \(Y\) 相同，但它只是部分和。
最终输出 \(Y = \sum Y_i\)​ ，需要一次 All-Reduce (Sum) 操作

典型应用：
- Attention 的 Output Projection (o_proj)。
- MLP 的 Down Projection (down_proj)。

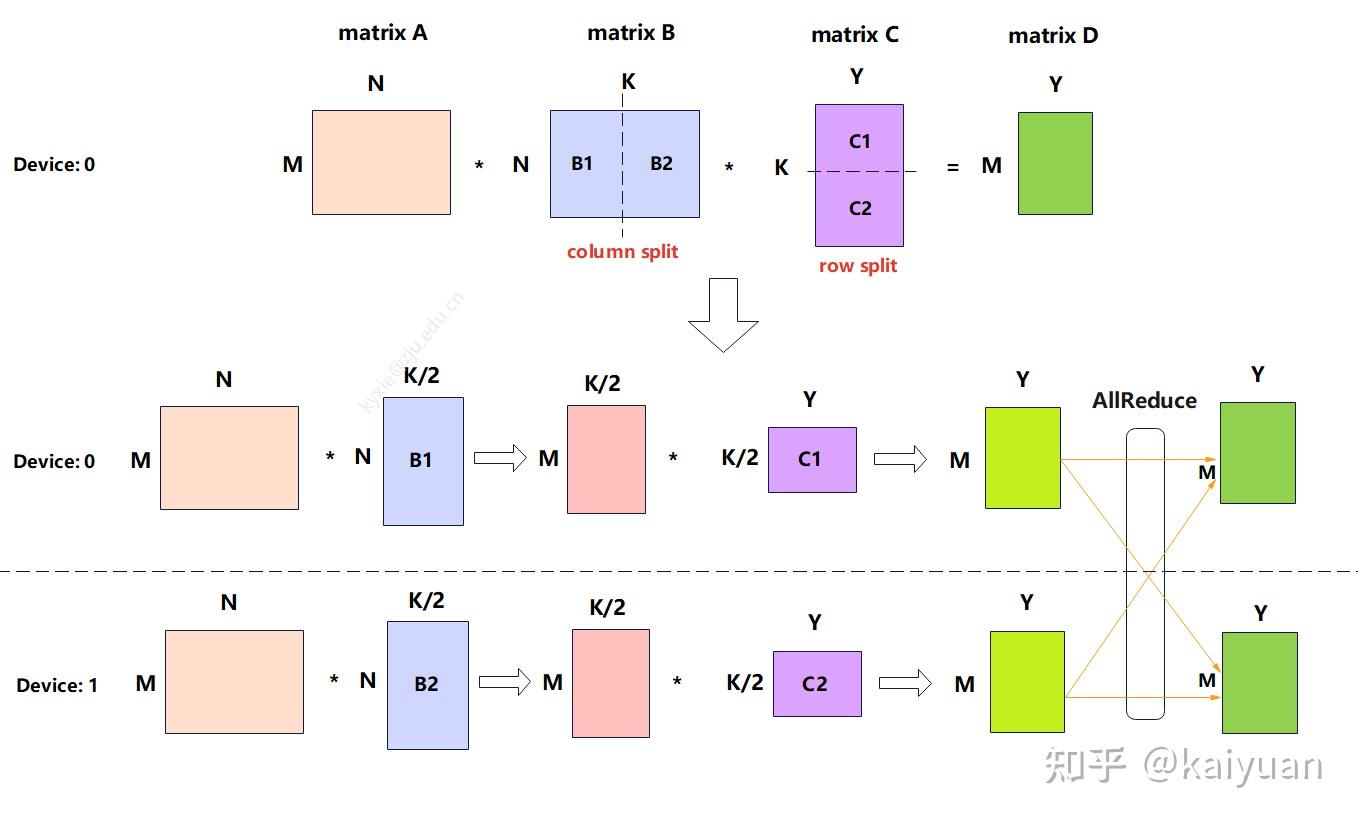

ColumnParallelLinear + RowParallelLinear¶

计算量减半，多了一次集群通信（allReduce），中间值的存储大小减半，Input, Weight 减半

Qwen2 Model¶

每个 GPU 进程都会实例化一个 Qwen2ForCausalLM 对象，但根据其所在的 PP Rank 和 TP Rank，加载的内容不同

Embedding 层¶

• 只有 PP Rank 0 的进程会初始化 VocabParallelEmbedding(Row Parallel)。
• TP 处理: 词表 (Vocab) 被切分到 TP 组的各个 GPU 上。每个 GPU 只持有 VocabSize / TP_Size 大小的权重。
• 其他 PP Rank: 初始化为 PPMissingLayer (占位符，不占用显存)。

# perform weight tying for PP
if self.pp_group.world_size > 1 and config.tie_word_embeddings:
    if self.pp_group.is_first_rank:
        self.pp_group.send(
            self.model.embed_tokens.weight, dst=self.pp_group.last_rank
        )
    elif self.pp_group.is_last_rank:
        emb_token_weight = self.pp_group.recv(
            size=(config.vocab_size, config.hidden_size),
            dtype=next(self.model.parameters()).dtype,
            src=self.pp_group.first_rank,
        )
        self.lm_head.weight.copy_(emb_token_weight)

Transformer Layers (所有 PP Rank)¶

• 使用 make_layers 进行构建。所有层都会构建，只有本地层会加载权重(即占用显存)
• PP 切分: 总层数（例如 32 层）会被均匀分配给 PP 组的各个 Rank。
  • 例如 PP=4，Rank 0 负责 0-7 层，Rank 1 负责 8-15 层，以此类推。
• 本地层: 当前 Rank 只实际初始化它负责的那部分 Qwen2DecoderLayer。
• 缺失层: 不属于当前 Rank 的层被初始化为 PPMissingLayer。

modules = torch.nn.ModuleList(
    [PPMissingLayer(return_tuple=return_tuple) for _ in range(start_layer)]
    + get_offloader().wrap_modules(
        (
            layer_fn(idx=idx, prefix=add_prefix(idx, prefix))
            for idx in range(start_layer, end_layer)
        ),
        **(offloader_kwargs or {}),
    )
    + [
        PPMissingLayer(return_tuple=return_tuple)
        for _ in range(end_layer, num_hidden_layers)
    ]
)

Qwen2DecodeLayer 实际上主要是由 Qwen2Attention，Qwen2MLP，RMSNorm 组成的
1. Qwen2Attention:

- **输入 -> 中间**: 使用 QKVParallelLinear (继承自 **ColumnParallelLinear**)。将输入投影到 Q, K, V。
- **中间 -> 输出**: 使用 RowParallelLinear。将 Attention 的输出投影回 hidden size。

2. Qwen2MLP:
   • 输入 -> 中间: 使用 MergedColumnParallelLinear (继承自 ColumnParallelLinear)。将输入投影到 Gate 和 Up 状态。
   • 中间 -> 输出: 使用 RowParallelLinear。将激活后的状态投影回 hidden size。

LMHead 层¶

是一个 按词表维度切分 (Column Parallel) 的线性层
- 只有 最后一个 PP Rank 会初始化 RMSNorm 和 ParallelLMHead。
- 其他 PP Rank: 初始化为 PPMissingLayer。

Inference Process¶

当一个 Batch 的请求到来时，数据流会在 GPU 之间通过流水线传递。

A. 输入处理¶

• 请求分发：当请求进入系统时，Scheduler 会将请求对象（包含 input_ids）广播给所有的 Rank（包括不同的 PP Rank 和 TP Rank）。
• Batch 构建：每个 Rank 上的 Scheduler 都会独立构建 ForwardBatch 对象。

只有 PP Rank 0 使用 input_ids 进行计算，对于 PP Rank > 0 的节点，它们的输入数据不是来自 input_ids，而是来自上一个 Rank 通过 P2P 通信发送的中间结果。

if self.pp_group.is_first_rank:
    # Rank 0: 真正使用 input_ids 进行 Embedding 查找
    if input_embeds is None:
        hidden_states = self.embed_tokens(input_ids)
    else:
        hidden_states = input_embeds
    residual = None
else:
    # Rank > 0: 忽略 input_ids，直接使用上一个阶段传过来的 hidden_states
    assert pp_proxy_tensors is not None
    hidden_states = pp_proxy_tensors["hidden_states"]
    residual = pp_proxy_tensors["residual"]

B. 流水线传递 (Pipeline Forward)¶

流程按 PP Rank 顺序依次执行：

1. PP Rank 0 (起始阶段):

   • Embedding:
     • 输入 input_ids。
     • 执行 VocabParallelEmbedding。
       • 每个 GPU 都在其本地的小权重矩阵上进行查表操作。
       • 对于属于该 GPU 的 Token，查出的向量是正确的。
       • 对于不属于该 GPU 的 Token，查出的向量是无意义的（垃圾值）。
     • TP 动作: 各 TP Rank 计算部分 Embedding，然后通过 AllReduce 聚合，使得每个 TP Rank 获得完整的 Embedding 向量。

       Python

       output_parallel = tensor_model_parallel_all_reduce(output_parallel)


   • Layers (0 ~ N):
     • 顺序执行分配给该 Rank 的 Transformer 层。

   • 输出: 将计算出的 hidden_states 发送给 PP Rank 1。
     1. PP Rank i (中间阶段):

   • 输入: 通过 P2P recv 接收上一级 (Rank i-1) 发来的 hidden_states。

   • Layers (M ~ K):
     • 顺序执行分配给该 Rank 的 Transformer 层。

   • 输出: 将更新后的 hidden_states 发送给下一级 (Rank i+1)。
     2. PP Rank Last (最终阶段):

   • 输入: 接收上一级发来的 hidden_states。

   • Layers (X ~ End): 执行剩余的 Transformer 层。
   • Final Norm: 执行 RMSNorm。
   • Logits:
     • 执行 ParallelLMHead。
     • TP 动作: 类似于 Embedding，输出 Logits 通常需要聚合（或者在采样时处理）。
   • 采样: 计算概率并采样下一个 Token。

C. 层内并行细节 (Inside a Layer with TP)¶

在每一个 Transformer 层内部，TP 是这样工作的：

1. Qwen2Attention:

   • 输入: 完整的 hidden_states (所有 TP Rank 都有副本)。
   • QKV Proj (Column Parallel): 每个 TP Rank 只计算一部分 Head 的 Q/K/V。
   • Attention 计算: 每个 Rank 独立计算自己那部分 Head 的 Attention。
   • Output Proj (Row Parallel): 每个 Rank 计算部分输出。

   • AllReduce: 在 Output Proj 之后，执行一次 AllReduce (Sum)，让所有 TP Rank 重新获得完整的 Attention 输出，并加到 Residual 上。
     2. Qwen2MLP:

   • Gate/Up Proj (Column Parallel): 输入完整，输出被切分（每个 Rank 计算一部分中间特征）。

   • Activation: 在切分的数据上独立执行 (如 SiLU)。
   • Down Proj (Row Parallel): 输入是列切分的（来自 Activation 的输出），权重按行切分。每个 Rank 计算出部分输出。
   • AllReduce: 执行 AllReduce (Sum)，聚合最终结果。
