Batching Inference & KV Cache¶

KV Cache¶

Question without KV Cache¶

• Attention 计算实际上是与 seq_len 平方成正比的，所以 prompt 变长的话，我们的 FLOPs 会很快增长到超过 Single GPU 的计算能力(Compute-Bound)
• “Aha!”时刻： 当我们去预测第 9 个词时，我们需要：
• \(Q\) = 第 8 个 token 的 Query 向量。
• \(K\) = ["The", ..., "and", "the"]（所有 8 个 token）的 Key 向量。
• \(V\) = ["The", ..., "and", "the"]（所有 8 个 token）的 Value 向量。
• **Key 和 Value 向量一旦为某个 token 计算出来，就永远不会改变了，我们不需要重复计算”

Definition¶

KV Cache（键值缓存） 是一个在显存（VRAM）中开辟的存储空间，用于保存模型每一层计算过的所有历史 token 的 Key 和 Value 向量。

• Prefill (阶段一): 处理 \(N\) 个 token（提示词长度）。
• Decode (阶段二): 每一步都只处理 1 个 token。
• 生成 \(M\) 个词的总计算量现在是 \(O(N + M)\)，这是一个线性复杂度

New Question with KV Cache¶

我们实际上是在用空间换计算 (Compute-Bound => Memory-Bound)

• 大小: 缓存的大小与 seq_len x num_layer x hidden_size 成正比。
• 问题: 这是一个巨大的显存消耗。当你说一个模型支持 128k 的上下文窗口时，不仅需要显存来加载模型权重，还需要额外的、海量的显存来容纳这个 128k 长度的 KV Cache。
• 优化: 这也催生了新的优化技术，比如Grouped-Query Attention (GQA) 和 Multi-Query Attention (MQA)，它们的核心目的就是通过减少 K 和 V 头的数量，来减小 KV Cache 的显存占用，从而在不牺牲太多性能的情况下支持更长的上下文。

Implement¶

实际上 KV Cache 的最简单实现就是简单的进行 keys 和 values 的拼接

• Prefill：初始化的 KV Cache
• Decode：在原有的 KV Cache 后面增加新 token 的 KV Cache
• 这里使用的是动态构建，实际上可以进行预分配减少 torch.cat 重新分配显存和拷贝数据的开销；或者像 vllm 或者 SGlang 使用 page kv cache 类似 OS 中的页表管理，减少内部碎片

class SimplestKVCache:
    def __init__(self):
        self.key_values = None
        self.offset = 0
    @torch.no_grad()
    def update_and_fetch(
        self,
        key: torch.Tensor,
        value: torch.Tensor,
    ):
        key = key.detach()  # do not keep autograd
        value = value.detach()
        B, H, S, D = key.shape
        if self.key_values is None:
            # prefill
            self.key_values = (key, value)
            self.offset = S
        else:
            # decode
            prev_key, prev_value = self.key_values
            new_key = torch.cat([prev_key, key], dim=2)
            new_value = torch.cat([prev_value, value], dim=2)
            self.key_values = (new_key, new_value)
            self.offset += S
        return self.key_values[0], self.key_values[1], self.offset

• 但实际上 KV Cache 通常与 Batch Inference 技术一同出现，所以我们先介绍 Continuous Batching 技术和 Chunked Prefill 技术，最后介绍如何改进 KV Cache 可以适配这两个技术

Continuous Batching¶

Why Continuous Batching¶

在这种 Batching 技术出现之前，一般批处理有两种模式：

Static Batching¶

静态批处理是最简单的批处理形式。在这种模式下，服务器会等待，直到积累了固定数量的请求，然后将它们作为一个整体进行处理  。

• 机制：所有请求被组合成一个批次，并被填充（gpaddin）到该批次中最长序列的长度（包括 prompt 和预期的最大生成长度）。然后，这个批次从头到尾被作为一个不可分割的单元进行处理  。
• 缺陷：这种方法导致了严重的 GPU 资源浪费和性能瓶颈，主要源于两个问题：

1. 队头阻塞（Head-of-Line Blocking）：批次中的所有请求必须等待最长的那个请求完成生成。这意味着那些早已完成生成（例如，生成了较短回复）的请求所占用的 GPU 资源将处于闲置状态，无法被释放或用于处理新请求  。
2. 填充开销（Padding Overhead）：为了将不同长度的序列组合成一个规整的张量，系统必须添加大量的填充令牌。GPU 在这些填充令牌上执行的计算是完全无效的，不产生任何有意义的输出，构成了巨大的计算浪费  。

Dynamic Batching¶

作为静态批处理的改进，动态批处理引入了更灵活的成批策略。它通常基于一个时间窗口或批次大小上限，以先到者为准 。

• 机制：服务器在收到第一个请求后启动一个短暂的计时器。如果在计时器结束前批次大小达到了上限，则立即开始处理；否则，在计时器结束后，无论批次是否已满，都将当前积累的请求作为一个批次进行处理。这种方式在延迟和吞吐量之间取得了更好的平衡  。
• Head-of-Line Blocking：尽管有所改进，动态批处理仍然在请求级别上运作。这意味着一旦一个批次开始处理，它仍然是一个同步的、不可分割的单元。整个批次必须等待其中最慢的请求完成，才能开始下一个批次的处理。对于输出长度极不确定的 LLM 推理任务，队头阻塞问题依然存在，只是程度有所减轻  。

为了解决上面的队头阻塞问题，提出了 Continuous Batching 技术

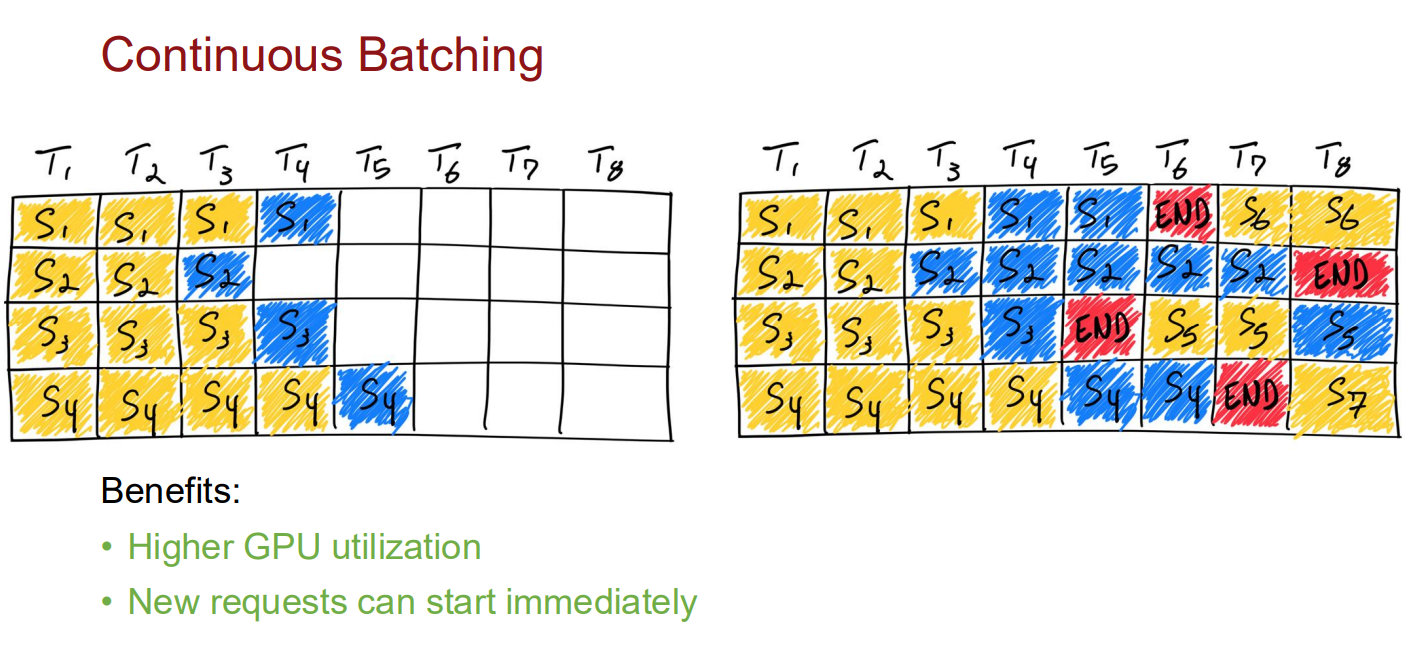

What is Continuous Batching¹¶

1. 单次迭代调用：调度器每次只调用执行引擎运行模型的一个迭代步骤，而不是运行整个请求的生成过程  。
2. late-arrived enter：这种细粒度的调度使得新到达的请求几乎可以立即加入到当前正在运行的批次中，只需等待当前迭代（通常是毫秒级）结束即可。这极大地缩短了请求在队列中的等待时间  。
3. early exit：一旦某个请求完成，它可以在下一次迭代开始前就立即将结果返回给客户端，彻底解决了“早完成、晚返回”的问题  。

Chanllenges & Resolutions¶

不同请求由于已生成的 tokens 数量不同，其 KV Cache 的长度也不同。Attention 计算中需要查询完整的 KV Cache

• 无法直接用规则张量批处理（维度不匹配）
• 如果 padding 到最大长度，会浪费大量内存和计算
  MLP 层的计算只依赖于当前时间步的 hidden state，不需要访问历史 KV Cache
  所以 Orca¹ 使用了对 MLP 进行 batching 加速，而 Attention 则是逐个进行计算

Implement¶

这里实际上也结合了 Chunked Prefill

• 这里使用的是简化的方法：预填充一个请求，然后为每个正在进行的请求解码一个令牌

while requests_in_queue_or_in_progress:
    if prefill_request exists:
        prefill_request.try_prefill()  # perform a chunk of chunked prefill
        if prefill_request.ready:
            if kv_cache.try_add(prefill_request):
                prefill_request = next(requests)
    tokens = decode(model, kv_cache)
    requests.append(tokens)

Chunked Prefill¶

Why Chunked Prefill？¶

通过 Continuous Batching，我们已经能够实现 token-level 的调度，但是 prefill 是一个漫长且不可分割的工作单元，它会阻塞整个系统，带来队头阻塞问题：

1. 队头阻塞（Head-of-Line, HOL Blocking）：在服务队列中，一个长上下文请求的 Prefill 任务会长时间独占 GPU 资源，导致后续所有请求（即使是处理时间很短的请求）都必须排队等待，极大地增加了它们的 TTFT 。这对于在多租户环境中维持服务质量（QoS）是致命的。

解决此问题的唯一途径是使这个长任务变得可分割和可抢占

What is Chunked Prefill?¶

将一个完整的 Prefill 任务分解为一系列更小的“块”（chunks），它将一个漫长、不可中断的任务转变为一系列短暂、可中断的子任务。这使得调度器能够在处理长请求的各个 chunk 之间，穿插执行其他短请求，从而有效缓解队头阻塞，实现更公平的资源共享

• 实现 Prefill 与 Decode 操作的更优并行与交错：通过将 Prefill 任务细粒度化，调度器可以在执行一个 chunk 的 Prefill 计算后，立即转去执行其他请求的 Decode 步骤，然后再回来处理下一个 chunk 。

• 处理超长上下文：当输入提示的长度超过 GPU 显存单次所能处理的极限时，分块处理成为一种必要手段  。

• 创建可预测的调度单元：将长度不定的用户输入转化为固定大小的计算任务，使调度更加规整和可预测

Chanllenge & Resolutions¶

• 计算效率低：小 chunk 会降低注意力计算核（kernel）的执行效率，导致吞吐量下降  。

  这是因为注意力计算的性能对输入矩阵的规模很敏感，小 chunk 意味着查询（Query）矩阵很小，而早期的注意力核并未针对这种“长 Key、短 Query”的场景进行优化  。

• “读放大”（read amplification）：在计算每个新 chunk 的注意力时，系统需要从速度较慢的 HBM（高带宽内存）中重新读取之前所有 chunk 累积的完整 KV Cache

Resolutions¶

• PD 分离：Prefill 和 Decode 任务被物理地分配到不同的 GPU 集群或“工作节点”（workers）上  。一个专用的 GPU 池负责处理计算密集的 Prefill 任务，生成 KV Cache，然后将计算好的 KV Cache 传输给另一个专用于处理 Decode 任务的 GPU 池。

  计算密集的 Prefill 任务不再与延迟敏感的 Decode 任务在同一个 GPU 上争抢资源，从而极大地提升了 ITL 的稳定性和系统的可预测性  。

• Flash Attention：FlashAttention 是一种 I/O 感知的注意力算法，它可以在不将完整的注意力矩阵写入 HBM 的情况下，计算出完全相同的精确结果

将小的 Query 块加载到 SRAM，然后高效地迭代处理庞大的 Key/Value 矩阵的各个分块，避免了性能退化。

其次，通过在 SRAM 内部完成大部分计算，FlashAttention 极大地减少了对 HBM 的访问，从而有效中和了因重复读取 KV Cache 而产生的“读放大”问题

Implement¶

• 在整个 prefill 任务结束之前，我们仅仅只是更新 model 中的 KV Cache
• 在 prefill 最后一个 chunk 结束时，我们需要生成一个新的 token(即第一个 output token)

def try_prefill(self):
    new_token = update_kv_cache(key, value)
    self.offset += tokens_to_prefill
    if self.offset == self.prefill_tokens.size(-1):
        self.is_prefill_done = True
        self.decode_done(token.item(), False)

def decode_done(self, token, update_offset=True):
    if token == self.eos_token_id:
        self.is_done = True
        return
    self.generated_tokens.append(token)
    self.next_token = token
    if update_offset:
        self.offset += 1

Combine KV Cache with Batching¶

• 我们这里的实现并不高效，只是简单地将所有 KV Cache 都 padding 到 max seq_len 上，方便 GPU 做矩阵计算
• 这里的调度规则是 prefill 优先，但是 prefill 按 chunk 调度
• 如果此时没有空闲的 slot，prefill 就一直 pending

def batch_generate(
    model: any,
    tokenizer: AutoTokenizer,
    prompts: list[str],
    max_seq_len=512,
    batch_size=5,
    prefill_step=128,
):
    decode_requests: list[Request] = [None] * batch_size
    is_idle = [True] * batch_size
    kv_cache = [
        BatchingKvCache(max_active_requests=batch_size, max_seq_len=max_seq_len)
        for _ in range(model.num_hidden_layers)
    ]
    result = []
    pending_prefill_request = None
    next_request_idx = 0
    progress_cnt = 0
    start_time = datetime.now()

    while True:
        # prefill until no idle slots
        if len(prompts) > 0 and pending_prefill_request is None:
            prompt = prompts.pop(0)
            pending_prefill_request = Request(
                model, tokenizer, prompt, prefill_step, next_request_idx
            )
            next_request_idx += 1

        # In every iteration, we do a prefill first
        if pending_prefill_request is not None:
            if not pending_prefill_request.is_prefill_done:
                pending_prefill_request.try_prefill()
            if pending_prefill_request.is_prefill_done:
                prefill_kv_cache = pending_prefill_request.kv_cache
                found_slot = False
                # found an idel slot in batch size
                for i in range(batch_size):
                    if is_idle[i]:
                        # Add this request to the decode requests
                        is_idle[i] = False
                        for prefill_cache, batch_cache in zip(
                            prefill_kv_cache, kv_cache
                        ):
                            batch_cache.add_request(prefill_cache, i)
                        decode_requests[i] = pending_prefill_request
                        found_slot = True
                        break
                if found_slot:
                    pending_prefill_request = None

        # After the prefill request moves forward one step, we do the decode
        if not all(is_idle):
            next_tokens = []
            offsets = []
            for req in decode_requests:
                if req is not None:
                    next_tokens.append(req.next_token)
                    offsets.append(req.offset)
                else:
                    next_tokens.append(0)
                    offsets.append(0)
            # batch decode
            next_tokens = _step(model, next_tokens.reshape(-1, 1), offsets, kv_cache)
            for i in range(batch_size):
                if not is_idle[i]:
                    req = decode_requests[i]
                    remove_reason = None
                    if req.is_done:
                        for batch_cache in kv_cache:
                            batch_cache.remove_request(i)
                        is_idle[i] = True
                        result.append((req.prompt_idx, req.text()))
                        decode_requests[i] = None
                        continue
                    # decode a new token
                    req.decode_done(next_tokens[i].item())
    return result

A Better Design¶

使用 Page Attention + Continuous Batching + Chunked Prefill²

调度器：连续批处理 (Continuous Batching)¶

vLLM 的调度器每一步都会检查所有正在运行的序列。它会把所有准备好生成下一个 token 的序列（无论它们处于什么阶段，长度是多少）动态地组合成一个 "批次"（Batch）。

• 这个 batch 里可能包含：
• 序列 A（刚处理完 Prompt，长度 500，等待生成第 501 个 token）
• 序列 B（已经生成了 80 个 token，等待生成第 81 个 token）
• 序列 C（一个新请求，正在进行 Preill，处理它的 200 个 prompt token）

自定义 Attention 核 (Custom Kernel)¶

vLLM 的 PagedAttention 自定义 CUDA 核 被设计为可以直接处理这种 "异构" 批次。

• Prefill 请求使用  context_attention_fwd  函数处理（支持多 token 的上下文注意力）
• Decode 请求使用 PagedAttention kernel 处理（优化的单 token 注意力）

Prons¶

• 无需 Padding： Kernel 直接操作不同长度的数据，因为 Block Table 明确告诉了它每个序列到底有多少 K/V，以及它们的位置。
• 统一处理： 无论是预填充（Prefill）还是解码（Decoding），在 PagedAttention Kernel 看来都是一样的：都是一个 Query 和一个指向其历史 K/V 的 Block Table。这使得 vLLM 可以将 Preill 和 Decoding 请求混合在同一个批次中处理，极大地提高了 GPU 利用率。
