项目报告¶

项目信息¶

项目名称¶

为 NebulaGraph 支持向量近似邻检索

方案描述¶

在 NebulaGraph 分布式图数据库中原生集成向量数据存储与近似最近邻（Approximate Nearest Neighbor, ANN）检索能力。确保设计的语法兼容 NebulaGraph 现有的查询语言，查询语句兼容 OpenCypher 语法规范。

1. 实现向量数据类型并支持其持久化。
   - 实现新的数据类型 VECTOR
   - 实现向量类型的存储，为 RocksDB 增加多 column family 支持
   - 实现向量的 Key 结构和存储格式(加工后的字符串)
2. 实现向量相关的 DDL 语句，包括 create tag、create index 等语句。
   - 语法兼容 NebulaGraph 现有的查询语言
   - 在原有 Schema Provider 基础上增加对向量列的支持
   - 实现的 create ann index 计划执行类似 rebuild index
3. 实现向量相关的 DML 语句，包括 insert、update、delete 等语句。
   - 语法兼容 NebulaGraph 现有的查询语言
   - 实现向量属性的插入、更新、删除等功能，不影响分布式一致性和可用性
4. 设计并实现 ANN Search 语句。
   - 语法兼容 NebulaGraph 现有的 match 语句
   - 集成 Faiss 和 HNSWLib 实现 ANN Search 功能
   - 实现 ANN Search 语句的单机功能，类似 Index Scan
5. 满足分布式一致性和可用性要求，保证向量数据副本一致性及内存磁盘数据一致性。
   - 设计向量索引的 WAL 机制，保证内存和磁盘数据一致性
   - 设计向量数据的 Raft 日志机制，保证向量数据副本一致性
6. 对 ANN Search 性能进行优化以满足业务需求。
   - 使用 profiler 工具对 ANN Search 进行性能分析
   - 结合分析结果对 ANN Search 进行性能优化

功能开发时间表 🚀¶

项目进度¶

具体方案(Finished)¶

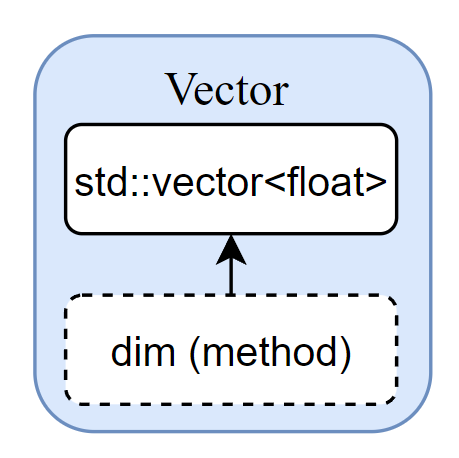

向量数据类型¶

• 向量数据类型与 List 类型不同，除了比较运算符外，它不应该支持其他的运算符，如加减乘除等。
• 实际向量类型是一个std::vector<float>，在存储时会将其序列化为二进制字符串存储在 RocksDB 中。

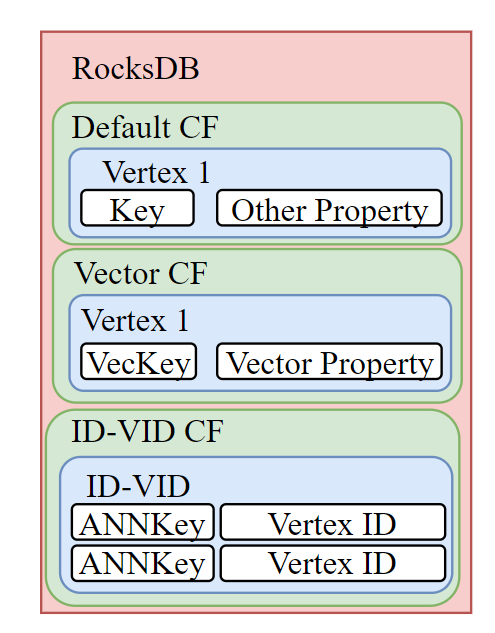

向量存储支持(RocksDB Multi Column Family)¶

• 这里我们采用向量存储与其他图属性分离的方式，方便后续进行 ANN 索引构建。
• 为了实现与其他数据的隔离，我们需要将向量数据存储在向量列族中，其他数据存储在默认列族中。

  这里的 ID-VID 列族是为了后续实现 ANN 索引创建使用的

向量类型的 Key 结构¶

• 经过我们对 RocksDB 的多 column family 的改造，现在需要将向量属性存入向量列族中。这需要我们重新设计向量属性的 Key 结构。
• 经过设计，向量属性的 Key 结构如下：

VectorTagKeyUtils:
type(1) + partId(3) + vertexId(*) + tagId(4) + propId(4)

VectroEdgeKeyUtils:
type(1) + partId(3) + srcId(*) + edgeType(4) + edgeRank(8) + dstId(*) + propId(4) +placeHolder(1)

向量属性的 DDL 语句(Create Tag/Edge)¶

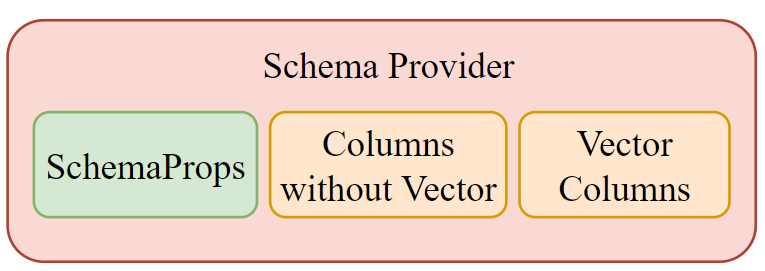

为了同时支持原始列和向量列，我们需要对 Schema Provider 进行如下调整：

• 原始列：用于除 VECTOR 类型之外的其他数据类型
• 向量列：专门用于 VECTOR 类型
• Schema 属性选项：如 TTL、TTL_COL 等

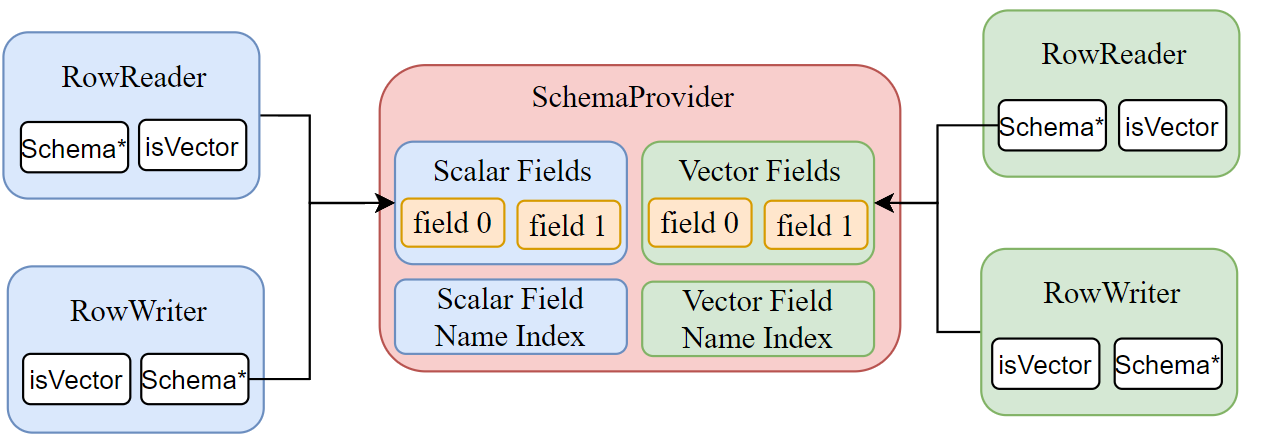

此外，还需修改 RowWriter 和 RowReader 以支持向量列操作：

• RowWriter 将向量数据写入 RocksDB 的 vector 列族
• RowReader 从 RocksDB 的 vector 列族读取向量数据

向量属性的 DML 语句(Insert/Update/Delete/Upsert)¶

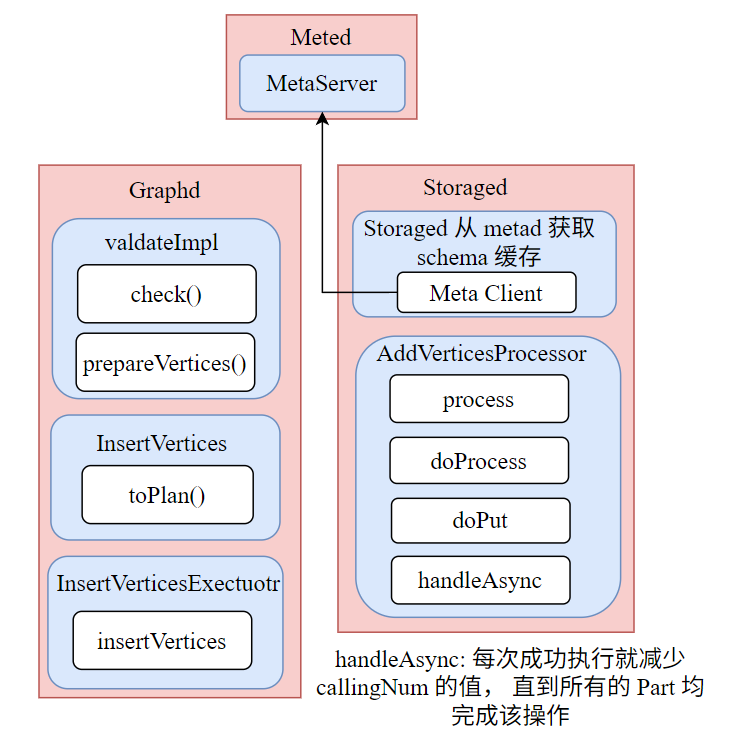

这里我们需要先梳理一下数据从客户端到存储引擎的流程：

• Client 端将数据打包成 Request 发送到 Graphd 节点。
• Graghd 节点进行 validate，planner，optimizer 之后生成实际执行的物理计划，向 Storage 节点发送真正的数据写入请求
• Storage 节点接收到 Request 后，会生成 Storage 节点的计划，最后调用存储引擎接口将数据写入 RocksDB
• 返回结果给 Client 端

这里面有一些细节需要注意:

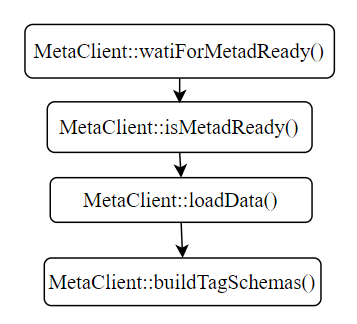

• Storage Cache: storaged 会定期使用心跳拉取 metad 最新的 Schema 信息，更新本地的 Schema 缓存，从而获取最新的 Schema 信息。我们需要确保向量列的信息也能正确地被缓存和更新(后续还有向量索引的更新)。

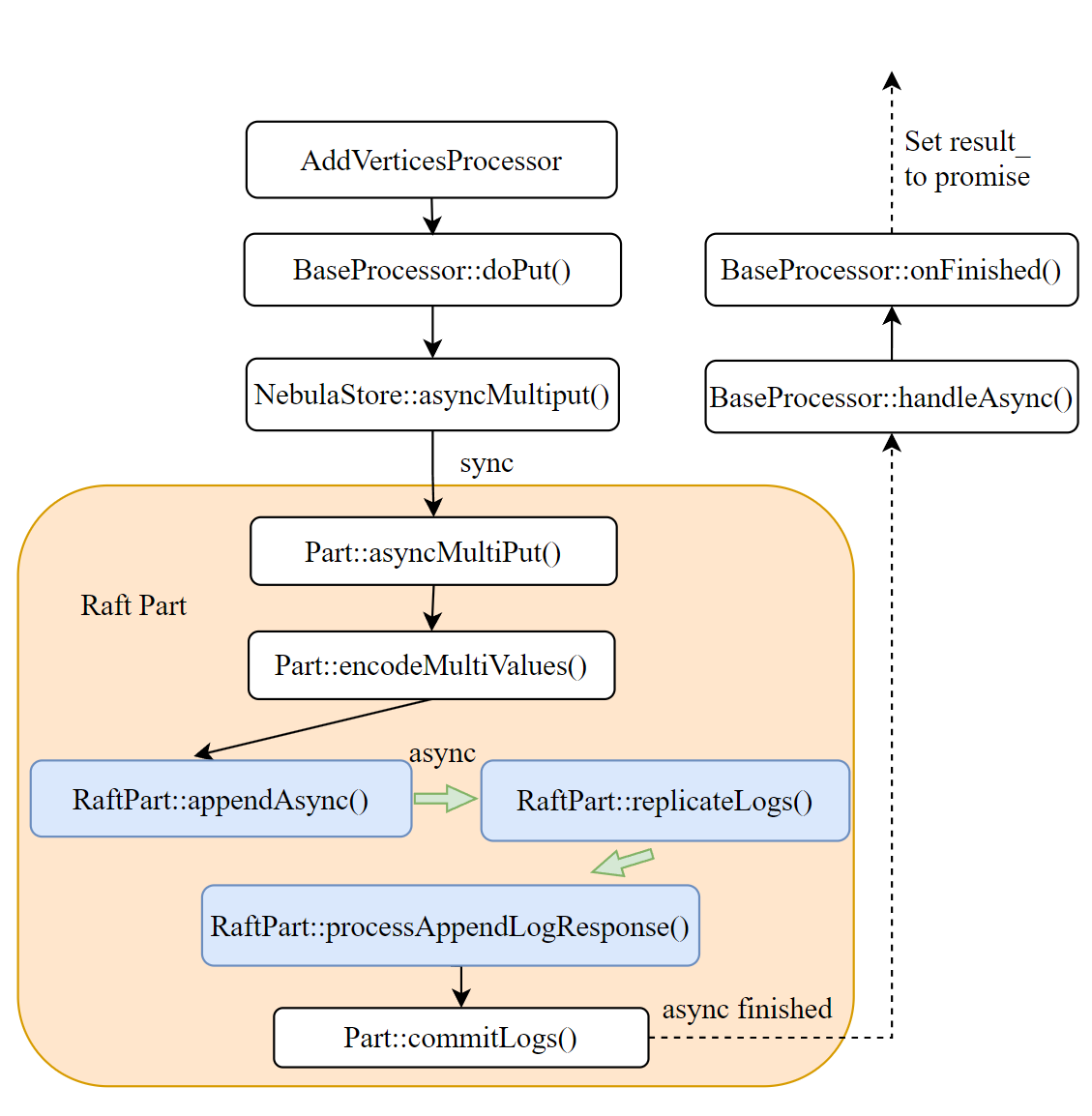

• 为了确保 DML 操作的一致性，我们在 DML 流程中进行了修改，要求每个请求仅使用一次异步操作将数据写入。具体实现是在数据真正写入的 Raft::commitLog() 函数中，通过检查键（Key）的第一个字节（Type），来判断需要写入到哪个列族中。

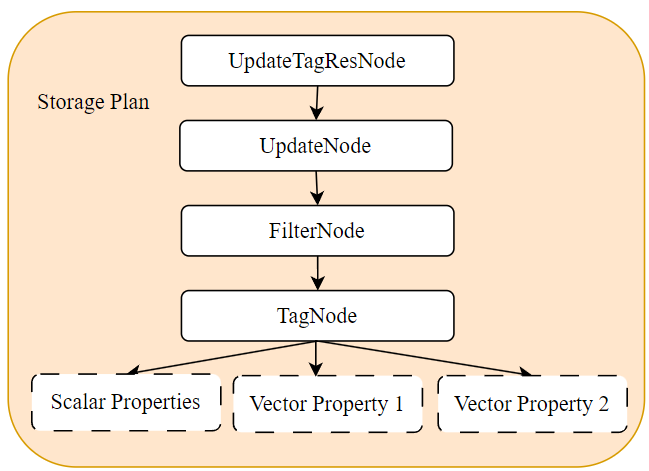

• 除了 Graghd 会生成物理计划，实际上 Storaged 也会生成自己的执行计划，这个计划会调用存储引擎的接口将数据写入 RocksDB 中。我们需要为获取向量属性修改相关计划节点(TagNode/EdgeNode)。
• 为了支持 TagNode/EdgeNode 多向量属性的支持，在 TagNode/EdgeNode 中增加了std::vector<RowReader> vecReaders_成员变量，用于读取多个向量属性的值。


向量索引功能(Ann Index in Common)¶

我们会将向量索引对象交由存储服务（Storage Server）管理，采用 <TagID, IndexID> 作为 key，shared_ptr<AnnIndex>作为 value。

• 向量索引生命周期: 向量索引的生命周期由存储服务管理。执行 Create Index 命令后，会插入对应的向量索引；执行 Drop Index 命令后，该索引会被移除。在其他情况下，存储服务会持续维护该索引。
• 持久化：当存储服务关闭或崩溃前，将索引持久化到磁盘，每次重启时加载。
• 内存追踪: 暂时利用 Nebula 内置的 MemoryTracker 定期查询内存索引的大小。如果超过限制，就禁止插入新的向量
• 使用MemoryTracker::getCurrentUsage()获取当前内存使用量
• Faiss & HNSW 并发: 通过实现 ANNIndex 接口，我们实现了两种向量索引，一种基于 Faiss IVF 索引，另一种基于 HNSWlib HNSW 索引。为了实现并发控制，我们在向量索引中引入了读写锁：允许多个查询同时执行 ANN 搜索（ANN Search），但只允许一个 DML 操作（Add 或 Remove）进行。
• ANN 索引接口: 目前我们仅完成了 ANN 索引模块的单机测试，WAL 和 Raft 相关方法尚未实现。

class AnnIndex {
public:
  AnnIndex() = default;

  AnnIndex(GraphSpaceID graphID,
          PartitionID partitionID,
          IndexID indexID,
          const std::string &indexName,
          bool propFromNode,
          size_t dim,
          const std::string &rootPath,
          MetricType metricType,
          size_t minTrainDataSize = 3);

  virtual ~AnnIndex() = default;
  AnnIndex(const AnnIndex &) = delete;
  AnnIndex &operator=(const AnnIndex &) = delete;

  [[nodiscard]] virtual Status init(const BuildParams *params) = 0;
  // add data to index incrementally
  [[nodiscard]] virtual Status add(const VecData *data) = 0;
  // upsert data to index
  [[nodiscard]] virtual Status upsert(const VecData *data) = 0;
  // soft delete data from index, return number of deleted vectors
  [[nodiscard]] virtual StatusOr<size_t> remove(const IDSelector &sel) = 0;

  // ann search
  [[nodiscard]] virtual Status search(const SearchParams *params, SearchResult *res) = 0;
  // reconstruct vector by id
  [[nodiscard]] virtual StatusOr<Vector> reconstruct(VectorID id) = 0;

  // load index file from disk
  // flush index to disk
  [[nodiscard]] virtual Status read(const std::string &file) = 0;
  [[nodiscard]] virtual Status write(const std::string &dir, const std::string &file) = 0;

  // apply raft log, disable index dump and roll the WAL when taking snapshot
  [[nodiscard]] virtual Status applyRaftLog(const AnnRaftLog &log, bool takingSnapshot) = 0;
  // load raft log to memory index
  [[nodiscard]] virtual Status loadRaftLog(const AnnRaftLog &log) = 0;

  // create wal file or open existing wal file via file name(not absolute path)
  [[nodiscard]] virtual Status openWal(const std::string &walName) = 0;
  // close wal file and release write/read stream
  [[nodiscard]] virtual Status closeWal() = 0;
  // remove wal file
  [[nodiscard]] virtual Status removeWal() = 0;
  // remove idx file
  [[nodiscard]] virtual Status removeIdxFile() = 0;
  // load index file and wal file from disk
  [[nodiscard]] virtual Status load() = 0;
  // create checkpoint for snapshot
  [[nodiscard]] virtual Status createCheckpoint(const std::string &snapshotPath) = 0;
  virtual AnnIndexType indexType() const = 0;
  virtual std::string toString() const = 0;
};

向量索引的 DDL 语句(Create/Drop Index)¶

语法设计¶

• Tag Ann Index:

CREATE TAG ANNINDEX <index_name> ON <tag_name_list>::(<field_name>) [IF NOT EXISTS] ann_index_params}[COMMENT '<comment>']

• Edge Ann Index:

CREATE EDGE ANNINDEX <index_name> ON <tag_name_list>::(<field_name>) [IF NOT EXISTS] ann_index_params}[COMMENT '<comment>']

• Ann Index Params

{ANNINDEX_TYPE: "IVF", DIM:128, METRIC_TYPE:"L2", NLIST:3, TRAINSIZE:3}
{ANNINDEX_TYPE: "HNSW", DIM:128, METRIC_TYPE:"L2", MAXDEGREE:15, EFCONSTRUCTION:200}

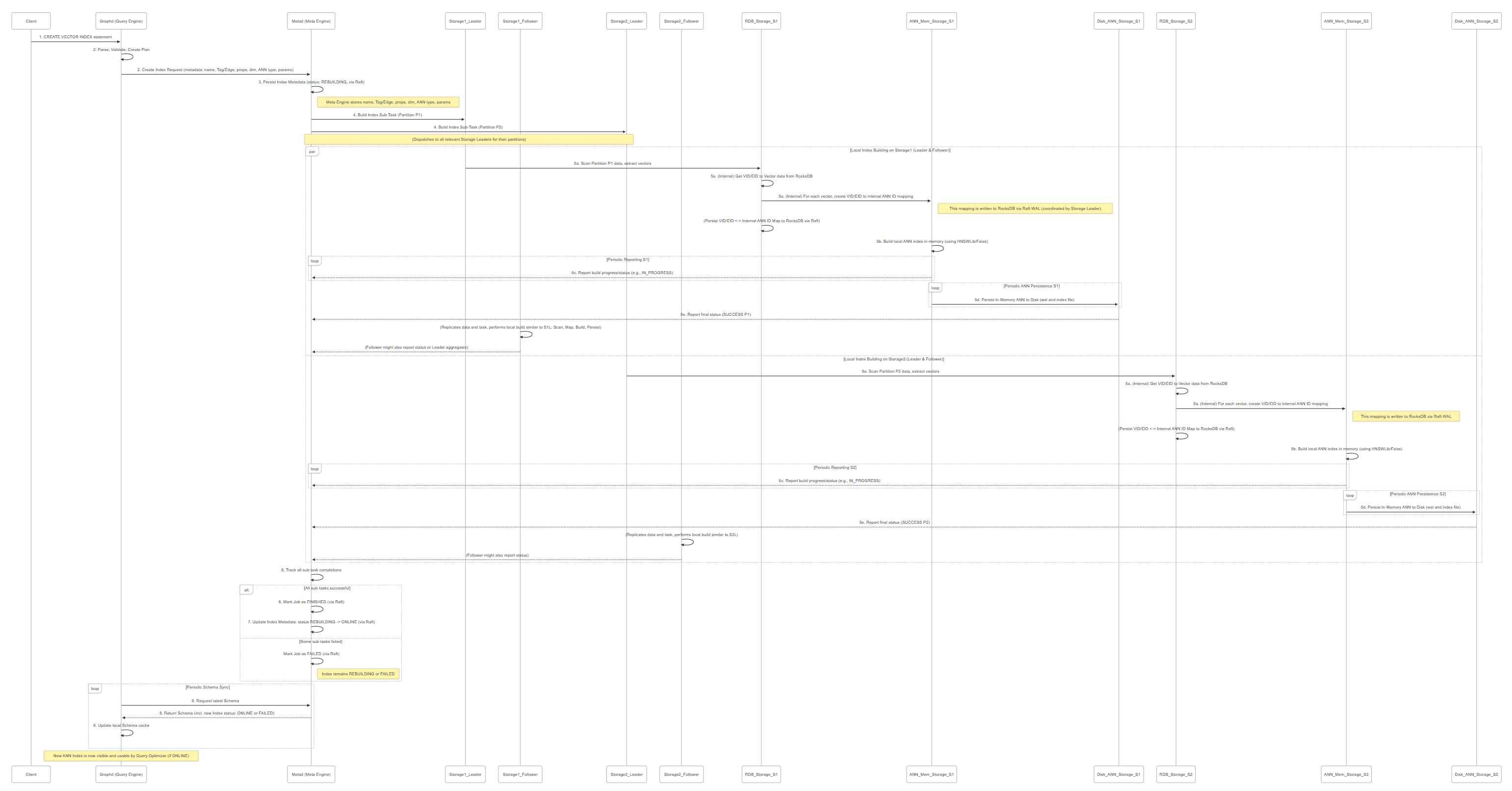

执行流程设计¶

• Graphd 生成的执行计划为：Start -> CreateTagAnnIndex -> SubmitJob。SubmitJob 会将任务发送到 Metad。

• Metad 首先在内部创建 Ann 索引条目。创建成功后，会提交一个 AdminJob。 Metad 会将作业参数打包并发送给 Storaged 的 AdminTask。Storaged 通过其内部的 AdminTaskManager 来处理这些任务，从而完成作业。
  这里涉及一个分布式的时序问题：

• MetaClient 缓存更新机制：Storage 节点的 IndexManager 通过 MetaClient 获取索引信息，但 MetaClient 的缓存是通过心跳周期来更新的。

• 时序问题：在 Meta 服务创建索引之后，Storage 节点需要等到下一次心跳周期才能看到新索引。
• 同步问题：getTagAnnIndex 是直接从缓存中读取。如果缓存还没更新，就会返回 IndexNotFound。

因此，在 Storaged 中我们采用了重试机制。如果多次重试仍然失败，就会直接向 Meta 服务请求数据，以强制刷新缓存。

• Storaged 会遍历当前所有的 partition，对于每个 Partition，执行以下操作：

• 扫描 KVStore（RocksDB）中所有匹配该属性名的向量属性数据。

• 将 Vertex ID 与 VectorID 之间的映射关系存储到 KVStore 的 id-vid 列族中。
• 其中，Vertex ID 类型为 std::string。而 VectorID 是通过哈希计算得到的，因此需要存储两种映射：
  • VectorID → VertexID
  • VertexID → VectorID
• 最后构建向量索引，并将其加载到内存中。

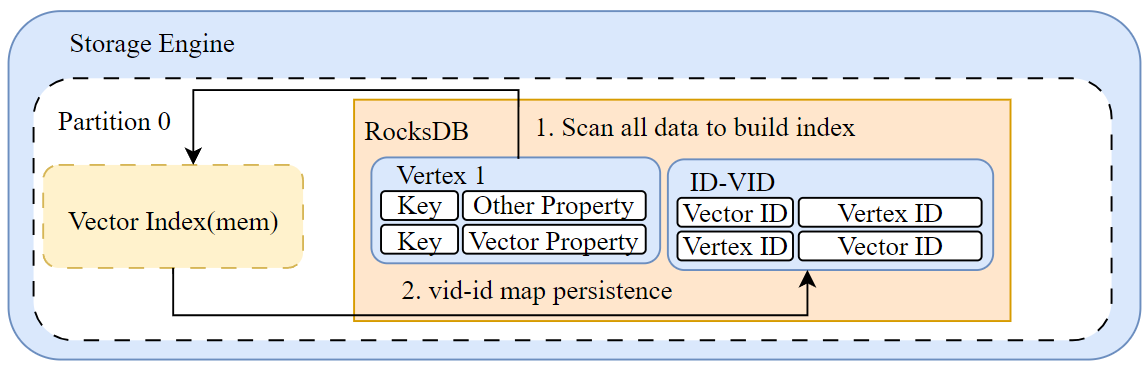

Storaged 中实际上也会有一个计划，进行真正的索引创建工作：

1. 从 RocksDB 中扫描所有的向量数据
2. 将 Vertex ID 与 Vector ID 的映射关系存储到 id-vid 列族中(这就是为什么我们需要三个列族)
3. 构建向量索引并加载到内存中

ANN Search¶

为了实现 ANN Search 功能，我们对现有的 Match 语句进行了扩展，在Return 语句新增了 Approximate limit 语法和 euclidean 等函数。

具体来说，如果当前的 Tag/Edge 上有 ANN 索引，执行计划会首先扫描 ANN 索引以获取 limit × K 条数据，然后再与其他数据一起做过滤获得 limit 条数据。因此，我们必须修改优化规则以执行AnnIndexScan和 graphd 的物理执行计划，并且在 storaged 中新增一个 AnnIndexScan 节点。

语法设计¶

• 不返回 vector distance

match (v:tag5:tag6) return v order by euclidean(vector(1.0,2.0,3.0), v.vec)  approximate limit 3 options {ANNINDEX_TYPE:'IVF', METRIC_TYPE:L2, NPROBE:3}

• 返回 vector distance

 match (v:tag5:tag6) return v, euclidean(vector(1.0,2.0,3.0), v.vec) order by euclidean(vector(1.0,2.0,3.0), v.vec)  approximate limit 1 options {ANNINDEX_TYPE:'IVF', METRIC_TYPE:L2, NPROBE:3}

Overview¶

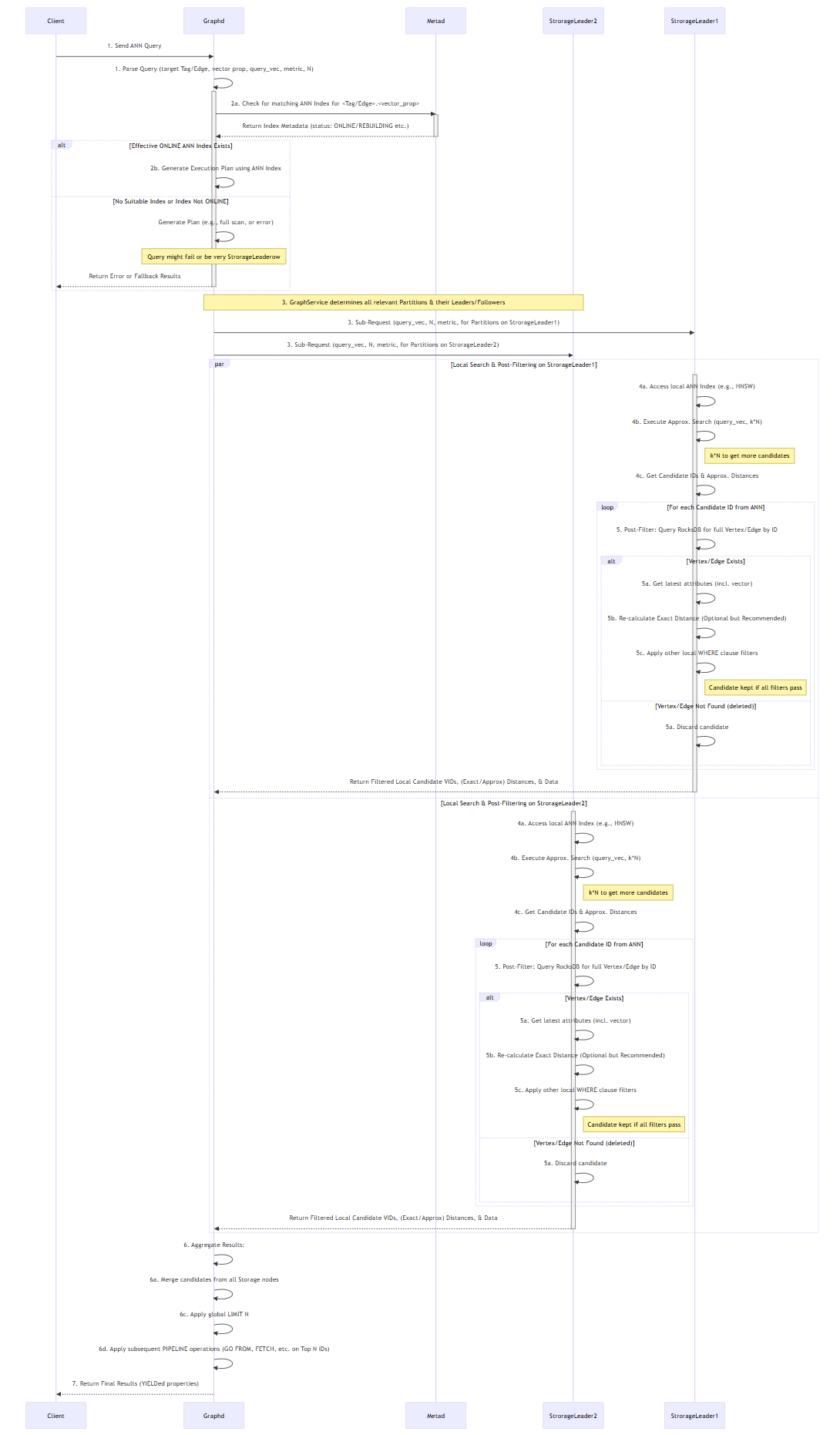

整体的执行流程如下：

1. 经过优化规则处理后的物理执行计划会执行 TagAnnIndexScan，在 storaged 收到请求后，会生成一个内部执行计划，在 IVF 索引上进行搜索，并将结果返回给 graphd
2. Graphd 调用 storaged 的 getProp 算子生成执行计划，以获取节点的非向量属性，最后执行 Limit 和 Project，得到最终结果

优化规则¶

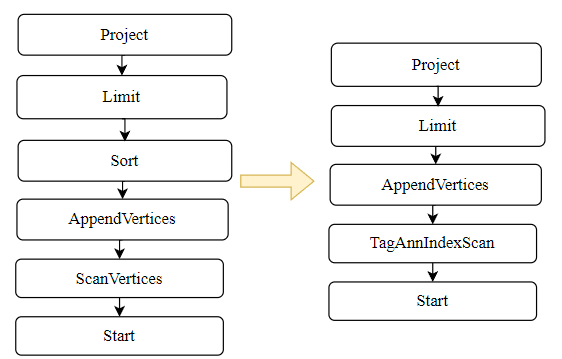

• 对不返回向量距离的语句，优化器工作流程如下图所示:

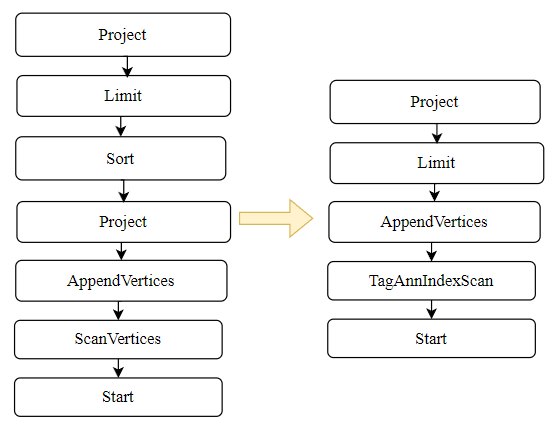

• 对返回向量距离的语句，优化器工作流程如下图所示:

执行流程¶

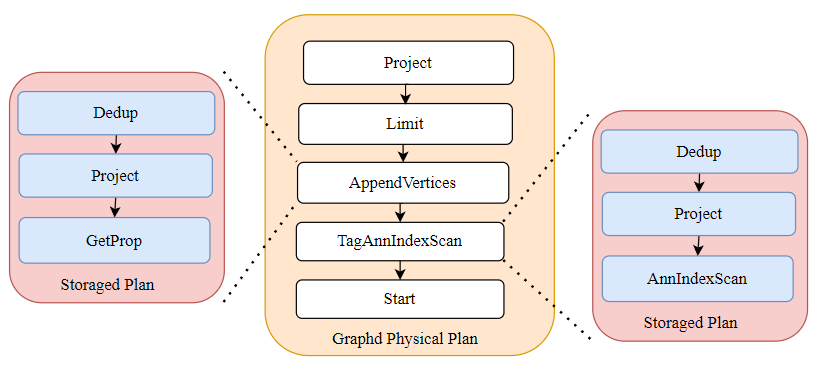

经过优化器优化后端 Graphd 端的物理执行计划为TagAnnIndexScan -> GetProp -> Limit -> Project，graphd 和 storaged 生成的计划如下图所示。

对每个计划节点 Graphd 会生成对应的执行器，每个执行器都会通过 RPC 向 storaged 上的服务发起远程调用。

实际上，storaged 接收到 graphd 的请求后会启动它自己的执行器，并在其中生成 storaged 的执行计划，计划执行会从 Ann Index 中获取数据，最后返回结果给 graphd。

实际上，在 storaged 中，AnnIndexScan 的处理过程与 IndexScan 非常相似。

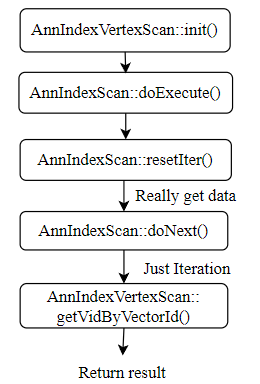

• 需要先进行初始化，然后执行 doExecute。实际的数据获取是通过调用 resetIter 完成的。

  此时是通过 ANN 索引获取结果（这里得到的只是向量 ID，而不是实际的顶点 ID）

• 随后 doNext 只是简单地遍历这些结果，再调用 AnnIndexVertexScan::getVidByVectorid()从 RocksDB 中获取实际的 VID 数据，并将 VID 与向量距离数据一并返回给 graphd。

功能测试¶

tck 测试¶

• 使用 tck 回归测试工具，通过对新增功能编写新的测试用例测试，确保新增功能没有影响到原有功能。

• 新增的测试用例见tests/tck/features/vector目录下

  • Create Tag/Edge with VECTOR property
  • Insert/Update/Delete/Upsert VECTOR property
  • Create Ann Index

• 详细的测试结果见下表的 github PR 链接。

  功能	PR 链接
  向量数据类型	Implement vector value type
  向量存储支持	Implement the multiple column family RocksDB
  向量类型的 Key 结构	Implement the key for vector type
  向量属性的 DDL 语句	Implement CREATE TAG statement for vector type
  向量属性的 DML 语句(Insert/Update/Delete/Upsert)	Implement DML statement and process for vector type
  向量索引功能	Vector index Interface
  向量索引的 DDL 语句(Create/Drop Index)	Create Ann Index
  ANN Search	Ann Search

• tck 测试用例结果：


单元测试¶

• VECTOR 数据类型测试

nebula::Vector shortVec1({1.11, 2.22, 3.33});
nebula::Vector emptyVec;
// we will test dimension in ValueTest.cpp
// so here we assume the dimensions of two vectors are equal

EXPECT_EQ(shortVec1.dim(), 3);
EXPECT_EQ(emptyVec.dim(), 0);
EXPECT_EQ(shortVec1, nebula::Vector({1.11, 2.22, 3.33}));

• RocksDB 支持多列族测试，详情见src/kvstore/test/RocksEngineMultiCFTest.cpp

• MultiCFSimpleOptionTest

• MultiCFCompressionConfigTest

• 对新增语法的测试，详情见src/parser/test/ParserTest.cpp

• 对 VECTOR 类型的 Key 结构测试，详情见src/common/test/NebulaKeyUtilsTest.cpp
• VectorSimpleTest
• VectorNegativeEdgeTypeTest
• 向量属性的 DDL 语句测试，详情见src/meta/test/ProcessorTest.cpp
• CreateVectorTagTest
• CreateVectorEdgeTest
• RowWriter 和 RowReader 测试，详情见src/codec/test/RowWriterV2Test.cpp
• VectorTest
• VectorWithDefaultValue
• DoubleSetVector
• UpdateVector
• 向量索引功能测试，详情见src/common/vectorIndex/test/AnnIndexTest.cpp
• IVFIndexTest
• HNSWIndexTest
• Ann Benchmark 测试，详情见src/common/vectorIndex/test/ANNBenchmark.cpp
• IVFBenchmarkTest
• HNSWBenchmarkTest

Mock 测试¶

• DML 功能实现了 Mock 测试，详情见src/storage/test/AddVerticesTest.cpp 和 src/storage/test/AddEdgesTest.cpp
• SimpleVectorTest
• BasicHNSWAnnSearchTest
• MultiVersionVectorTest
• Create Ann Index 测试，详情见src/storage/test/BuildTagVectorIndexTest.cpp 和 src/storage/test/BuildEdgeVectorIndexTest.cpp
• Get Vector Prop 测试，详情见src/storage/test/GetPropTest.cpp
• VectorPropertyTest
• Ann Search 测试，详情见src/storage/test/LookupAnnProcessorTest.cpp
• BasicAnnSearchTest
• BasicHNSWAnnSearchTest

后续工作计划¶

• 结合修改后的 Search 语句对 DML 进行更详细的测试
• 完成分布式一致性和可用性要求，保证向量数据副本一致性及内存磁盘数据一致性
• 修改 DML 操作，在 Raft 提交日志过程后将数据写入内存索引
• 实现向量索引的 WAL 机制，保证内存和磁盘数据一致性
• 处理节点重启（从 RocksDB 重建索引并回放日志）和 leader 切换。
  > snapshot: 当一个新 follower 加入集群时，它需要接收一份快照。这份快照现在必须包含 ANN 索引的序列化表示，以避免从头开始进行代价高昂的完全重建
• 完成所有功能后进行代码的重构和优化
• 对 ANN Search 性能进行优化以满足业务需求
