Transformer-based LLM

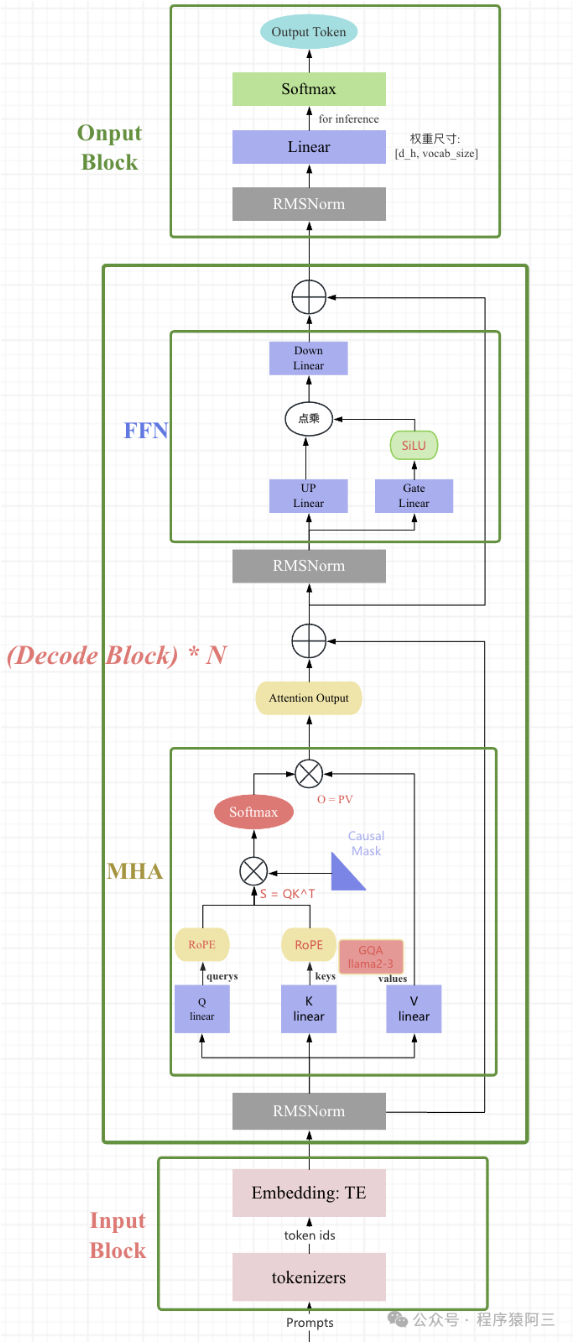

现在的大模型基本是 Transformer-based 的自回归预训练模型，本章我们将以 llama2 为例介绍这种模型的基本结构。

Positional Encoding: RoPE
Attention: Multi-Head Attention or Multi-Query Attention or Grouped-Query Attention or Multi-Head Latent Attention or DeepSeek Sparse Attention
Normalization: LayerNorm or RMSNorm
FFN: MLP or SwiGLU or Mixture of Experts

Overview

以 Transformer 架构为基础的 Large Language Models 的整体流程是基于 Transformer Block 的，每个 Transformer Block 主要由 Multi-Head Self-Attention Block，Feed Forward Network 以及 Layer Normalization 组成。每个 Transformer Block 的输入是上个 Transformer Block 的输出。

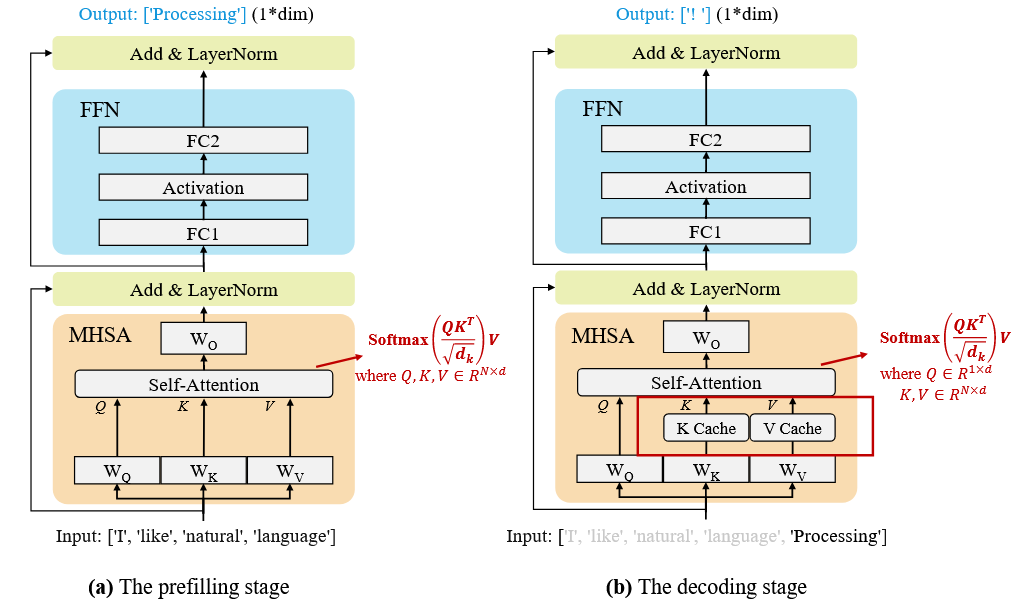

LLMs 推理是一般分为两个阶段 prefill 阶段和 decode 阶段：

Prefill Stage: LLM 计算并存储初始输入 token 的 KV cache，并生成第一个 output token

只有这个阶段 Q*K 是矩阵，decode 阶段通过 KV 缓存只会生成新的一行
Decode Stage: LLM 通过 KV cache 逐个生成 output token，然后用新生成的 token 的 KV 对更新 KV cache

Positional Encoding

一般分为两大类：绝对位置编码（Absolute Position Encoding）和相对位置编码（Relative Position Encoding）。本节将介绍这两种位置编码的区别及其重要性，并重点解析一种结合了两者优点的创新方法——旋转位置编码（Rotary Position Embedding, RoPE）

Why we need Position Encoding

在自然语言处理领域，Transformer 模型已成为一项革命性的技术。然而，其核心的自注意力机制本身并不具备捕捉序列中单词顺序的能力，即位置无关性。为了解决这一问题，位置编码应运而生。

绝对位置编码（Absolute Position Encoding）

给序列中的每个位置一个唯一的向量，把位置信息直接加到 token embedding 上。

固定式：不用学习参数，能推广到比训练时更长的序列
在最初的 Transformer 论文《Attention Is All You Need》中，作者使用正弦和余弦函数来生成这些位置编码。其数学表达式如下：

P E_{(p os, 2 i)} P E_{(p os, 2 i + 1)} = sin (\frac{p os}{1000 0 ^{2 i / d_{m o d e l}}}) = cos (\frac{p os}{1000 0 ^{2 i / d_{m o d e l}}})

可学习式：模型可以学到适合任务的位置信息。训练时没见过的长序列可能无法泛化 $P E_{p os} = Embedding (p os)$

相对位置编码（Relative Position Encoding）

相对位置编码是根据单词之间的相对位置关系来计算位置编码。这种编码方式更加灵活，能够捕捉到不同单词之间的相对位置信息，有助于模型更好地理解序列中单词之间的关系。但是也有缺点，计算效率低下，同时大部分相对编码都没有落地可行性。

ALiBi: Attention with Linear Biases

不给 token embedding 加位置向量，也不旋转 Q/K，而是在 attention score 上按距离直接减去一个线性惩罚。形式通常写成：

score_{ij} = \frac{Q _{i} K _{j}^{⊤}}{d} - m_{h} \cdot (i - j), (j \leq i)

其中：

$m_{h}$ 是第 $h$ 个 head 的 slope
距离越远，惩罚越大
不同 head 有不同 slope，有的更看近处，有的更看远处

ALiBi 原论文报告它能在较短训练长度下外推到更长输入，并且几乎不增加参数和运行成本
很多现代 LLM 实践里，效果通常仍不如 RoPE 家族稳定全面

Rotary Position Embedding (RoPE)

将位置编码与词向量通过旋转矩阵相乘，使得词向量不仅包含词汇的语义信息，还融入了位置信息

(R_{m} q)^{T} (R_{n} k) = q^{T} R_{m}^{T} R_{n} k = q^{T} R_{m - n} k

给位置为 m 的向量 q 乘上矩阵 $(R_{m}$ )、位置为 n 的向量 k 乘上矩阵 $(R_{n}$ )用变换后的 Q,K 序列做 Attention，Attention 就自动包含相对位置信息

相对位置感知：使用绝对位置编码来达到相对位置编码的效果，RoPE 能够自然地捕捉词汇之间的相对位置关系。
无需额外的计算：位置编码与词向量的结合在计算上是高效的。
适应不同长度的序列：RoPE 可以灵活处理不同长度的输入序列。

目的

我们假设通过下述运算来给 q,k 添加绝对位置信息，然后通过 Attention 的内积运算，内积的结果带有相对位置信息：

\tilde{q}_{m} = f (q, m), \tilde{k}_{n} = f (k, n) (1)

⟨ f (q, m), f (k, n)⟩ = g (q, k, m - n) (2)

所以我们要求出该恒等式的一个（尽可能简单的）解。求解过程还需要一些初始条件，显然我们可以合理地设 $f (q, 0) = q$ 和 $f (k, 0) = k$

实现

位置 m 的编码进行解方程，我们得到二维情况下用复数表示的 RoPE：

f (q, m) = R * f (q, m) e^{i θ f (q, m)} = ∣ q ∣ e^{i (Θ (q) + m θ)} = q e^{im θ} (3)

矩阵形式：

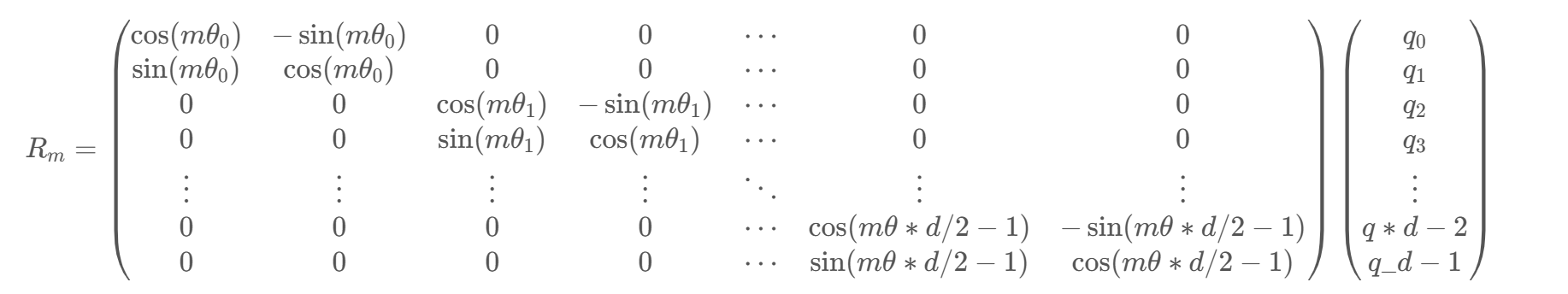

f (q, m) = (cos (m θ) sin (m θ) - sin (m θ) cos (m θ)) (q_{0} q_{1}) (4)

由于内积满足线性叠加性，因此任意偶数维的 RoPE，我们都可以表示为二维情形的拼接，即

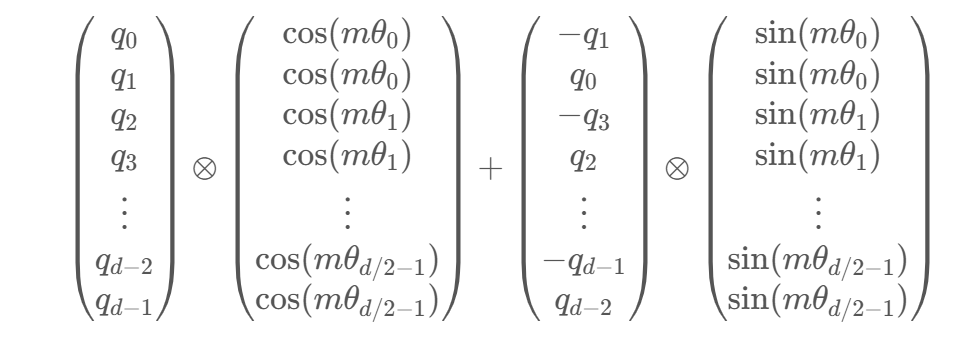

⚠️ 由于 $(R_{m}$ )具有稀疏性，不建议使用 matmul 进行实现，建议使用下面的方式实现：其中 $(⊙$ )是逐位对应相乘，即 Numpy、Tensorflow 等计算框架中的 ∗ 运算

问题

位置维度和内容维度强耦合：对于一些架构，特别是 MLA 这类压缩 attention 表达的结构，可能不希望所有维度都带旋转位置信息
对上下文扩展很敏感：所以后来有很多 “RoPE scaling / interpolation / NTK-aware scaling / YaRN / LongRoPE”等变体

Partial RoPE

只对 Q/K 的一部分维度施加 RoPE，剩下维度保持不旋转。

假设 head_dim 是 $d$ ，只对前 $d_{r}$ 维做旋转，后面 $d - d_{r}$ 维不动：

q = [q^{(rope)} q^{(plain)}]

k = [k^{(rope)} k^{(plain)}]

然后：

q^{'} = [R_{m} q^{(rope)} q^{(plain)}]

k^{'} = [R_{n} k^{(rope)} k^{(plain)}]

最后 score 变成：

score_{mn} = \frac{⟨ R _{m} q ^{(rope)} , R _{n} k ^{(rope)} ⟩ + ⟨ q ^{(plain)} , k ^{(plain)} ⟩}{d}

目的

不是所有维度都需要位置敏感：有些维度更适合表达语义内容，不一定适合被相位旋转。
降低长上下文时的高频扭曲：RoPE 的高频维度在超长外推时更容易出问题。只让部分维度承担旋转，可以减少这种影响。
适配 MLA / latent attention 一类结构：在 MLA 里，Q/K/V 有更强的低秩压缩和结构约束。把所有维度都塞进 RoPE，可能会损伤压缩后的表达效率。近年的 MHA2MLA 工作就把 partial RoPE 作为关键设计之一，用来仅保留对 attention 分数更重要的旋转维度

RoPE Scaling

训练只见过 $L_{train}$ ，推理要跑更长 $L_{test}$ ，那就不要让位置 m 直接照原公式进旋转，而是做一个缩放：

m^{'} = m / s

或者某种非线性映射，再代入旋转角度。
直觉上是把更长序列压缩映射回训练时更熟悉的角度范围，减轻超长时的相位失真。

Attention Series

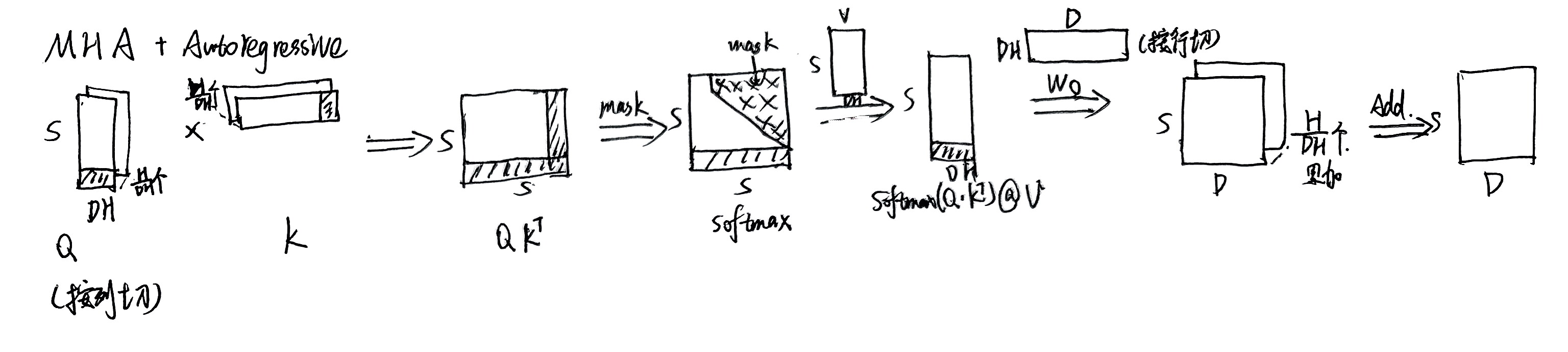

在 MHA (Multi Head Attention) 中，每个头有自己单独的 key-value 对；标准的多头注意力机制，h 个 Query、Key 和 Value 矩阵。
在 MQA (Multi Query Attention) 中只会有一组 key-value 对；多查询注意力的一种变体，也是用于自回归解码的一种注意力机制。与 MHA 不同的是，MQA 让所有的头之间共享同一份 Key 和 Value 矩阵，每个头只单独保留了一份 Query 参数，从而大大减少 Key 和 Value 矩阵的参数量。

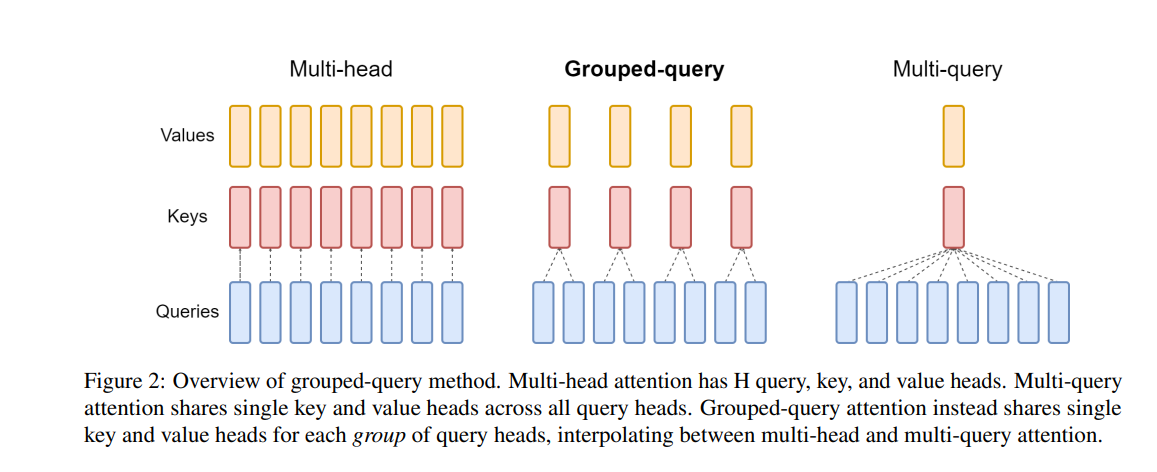

在 GQA (Grouped Query Attention) 中，会对 attention 进行分组操作，query 被分为 N 组，每个组共享一个 Key 和 Value 矩阵 GQA 将查询头分成 G 组，每个组共享一个 Key 和 Value 矩阵。
- GQA-G 是指具有 G 组的 grouped-query attention。

  GQA-1 具有单个组，因此具有单个 Key 和 Value，等效于 MQA。而 GQA-H 具有与头数相等的组，等效于 MHA。

Why GQA?

ARM 中，Attention 的瓶颈并不在算力，而在 KV cache 的显存和带宽。

MQA 和 GQA 的出发点都是减少 KV Cache 的显存占用和内存带宽，从而提升推理速度。但是 MQA 所有的 Query 头都共享同一组 Key 和 Value，导致模型表达能力下降。而 GQA 则通过将 Query 头分组，每组共享一组 Key 和 Value，在一定程度上保留了模型的表达能力，同时仍然减少了 KV Cache 的显存占用和内存带宽。

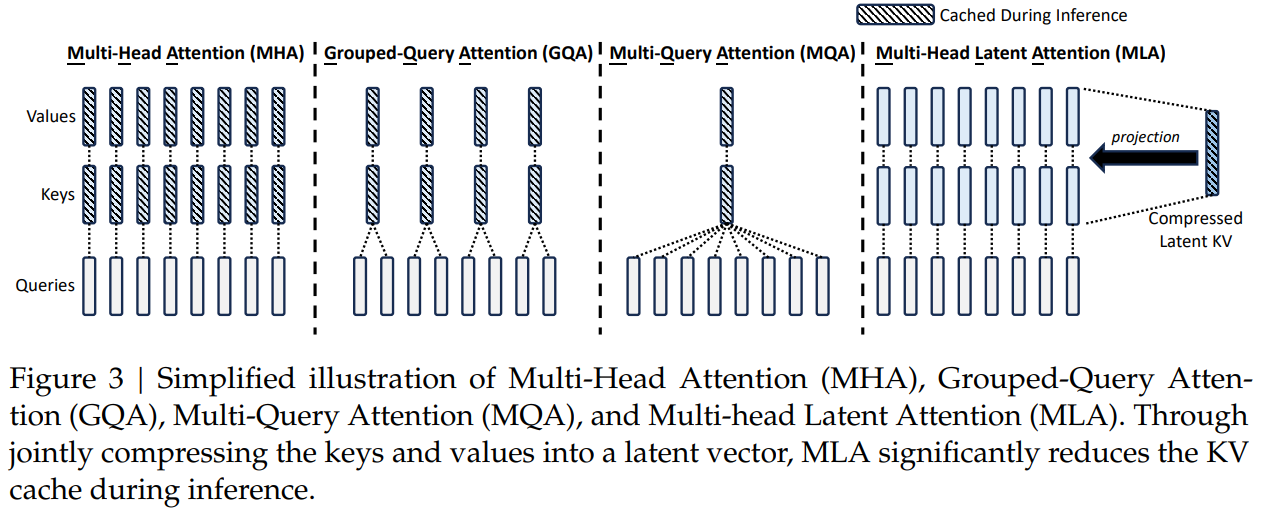

Multi-Head Latent Attention(MLA)

目的：不完全将 head 的 K/V 去掉，而是用一个低秩 latent 表示，把 head-specific 的投影推迟到计算时完成。

KV cache 与 head 数无关
推理阶段等价于 MQA
训练阶段仍保留 MHA 的多头表达能力
吸收操作可防止 KV 缓存恢复到其原始大小。

KV Cache

对长度为 $T$ 的序列，MLA KV cache 实际是：

{shared content c_{i}, shared RoPE key k_{i}^{r}}_{i = 1}^{T}

方案	KV cache 大小（近似）
MHA	$T \times H \times d_{k} \times 2$
GQA	$T \times G \times d_{k} \times 2$
MLA	$T \times (d_{c} + d_{r})$

其中：

d_{c} ≪ H d_{k}, d_{r} ≪ d_{c}

训练阶段

在训练阶段，除了多了一步低秩投影以及只在部分维度加 RoPE 外，MLA 与 Q、K 的计算与 MHA 是基本相同的

RoPE 的 $R_{m}$ 计算后投影矩阵与位置相关，为了解决这个问题，对 Q 和 K 的低秩投影分为两部分，一部分是原始的投影矩阵，另一部分是与位置相关的投影矩阵

标准 MHA:

对第 i 个 token 第 s 个 head：

q_{i}^{(s)} = x_{i} W_{q}^{(s)}, k_{i}^{(s)} = x_{i} W_{k}^{(s)}, v_{i}^{(s)} = x_{i} W_{v}^{(s)}

kv cache 需要存储所有的 $k_{i}^{(s)} 、 v_{i}^{(s)}$ ，与 head 数成正比。

MLA:
MLA 在 KV 计算前增加一层共享低秩投影

c_{i} = x_{i} W_{c}

接着做 head-specific 投影：

q_{i}^{(s)} = x_{i} W_{q}^{(s)}, k_{i}^{(s)} = c_{i} W_{k}^{(s)}, v_{i}^{(s)} = c_{i} W_{v}^{(s)}

推理阶段

利用矩阵吸收实现 MQA 级推理效率。

避免了在推理阶段将 K 恢复到原始大小的昂贵操作。
在线阶段就不必先恢复 full value 再做 output projection，而是可以直接从 latent 输出映射到最终 hidden，减少中间张量和访存。

注意力 logits：

q_{t}^{(s)} k_{i}^{(s) ⊤} = (x_{t} W_{q}^{(s)}) (c_{i} W_{k}^{(s)})^{⊤}

重写为：

= x_{t} 吸收到 Q 中 (W_{q}^{(s)} W_{k}^{(s) ⊤}) c_{i}^{⊤}

定义新的 Query 投影矩阵：

\tilde{W}_{q}^{(s)} = W_{q}^{(s)} W_{k}^{(s) ⊤}

于是：

q_{t}^{(s)} k_{i}^{(s) ⊤} = (x_{t} \tilde{W}_{q}^{(s)}) c_{i}^{⊤}

原始输出：

o_{t}^{(s)} = i \sum α_{t i}^{(s)} v_{i}^{(s)} = i \sum α_{t i}^{(s)} (c_{i} W_{v}^{(s)})

o_{t}^{(s)} = (i \sum α_{t i}^{(s)} c_{i}) W_{v}^{(s)}

定义：

u_{t}^{(s)} = i \sum α_{t i}^{(s)} c_{i}

于是：

o_{t}^{(s)} = u_{t}^{(s)} W_{v}^{(s)}

在 Transformer 里，多头输出会 concat 然后乘一个输出矩阵 $W_{o}$ ：

y_{t} = [o_{t}^{(1)}, \dots, o_{t}^{(h)}] W_{o}

把上面的 $o_{t}^{(s)} = u_{t}^{(s)} W_{v}^{(s)}$ 代进去，相当于：

y_{t} = [u_{t}^{(1)}, \dots, u_{t}^{(h)}] \tilde{W}_{o}, \tilde{W}_{o} ≜ diag (W_{v}^{(1)}, \dots, W_{v}^{(h)}) W_{o}

KV cache 只需要缓存：

{c_{i}}_{i = 1}^{T}

与 head 数 $h$ 完全无关，所有 head 共享同一份 KV latent。与 head 相关的信息全部吸收到 Query 和输出矩阵中。

RoPE 解耦

和位置无关的内容部分已经被压成共享 latent $c_{i}$ ，per-head 的差异被全部搬到Q / 输出侧的矩阵里；
和位置有关的 RoPE 部分，K 也是共享的，但每个 head 的 Q 不一样，所以每个 head 看到的 logits 还是不同的。

为 RoPE 是一个跟位置相关分块对角矩阵 $R_{m}$ ，满足 $R_{m} R_{n}^{⊤} = R_{m - n}$ ，MLA 加入 RoPE 之后会让固定的投影矩阵与位置相关：

q_{i}^{(s)} = x_{i} W_{q}^{(s)} R_{i}, k_{i}^{(s)} = x_{i} W_{k}^{(s)} R_{i}

q_{t}^{(s)} k_{i}^{(s) T} = (x_{t} W_{q}^{(s)}) (c_{i} W_{k}^{(s)})^{T} = x_{t} (W_{q}^{(s)} R_{t - i} W_{k}^{(s) T}) c_{i}^{T}

这里的 $W_{q}^{(s)} R_{t - i} W_{k}^{(s) T}$ 就无法合并为一个固定的投影矩阵了（跟位置差 $t - i$ 相关），从而 MLA 的想法无法结合 RoPE 实现。

每个 Attention Head 的 Q、K 新增 $d_{r}$ 个维度用来添加 RoPE，其中 K 新增的维度每个 Head 共享：

o_{t} = [o_{t}^{(1)}, o_{t}^{(2)}, \dots, o_{t}^{(h)},]

o_{t}^{(s)} = A tt e n t i o n (q_{t}^{(s)}, k_{\leq t}^{(s)}, v_{\leq t}^{(s)}) = \frac{\sum _{i \leq t} exp ( q _{t}^{(s)} k _{i}^{(s) ⊤} ) v _{i}^{(s)}}{\sum _{i \leq t} exp ( q _{t}^{(s)} k _{i}^{(s) ⊤} )}

q_{i}^{(s)} = [x_{i} W_{q c}^{(s)}, x_{i} W_{q r}^{(s)} R_{i}], k_{i}^{(s)} = [c_{i} W_{k c}^{(s)}, x_{i} W_{k r} R_{i}], v_{i}^{(s)} = c_{i} W_{v}^{(s)}, c_{i} = x_{i} W_{c}

Why RoPE-K shared?

K 矩阵仅需共享的 $W_{k r}$ ；head 间的差异完全由各自的 $W_{q r}^{(s)}$ 在 Q 侧体现。

完整推理过程

生成 Query
- 内容部分（已吸收）：
$q_{ab sor b} = x_{t} W_{D Q} W_{Q_{ab sor b}} (H \times d_{c})$
- 位置部分：
$q_{r o p e} = RoPE (x_{t} W_{D Q} W_{QR}) (H \times d_{r})$
生成并缓存 KV
$c_{K V_{t}} = x_{t} W_{D K V}$ $k_{r o p e_{t}} = RoPE (x_{t} W_{K R})$
Attention 分数计算
- 内容分数：
$S_{co n t e n t} = q_{ab sor b} \cdot C_{K V_c a c h e}^{T}$
- 位置分数：
$S_{r o p e} = q_{r o p e} \cdot K_{r o p e_c a c h e}^{T}$
- 总分数：
$S cor es = \frac{S _{co n t e n t} + S _{r o p e}}{d _{h e a d}} + Mask$ $P r o b s = Softmax (S cor es)$
Value 聚合（在压缩空间）
$u_{t} = i = 1 \sum T P r o b s_{i} \cdot C_{K V_{i}}$
形状： $(H, d_{c})$ 。
输出投影
$y_{t} = Flatten (u_{t}) \cdot W_{O_{ab sor b}}$
映射回 $d_{m o d e l}$ 维。

Linear Attention

所以 linear attention 的核心目标就是：

避免显式构造 $N \times N$ 的 attention matrix，把复杂度从二次降到线性。

传统 Attention 的计算方式是：先算 Query 和 Key 的相似度矩阵，再乘 Value：

O = Softmax (Q K^{T}) V

Linear Attention 的核心思想是去掉 Softmax，利用一个特征映射函数 $ϕ (\cdot)$ 来代替，然后利用矩阵乘法的结合律，改变计算顺序：

O = (ϕ (Q) ϕ (K)^{T}) V = ϕ (Q) (ϕ (K)^{T} V)

我们将 $ϕ (K)^{T} V$ 提前计算好（它是一个固定大小的矩阵），这样复杂度就降到了 $O (N)$ 。在自回归（RNN）视角下，它可以表示为隐状态 $S_{t}$ 的不断累加：

S_{t} = S_{t - 1} + ϕ (k_{t}) v_{t}^{T}

o_{t} = ϕ (q_{t}) S_{t}

Gated DeltaNet

初代的 Linear Attention 虽然速度快，但语言建模能力一直不如标准 Transformer。研究界经过几年的探索，最终演进出了 Gated DeltaNet

阶段一：Vanilla Linear Attention (2020)
- 机制：单纯地把历史信息无脑累加到隐状态 $S_{t}$ 中。
- 痛点：记忆像一个不断塞满的垃圾桶，模型无法区分重要和不重要的信息，导致长文本表现拉胯。
阶段二：Gated Linear Attention, GLA (2023-2024)
- 进化：向 RNN / LSTM 借用了“遗忘门（Forget Gate）”的思想，引入了数据驱动的 Gating 机制。
- 机制： $S_{t} = α_{t} S_{t - 1} + k_{t} v_{t}^{T}$ 。其中 $α_{t}$ 是一个根据当前输入计算出的标量（或向量）。
- 效果：模型拥有了“全局重启开关”，当遇到新话题时，可以通过让 $α_{t} \to 0$ 快速衰减并清空无关的历史记忆。
阶段三：DeltaNet (2024)进化：引入了神经网络早期的 Delta Rule（增量学习法则）。
- 机制：不再无脑写入 $k_{t} v_{t}^{T}$ ，而是先看当前记忆里已经有了什么（提取特征 $\overset{v}{^}_{t} = S_{t - 1}^{T} k_{t}$ ），然后只把目标值 $v_{t}$ 与当前预测值 $\overset{v}{^}_{t}$ 的差值写入记忆。
- 效果：模型拥有了“精准橡皮擦”，可以实现精确的记忆覆盖（Selective Overwriting），大幅提升了信息检索（如大海捞针）的能力。
阶段四：Gated DeltaNet (2024-2026)终极形态：结合了 Mamba/GLA 的 Gating 机制（全局遗忘）和 DeltaNet 的 Delta Rule（精准修改）。
- 机制： $S_{t} = α_{t} S_{t - 1} + β_{t} k_{t} (v_{t} - \overset{v}{^}_{t})^{T}$
- 应用：以极小的性能损耗，在长文本、数学推理和检索上打平甚至超越了标准 Attention。
目前业界的做法通常是混合架构（Hybrid）：比如 3 层 Gated DeltaNet 搭配 1 层标准 Attention（Qwen3-Next 模式），既要线性的推理速度和恒定缓存，又要全注意力的精度。

Normalization

LayerNorm: 对某个样本的所有特征维度进行归一化
$LayerNorm (x) = \frac{x - μ}{σ} \cdot γ + β$
RMSNorm: 简化版的 LayerNorm，它不减去均值，只基于平方均值 (Root Mean Square) 来归一化
$RMSNorm (x) = \frac{x}{\frac{1}{d} \sum _{i = 1}^{d} x _{i}^{2} + ϵ} \cdot w$

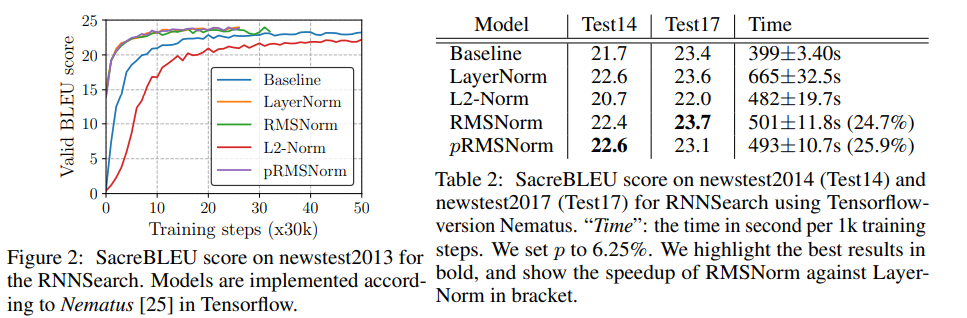

Why RMSNorm?

Layer-Norm 和 RMS-Norm 在测试集效果上没有明显差异，基本持平
RMS-Norm 的计算效率要更高

Feed Forward Network

Dense FFN

MLP: 两层全连接网络，中间使用非线性激活函数（如 ReLU 或 SiLU）
$FFN (x) = ReLU (0, x W_{1}) W_{2}$
SwiGLU: 使用 SiLU 激活函数的变体并增加门控机制
$SwiGLU (x) Swish (x) = (Swish (x W_{1}); ⊙; x W_{2}) = x \cdot σ (x)$

Mixture of Experts (MoE)

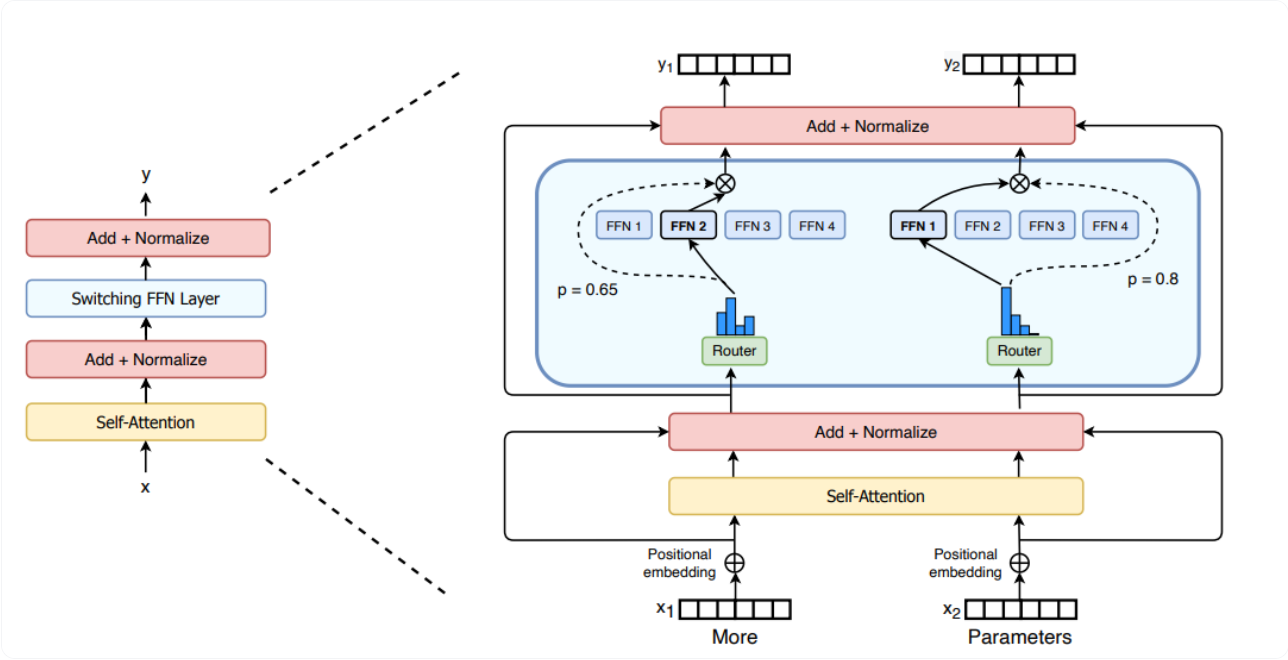

Mixture of Experts (MoE): 多个专家网络的集合，每个输入样本通过一个路由器选择部分专家进行处理，从而提高模型的表达能力
- Switch Transformer：Top-1 gating，每个 token 只去 1 个专家。
- GShard / GLaM：Top-2 gating，每个 token 走 2 个专家，结果加权。

Why we need MoE?

Dense FFN 的计算量随着模型规模的增大而迅速增加，MoE 通过引入多个专家网络，并让每个输入样本只激活其中的一部分专家，从而在保持模型表达能力的同时，大幅降低了计算资源的消耗。

MoE 的参数量巨大，但实际 activation 只用到一小部分专家

F F N (x) M o E (x) = W_{2} σ (W_{1} x) = e \in T o p K (x) \sum g_{e} (x) \cdot E x p er t_{e} (x)

MoE 优势

将参数数量与参数激活量解耦
- 参数效率极高：Dense 70B ≈ MoE 600B（激活 40B）
推理成本可控：
- 每 token 只算 K 个 expert
- 理论 FLOPs 接近中型 Dense 模型
每个专家可以学到不同的知识领域，模型的整体能力提升

MoE 挑战

原本很规整的 dense 计算，变成了：

动态路由
不规则 token 分布
跨设备数据交换
很多小而不均匀的专家 batch
额外的 gather/scatter / permutation / combine

hidden states
  → router logits
  → top-k select
  → token 按 expert 分桶 / 排序 / 重排
  → 跨卡发给对应 expert（all-to-all）
  → 每个 expert 做 MLP
  → 结果再跨卡收回（all-to-all）
  → 恢复原 token 顺序
  → combine / weighted sum

训练挑战

路由不均衡，部分专家过载，其他专家不能学到知识
- 如果使用辅助损失（auxiliary loss）来鼓励负载均衡，辅助损失过大会损害模型性能。
Token-Dropping，每个 expert 在一次 forward 中能处理的 token 数是有限的：
$c a p a c i t y = c a p a c i t y_{f} a c t or \times \frac{t o k e n s}{e x p er t s}$
太多 token 同时路由到同一个 expert 时，就会发生丢 token。

IMPORTANT

路由不均 + 容量有限共同造成了 token-dropping 现象
稀疏激活带来的优化困难
- 每个 GPU 的负载不同容易形成很多小矩阵乘，很难保持高 occupancy 和高 cache 命中

通信开销大，需要两次 all2all 通信

tokens
  ↓ routing
scatter to experts (all-to-all)
  ↓ expert compute
gather back (all-to-all)

大规模集群中，需要将通信开销与计算开销 overlap

推理挑战

routing 导致的动态不规则 workload
- 负载倾斜：有些 GPU 上热门专家非常忙，其他 GPU 空闲。
- 小批量 GEMM：很多 expert 只拿到很少 token，导致 MLP GEMM 变成瘦高矩阵或超小 batch，Tensor Core 利用率差。
- 动态 shape：每一步每层每个 expert 的 token 数都变，难以做静态最优调度，也不利于 CUDA Graph 这类静态捕获。
token permutation / unpermutation 开销大
- 很多非连续访存，是 memory-bound
专家热点与真实流量分布不一致

推理优化

并行策略：
- DP：数据并行，不同副本处理不同请求
- TP：张量并行，同一个大矩阵切开
- EP：专家并行，不同 expert 放在不同 GPU
Grouped GEMM + permutation kernel：
- 将多个 expert MLP 小矩阵乘合并成一个大矩阵乘，提升 Tensor Core 利用率
- 用专门的 permutation kernel 降低重排开销
- 尽量把 permutation 和 grouped GEMM 更紧地接起来
all-to-all & compute overlap:
- dispatch/combine 主要是数据搬运，expert MLP 是算数密集，两者资源侧重点不同，所以理论上可以流水并发

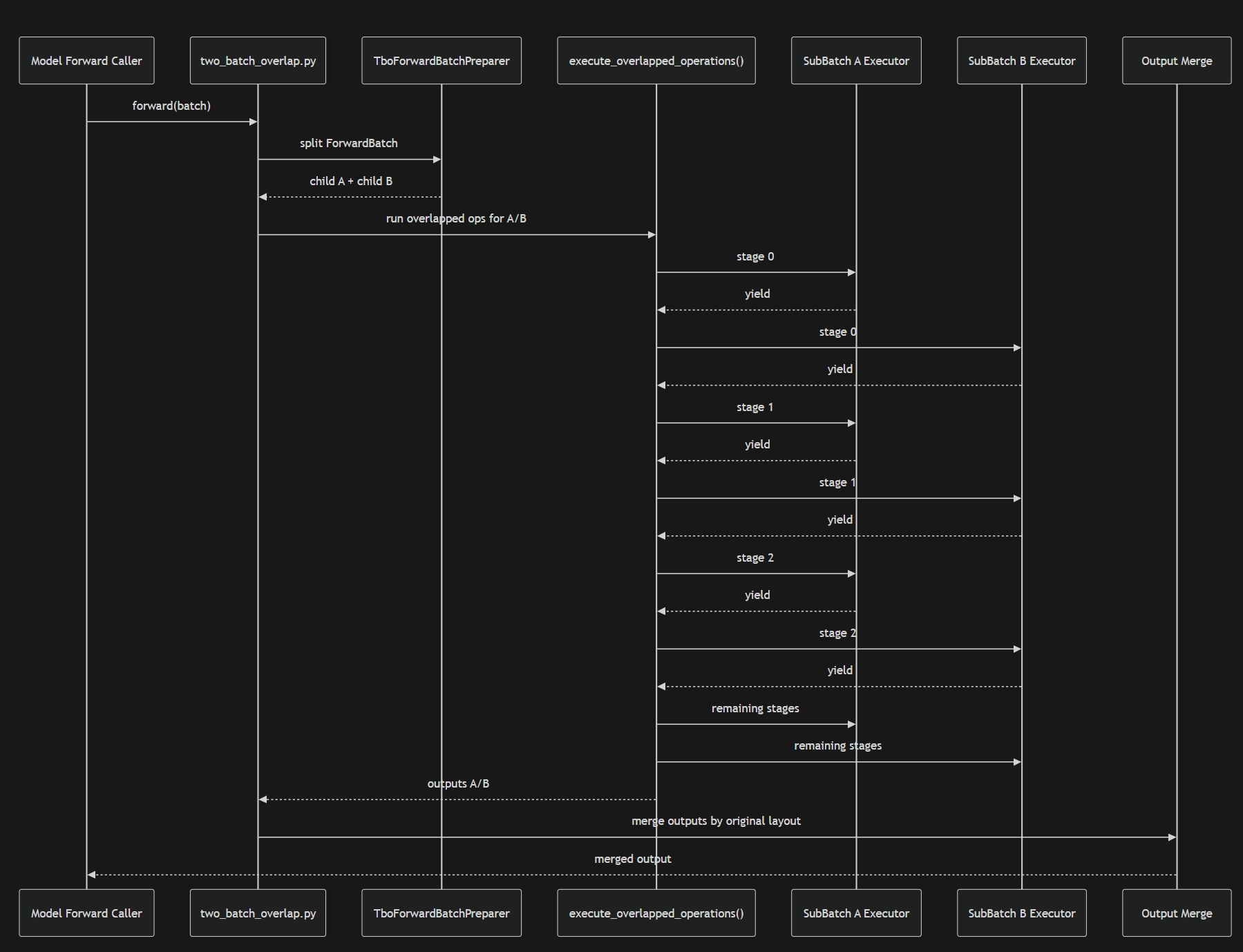

- TBO(two-batch-overlap)：把一个大 ForwardBatch 拆成两个可以交错执行的子 batch，然后在单层 forward 内部，按预定义阶段显式穿插执行。
  - decode/verify：两个batch对半分 sequence，交错执行
  - prefill/extend：按 extend token 总量均衡切分
  - 在定义好的 operation 上交错执行
```
Stage 0 = attn prepare
Stage 1 = attn core + gate/select_experts
Stage 2 = dispatch_a + shared_expert
Stage 3 = dispatch_b + experts + combine_a
Stage 4 = combine_b
Stage 5 = output
```
EPLB(在线负载均衡)：
- 服务时 expert rebalance：
  - 统计最近若干 step 各 expert 的 token 数
  - 调整 expert 到 EP rank 的映射
  - 把热门专家复制到更多 rank 上
  - 让 routing 更容易命中本地或较空闲的 rank
- SGLang 做法
  - 重要对象：
  - EPLBManager：负责周期触发、算新布局、切 chunk，并在 chunk 之间 yield。
  - ExpertLocationMetadata：维护逻辑布局表，描述每个 physical slot 当前代表哪个 logical expert。
  - ExpertLocationUpdater：负责把真实 expert 权重切片复制到对应 GPU 槽位。
  - 基于 expert 热度统计做周期性重平衡：统计的是每个 expert 被多少 token 命中
  - 分层 placement：会优先把某个 rank 的 logical expert 映射最近的 replica：同 GPU 优先，其次同节点，最后随机补齐，再把物理 expert 权重分发到 GPU。
    - —eplb-rebalance-layers-per-chunk，由全模型一次迁移变成每次只迁一部分 layer
  - 重平衡是在model_runner.forward() 后调用on_forward_pass_end() 推进 Generator 入口，然后再进入 rebalance()、update_expert_location() 等流程
    - 新布局先整体算出来
    - 先 yield，等下一个 forward 结束，再执行这一个 chunk 的 update_expert_location()
    - 常规情况下：先把真实权重搬到目标 physical slot，再把逻辑映射切过去
      - 权重复制：updater 会找到需要复制的 logical_expert_id 当前实际在哪些源槽位/源 rank 上有权重。然后把对应参数切片复制到本地目标槽位
使用 CUDA Graph，基于预设的 cuda-graph-max-bs 来捕获图

LLAMA2 模型结构

相较于 Transformer，llama2 使用了 pre-norm 结构
使用 RMSNorm 替代 LayerNorm，不计算样本均值
使用 Rotary Positional Encoding (RoPE)，用绝对编码的方式来实现相对位置编码
使用 GQA (Grouped-Query Attention)，平衡效率和性能
使用 SwiGLU 替代简单的 MLP，激活函数使用 SiLU
$SwiGLU (x) Swish (x) = Swish (x W_{1} + b_{1}) ⊙ (x W_{2} + b_{2}) = x \cdot σ (x)$

IMPORTANT

一般 embedding 和最后模型输出前的 LMHead 层会共享权重

推理时的计算量和显存占用

FLOPs

在推理时，只有前向传播，没有反向传播。

经验公式（Rule of Thumb）
对于任何 Transformer 模型，生成一个 Token 的浮点运算次数（FLOPs）约为：
$FLOPs/token \approx 2 \times P$
- 其中 $P$ 是模型参数数量。
两个阶段的具体计算假设模型参数量为 $P$ （例如 7B 模型， $P \approx 7 \times 1 0^{9}$ ），输入 Prompt 长度为 $L_{in}$ ，生成长度为 $L_{g e n}$ 。
- Prefill 阶段 (处理 Prompt)一次性并行处理 $L_{in}$ 个 token。
  - 总 FLOPs $\approx 2 \cdot P \cdot L_{in}$
  - 特点：Compute-bound（计算密集型）。GPU 利用率通常很高，像是在做矩阵乘法。
- Decode 阶段 (逐个生成)每步生成 1 个 token，共生成 $L_{g e n}$ 次。
  - 单步 FLOPs $\approx 2 \cdot P + Attention Cost$
  - Attention Cost：随着序列变长， $Q \cdot K^{T}$ 的计算量是线性的 $O (T)$ 。但在常见的上下文长度（如 < 8k）下，相对于巨大的参数量 $P$ ，Attention 的计算量通常可以忽略不计。
  - 特点：Memory-bound（访存密集型）。这是推理慢的核心原因——虽然计算量只有 $2 P$ ，但每算一个 token 都要把几十 GB 的模型权重从显存搬到计算单元，显存带宽（Bandwidth）成为了瓶颈。

显存占用

显存占用主要由三部分组成：模型权重 (Weights)、KV Cache、激活值 (Activation)。

模型权重 (Model Weights)
- 公式： $P \times Precision$
- 示例 (7B 模型)：FP16 (2 Bytes): $7 \times 1 0^{9} \times 2 \approx 14 GB$
KV Cache —— 随着序列长度（Context Length）和 Batch Size 的增加，KV Cache 会迅速膨胀，甚至超过模型权重。
- 公式 (MHA)： $Mem_{K V} = 2 \times B \times L \times H \times d_{h e a d} \times Precision$
- GQA: 将 $H$ 变为 $G$ (例如 32头变 8头)，KV Cache 减少 4 倍。
- MLA: 将 $H \times d_{h e a d}$ 压缩为极小的 Latent 维度 $d_{c} + d_{r}$ ，KV Cache 极度压缩
激活值 (Activations)
- 这是前向传播时的中间结果（每一层的输出）。在推理时，我们不需要存反向传播的梯度，用完即丢。
- 占用相对较小，主要取决于 $B \times L \times d$

场景分析

场景 A：个人用户 / 边缘端推理 (Batch=1, 长度 < 4k)
- 模型权重以 LLaMA-7B (FP16) 为例：权重：~14 GB
- KV Cache (4k长度): $\approx 2 \times 1 \times 4096 \times 32 \times 128 \times 2 \approx 0.06 GB$
- 此时优化 KV Cache 意义不大，量化权重（INT4）才是关键。
场景 B：企业级服务 / 长文本推理 (Batch=64, 长度=32k)
- 以 LLaMA-7B (FP16) 为例：权重：~14 GB (固定不变)
- KV Cache: $2 \times 64 \times 32768 \times 32 \times 128 \times 2 \approx 34.3 GB$

  KV Cache 远超模型权重
- 这就是为什么 DeepSeek (MLA) 和 LLaMA-3 (GQA) 如此重要的原因——如果不压缩 KV Cache，显存会在长窗口、高并发下瞬间爆满，导致 OOM (Out of Memory)。

总结

指标	Prefill 阶段	Decode 阶段
计算量 (FLOPs)	巨大： $2 \cdot P \cdot L$	较小： $2 \cdot P$
瓶颈	算力瓶颈（GPU Compute）	带宽瓶颈（Memory Bandwidth）
显存大头（短序列）	模型权重	模型权重
显存大头（长序列 / 高并发）	KV Cache	KV Cache

目录

最近更新

Transformer-based LLM

Transformer-based LLM

Overview

Positional Encoding

Why we need Position Encoding

绝对位置编码（Absolute Position Encoding）

相对位置编码（Relative Position Encoding）

ALiBi: Attention with Linear Biases

Rotary Position Embedding (RoPE)

目的

实现

问题

Partial RoPE

目的

RoPE Scaling

Attention Series

Why GQA?

Multi-Head Latent Attention(MLA)

KV Cache

训练阶段

推理阶段

RoPE 解耦

完整推理过程

Linear Attention

Gated DeltaNet

Normalization

Why RMSNorm?

Feed Forward Network

Dense FFN

Mixture of Experts (MoE)

Why we need MoE?

MoE 优势

MoE 挑战

训练挑战

推理挑战

LLAMA2 模型结构

推理时的计算量和显存占用

FLOPs

显存占用

场景分析

总结

参考资料

知识图谱

目录
